剪叉升降式贯入度检测实验装置

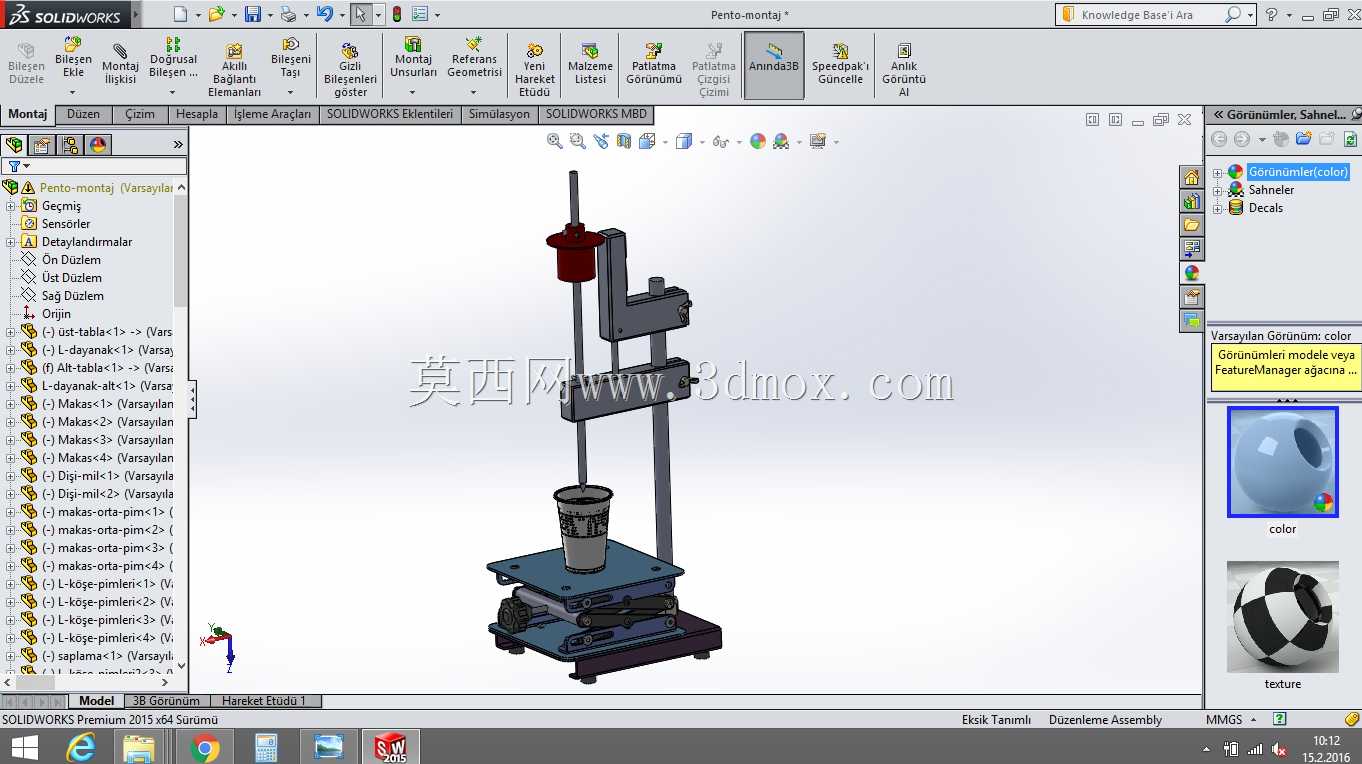

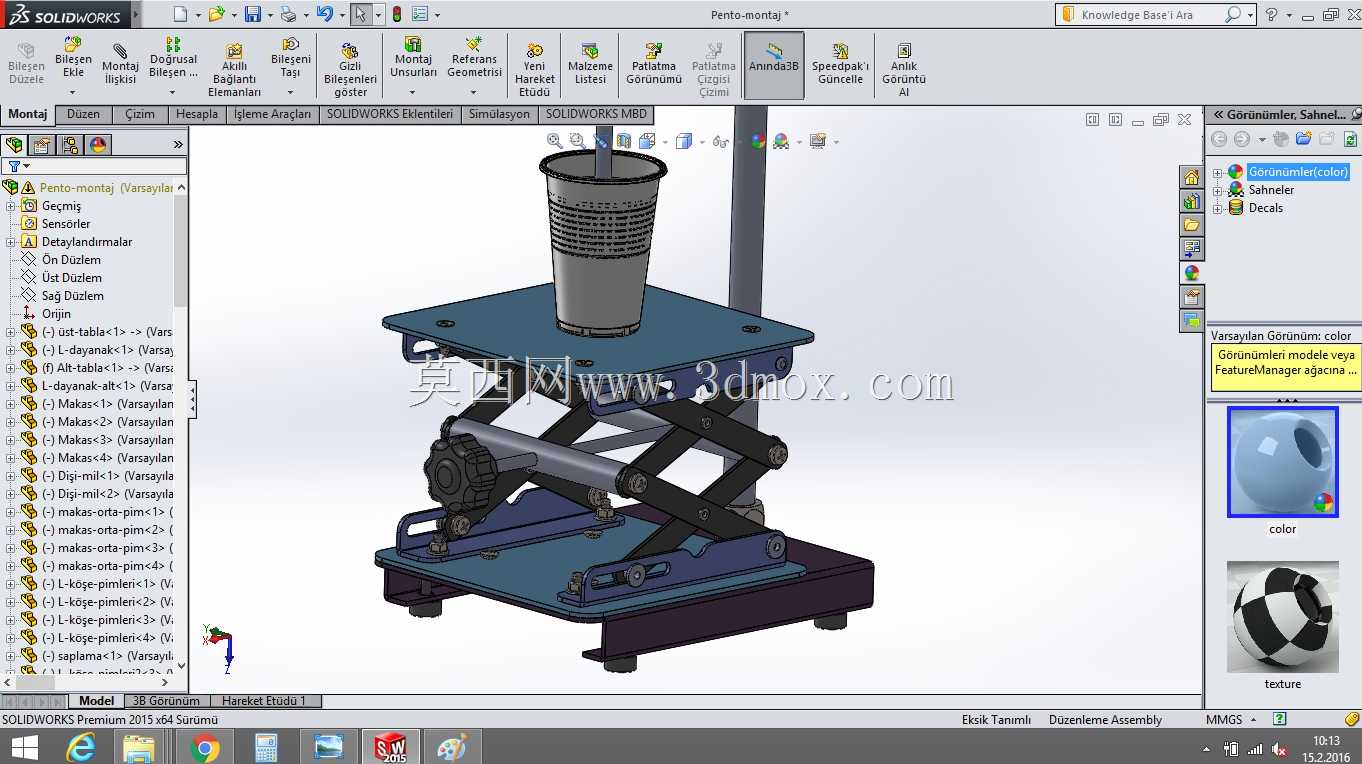

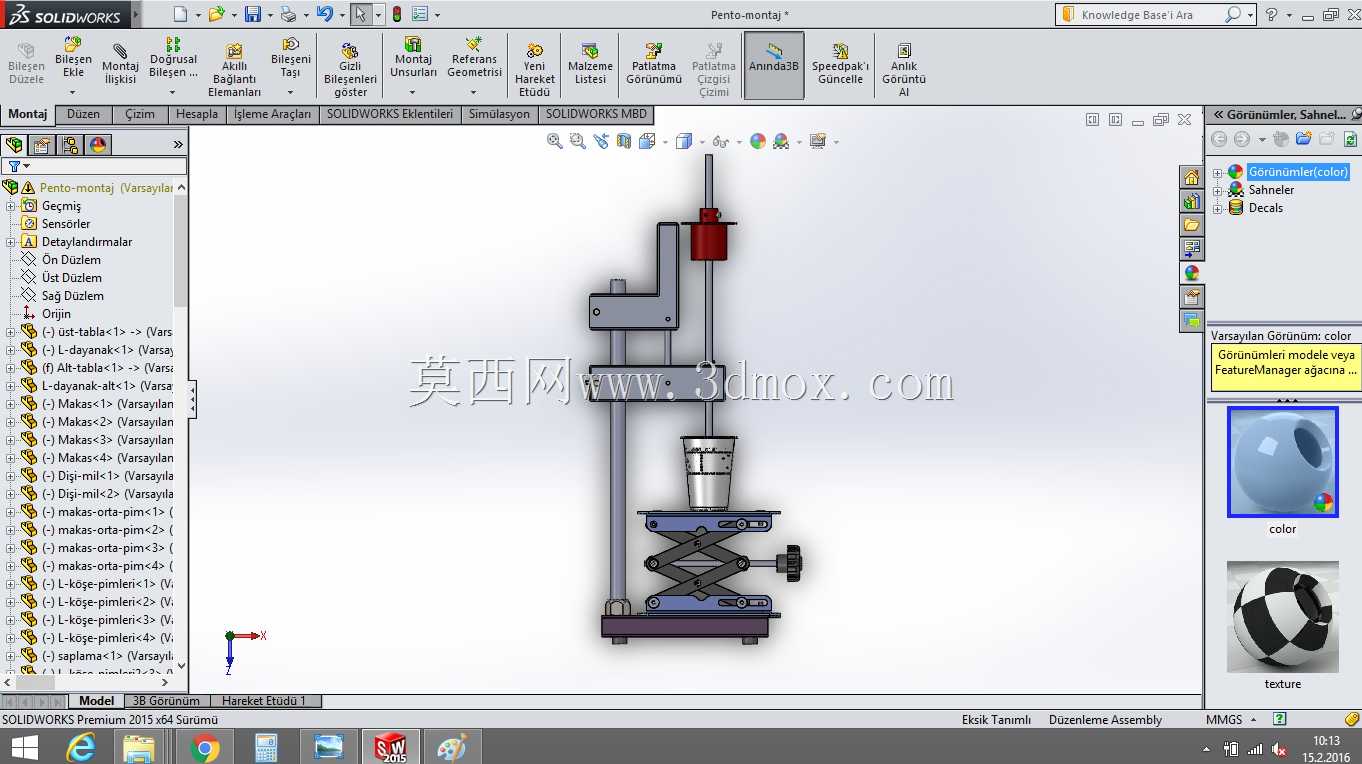

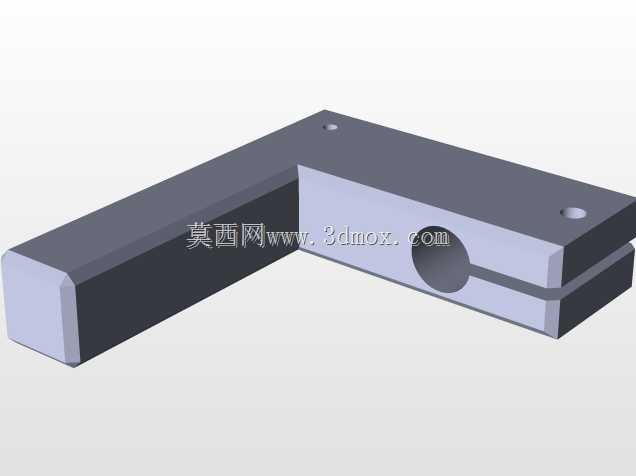

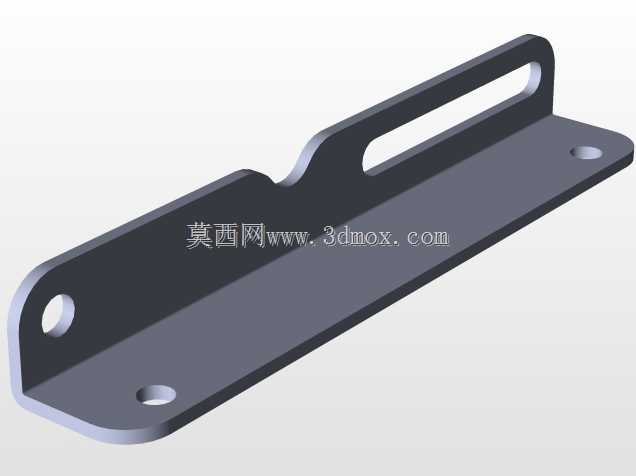

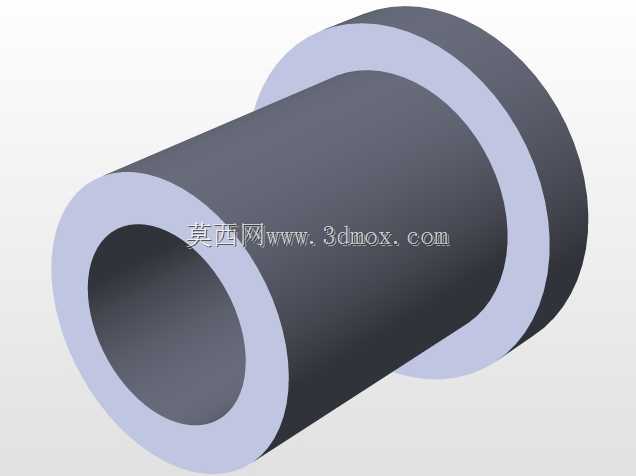

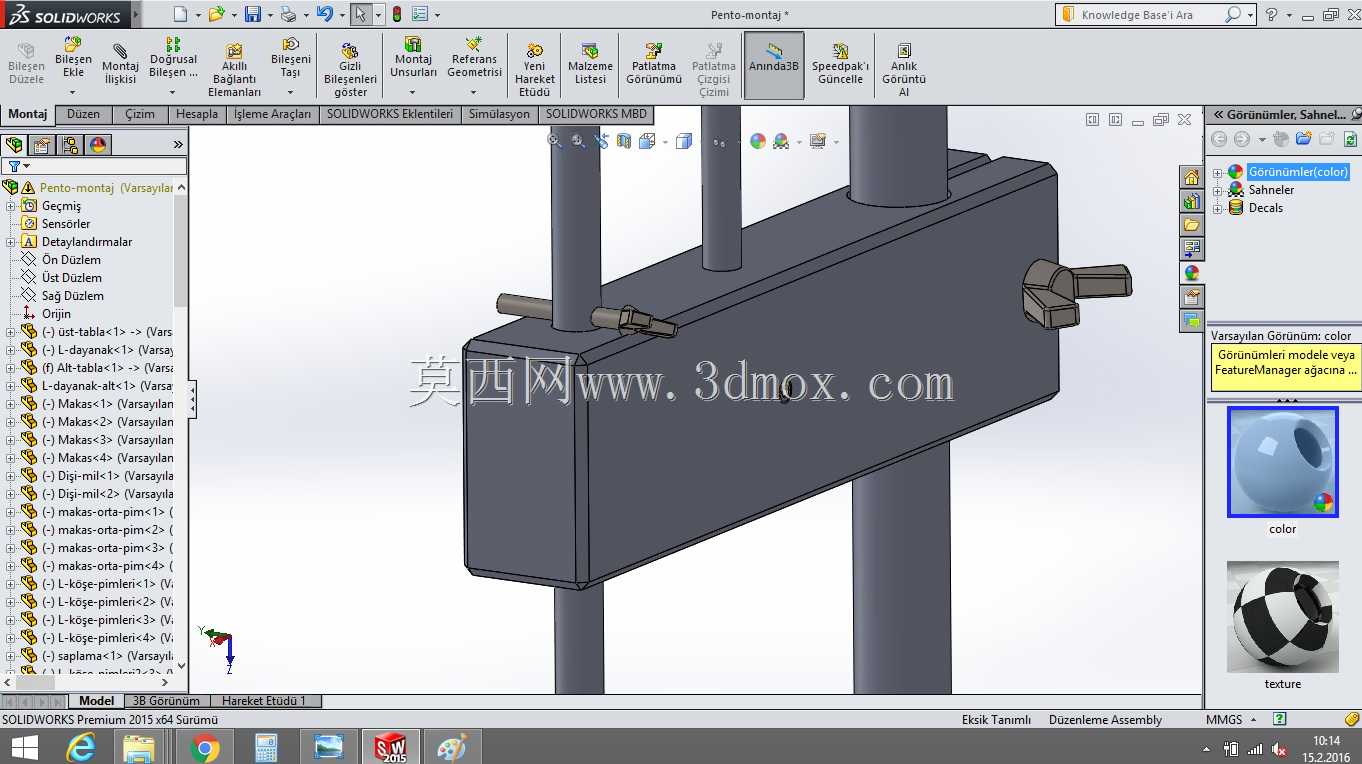

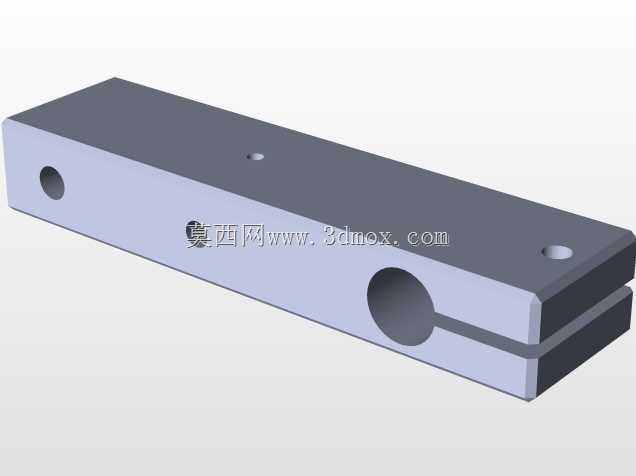

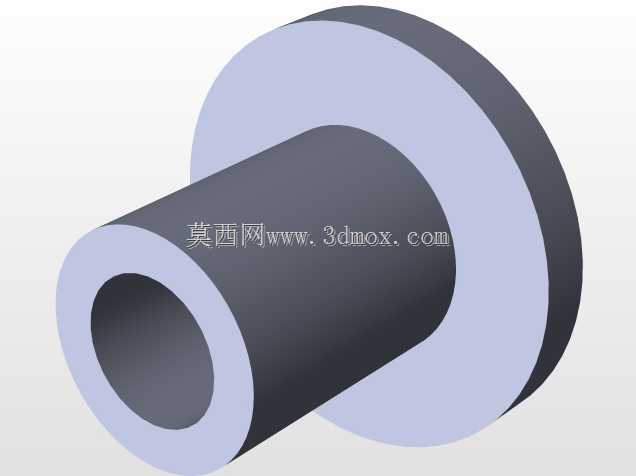

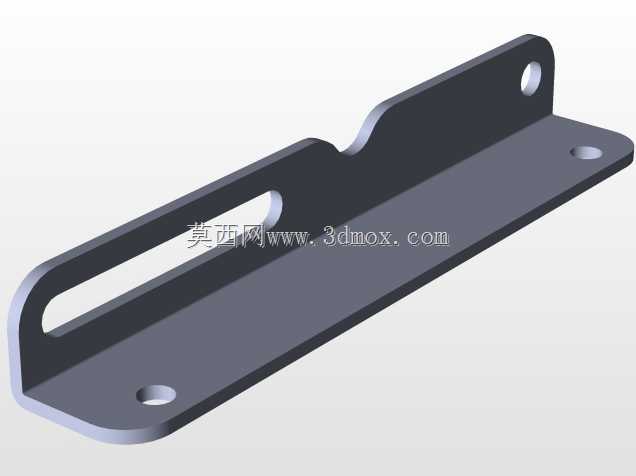

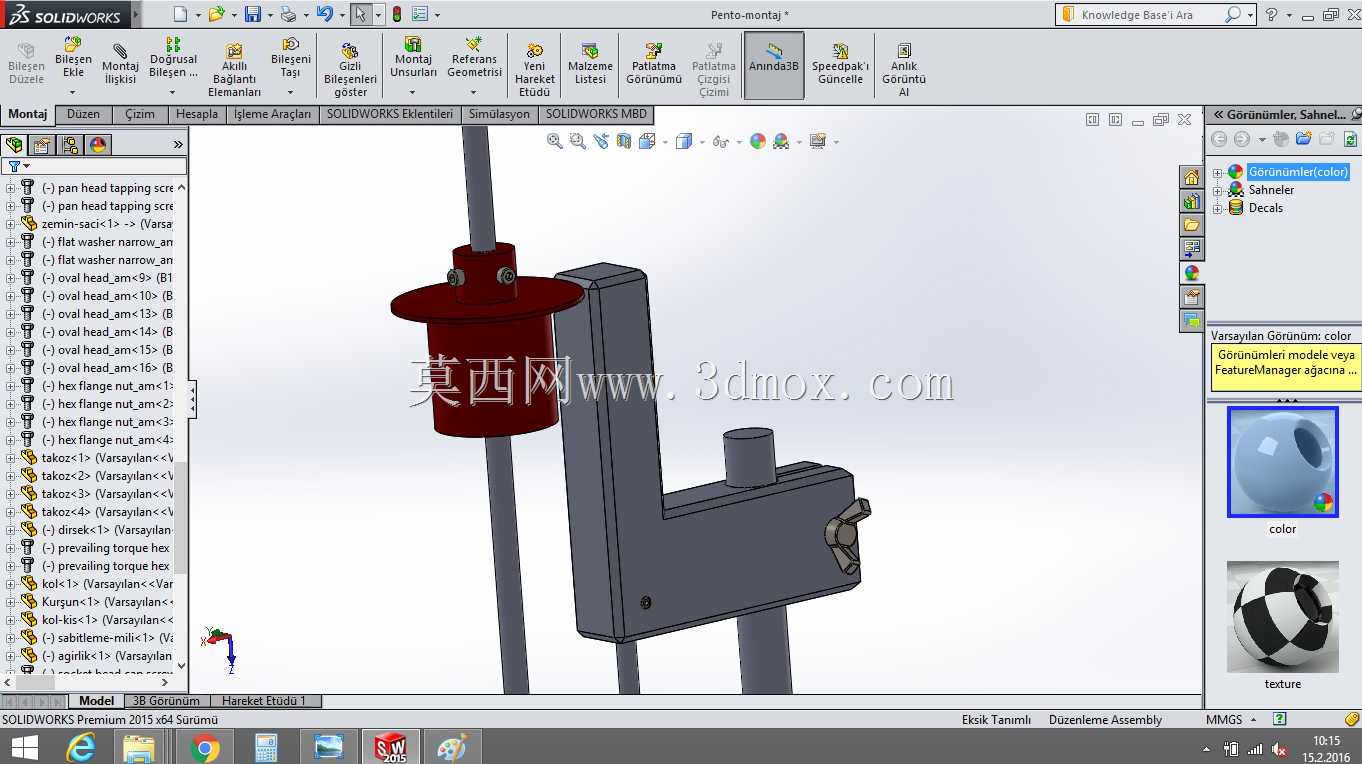

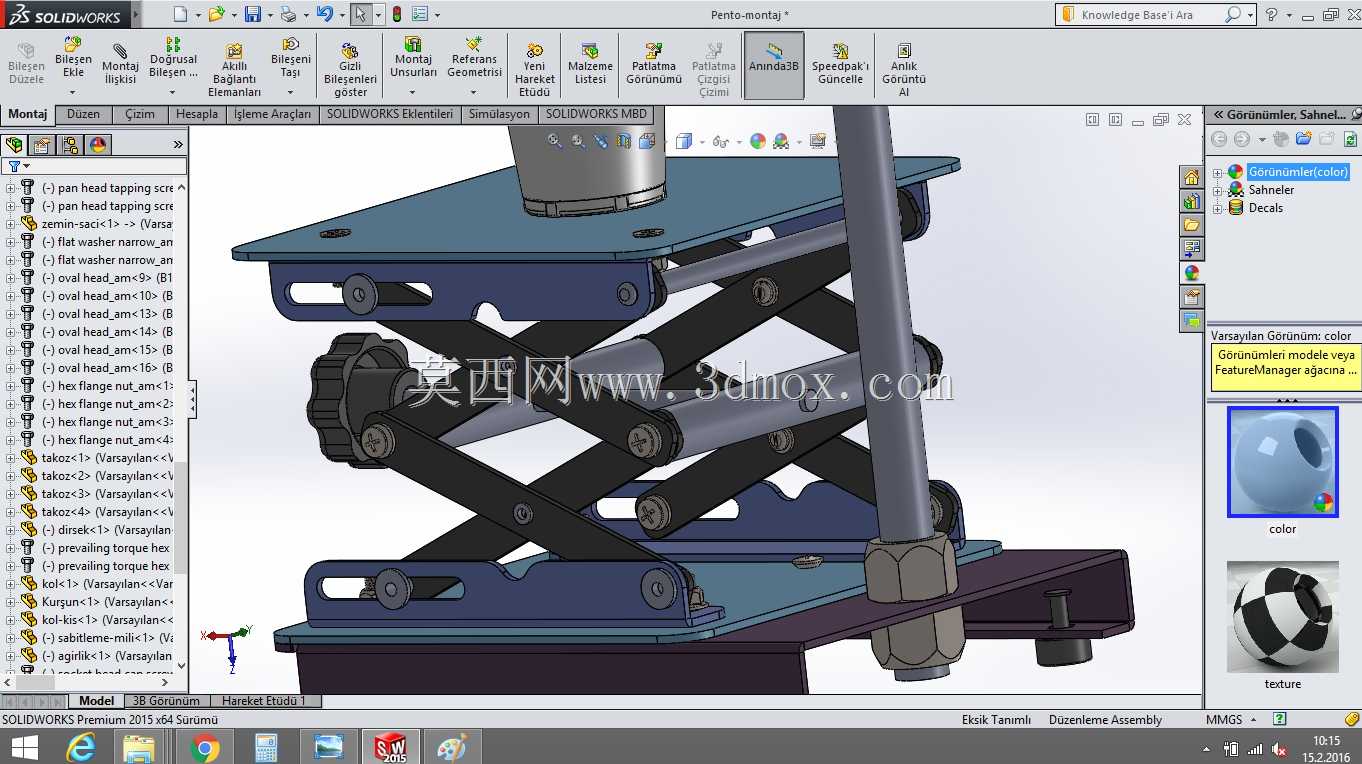

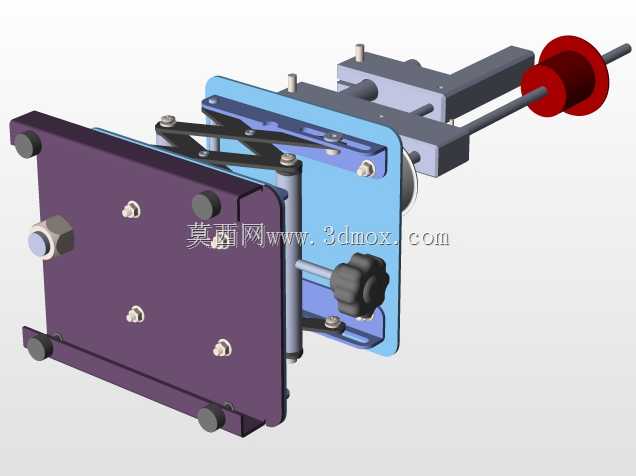

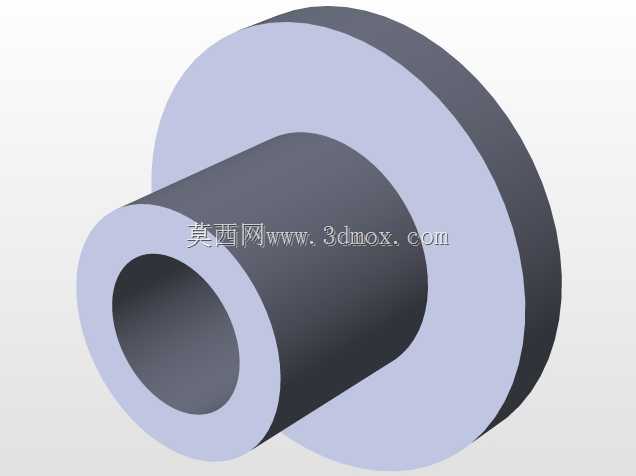

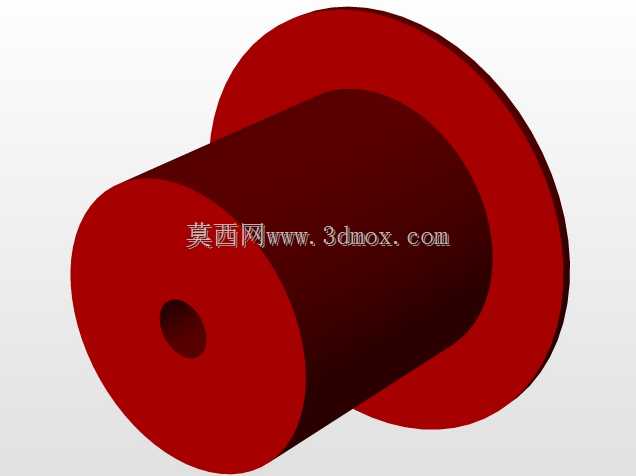

这套装置主要面向实验室材料性能检测、土工试验、小型构件贯入特性测试场景使用，核心作用是为贯入检测提供稳定的高度调节支撑与定位基准，替代传统固定高度台架无法适配不同规格试样、不同检测行程的痛点。整套结构采用下层剪叉升降组件搭配上层定位载台的布局，底部为带防滑脚垫的矩形安装底座，安装时仅需保证底座与支撑面水平贴合，预留四周150mm的操作空间即可完成布设，无需额外打膨胀螺栓固定，适配临时实验台、固定检测台等多种安装场景。剪叉升降部分采用双侧交叉剪臂配合横向调节螺杆的结构，转动侧方的调节手轮即可带动螺杆转动，驱动剪臂交叉角度变化，实现载台高度的连续无级调节，调节行程覆盖0至180mm区间，调节过程中剪臂铰接点采用耐磨衬套配合，全程无卡滞、无侧偏，升降过程中载台平面的水平度偏差可控制在0.1mm/m以内，避免因台面倾斜导致贯入力方向偏移，影响最终检测数据的准确性。上层载台为带定位孔的矩形金属平板，表面预留多组M6螺纹安装孔，可直接固定不同规格的试样杯、贯入导向套，图中搭载的带刻度试样杯可直接放置在载台中心定位槽内，无需额外夹持即可完成定位，试样杯外壁的刻度可直接读取贯入深度数值，配合外置的贯入力检测单元即可完成材料贯入阻力、贯入深度的对应数据采集。设计过程中优先考虑了实验操作的便捷性，剪叉升降的调节手轮设置在装置侧方，操作人员在实验过程中无需俯身即可单手完成高度调节，载台边缘做了倒圆角处理，避免实验过程中磕碰划伤，底部脚垫采用丁腈橡胶材质，既可以增大与支撑面的摩擦力防止装置滑移，又可以吸收实验过程中产生的微小振动，避免振动传递到贯入检测单元影响检测精度。整套装置的整体外轮廓尺寸控制在300mm×250mm×320mm以内，收纳状态下高度仅为140mm，可直接放入常规实验柜内存放，适配高校材料实验室、土工检测室、小型构件性能检测工位的日常使用需求，结构上没有复杂的电控元件，纯机械结构的设计故障率极低，日常仅需定期给剪臂铰接点添加少量润滑脂即可完成维护，长期使用也不会出现精度衰减的问题。
