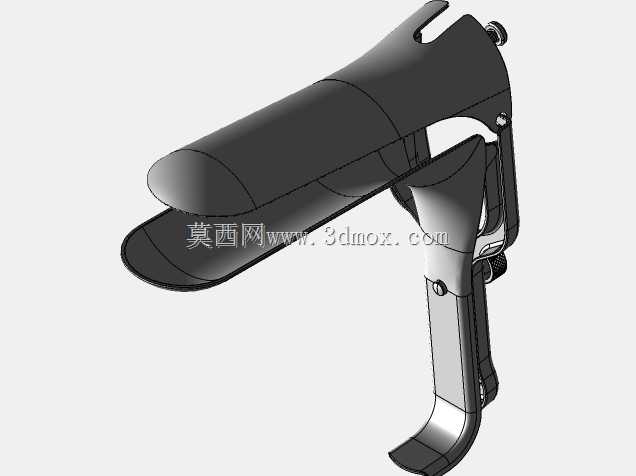

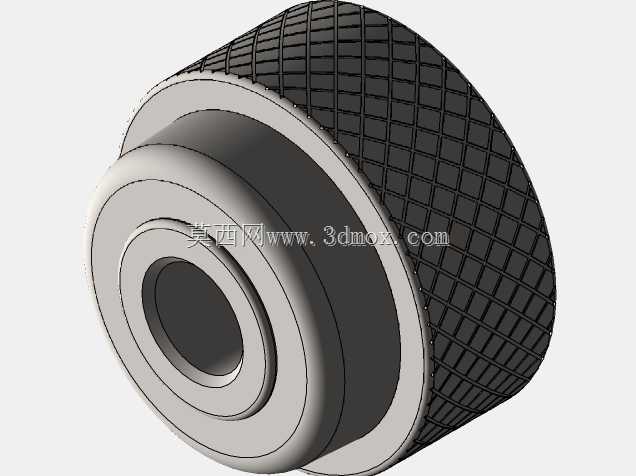

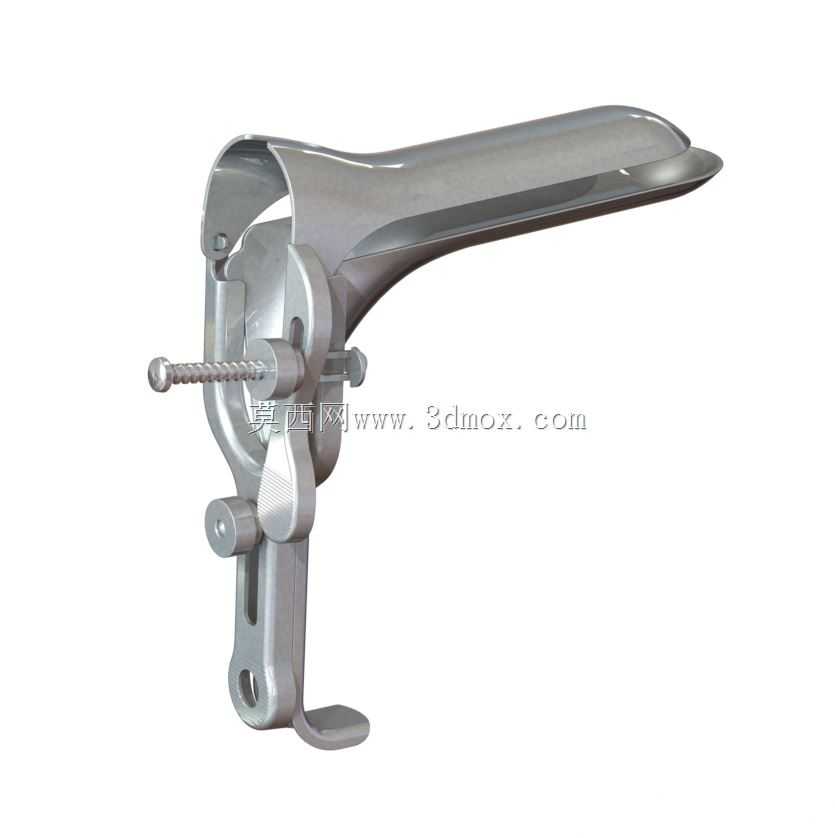

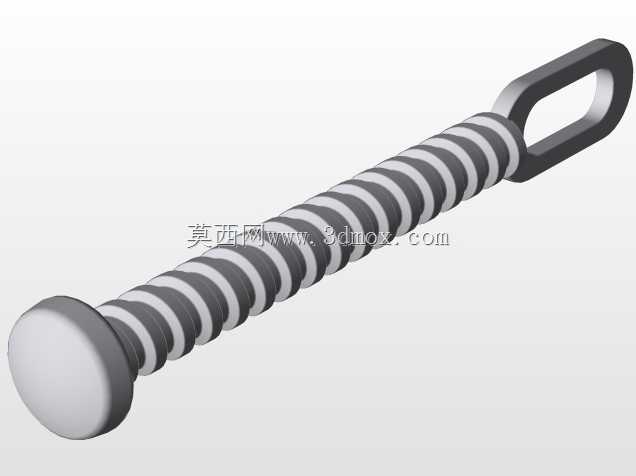

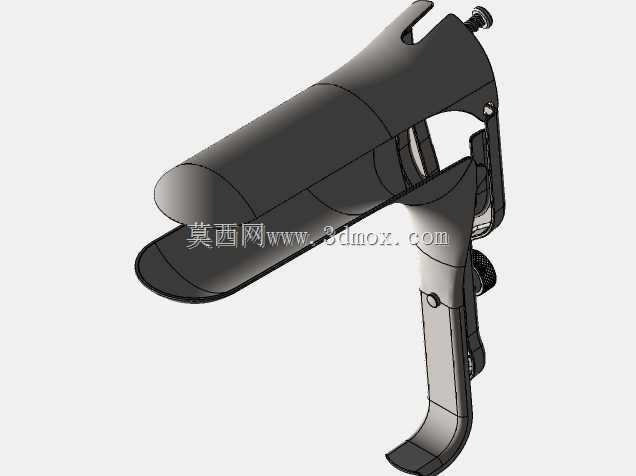

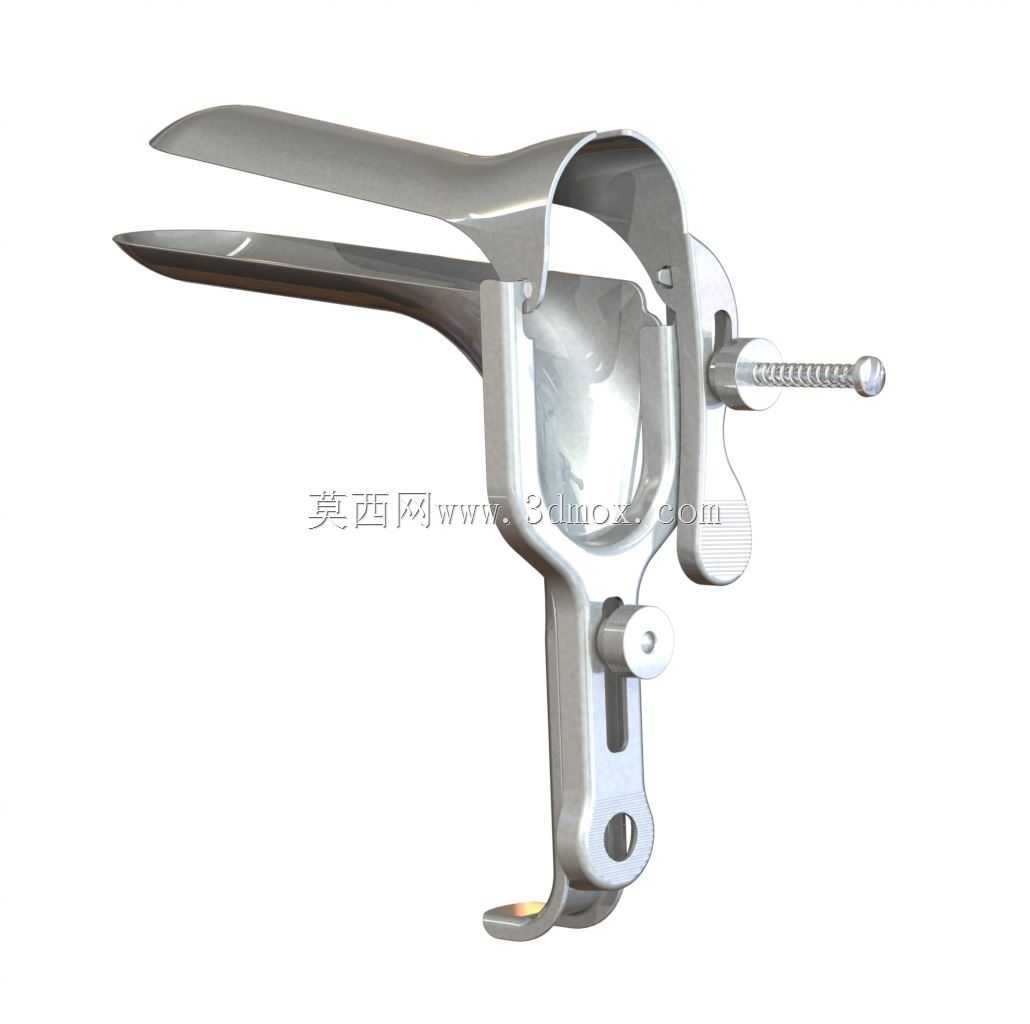

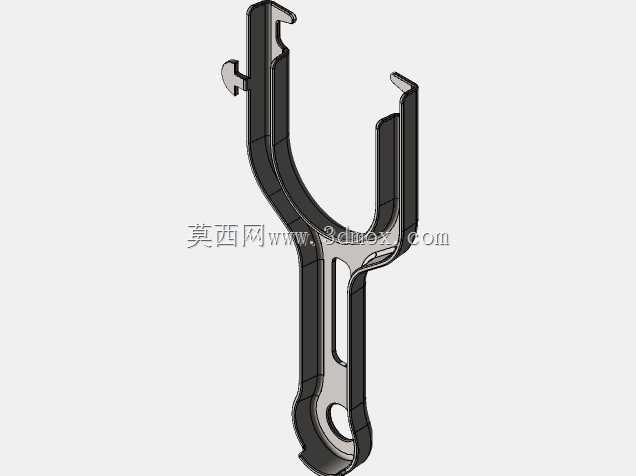

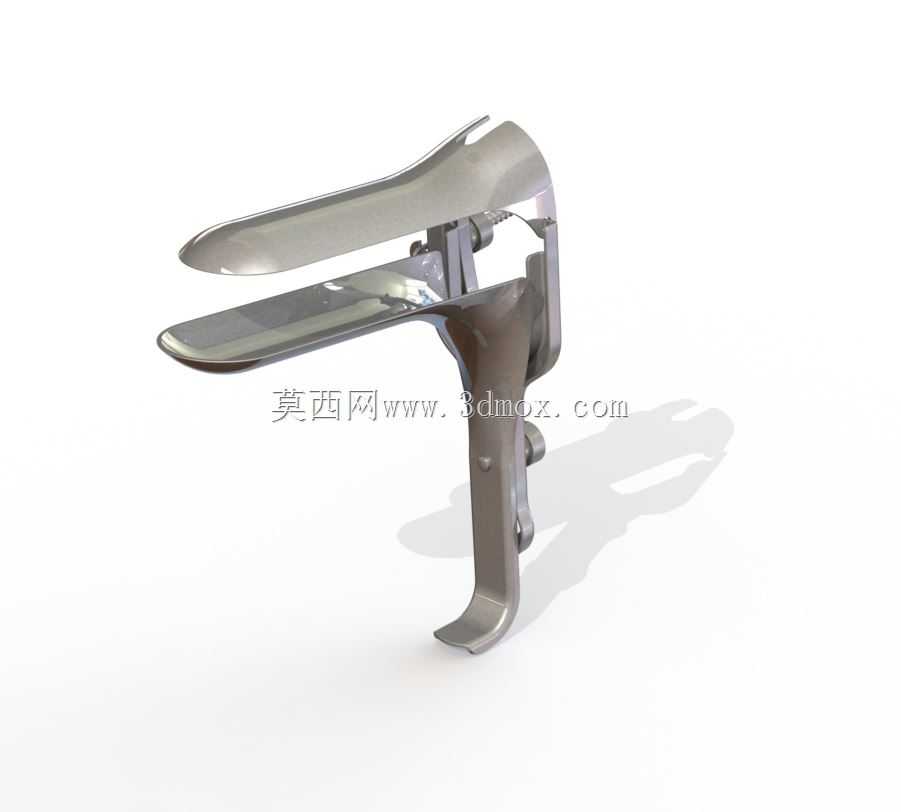

医用中型窥镜金属结构件三维设计

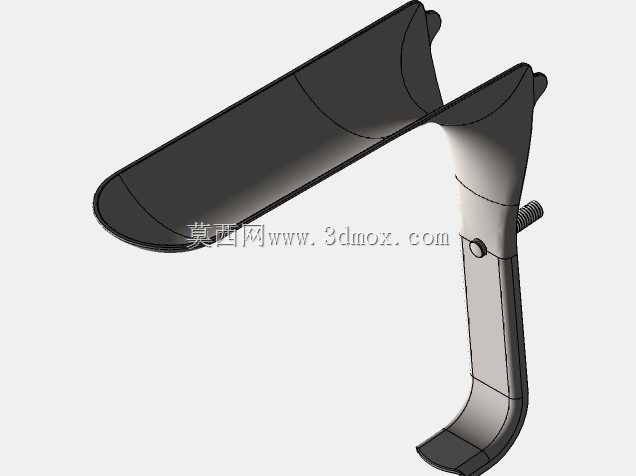

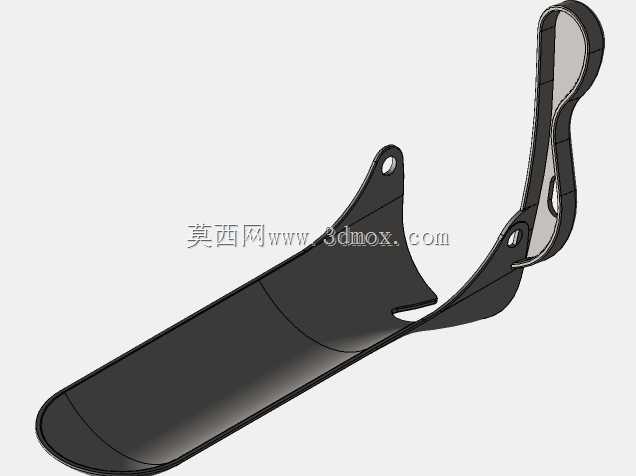

这款中型窥镜结构件主要应用于妇科临床检查场景，是妇科门诊、体检中心开展阴道视诊、宫颈取样等操作的核心配套器械部件，日常使用中需要反复接触消毒试剂、承受操作过程中的开合受力，因此结构设计上优先考虑耐腐蚀性、操作稳定性与部件耐用性。从功能特性来看，该结构采用鸭嘴式开合结构，上叶与下叶的弧面轮廓完全贴合人体腔道生理曲度，边缘做了大圆角钝化处理，避免操作过程中对软组织造成剐蹭损伤；侧面设置的调节螺杆配合锁紧拨片，可在0到30度的开合角度范围内任意锁止，适配不同受检者的生理结构差异，无需操作者持续施加握持力维持开合状态，尾部的握持手柄做了防滑凹凸纹理设计，符合医护人员单手握持操作的发力习惯，长时间操作也不易产生滑脱疲劳。设计过程中首先参考临床实际操作的受力路径，将开合枢轴的位置设置在靠近手柄侧的三分之一处，利用杠杆原理降低开合操作所需的按压力度，同时对枢轴配合面做了0.02mm的间隙预留，既保证转动顺畅无卡滞，又避免间隙过大导致的叶板晃动问题；叶板部分采用等壁厚设计，壁厚控制在1.8mm，在保证结构刚度、不会在受力时发生形变的前提下，尽可能压缩部件整体厚度，减少置入过程中的异物感。从安装边界来看，该结构件整体长度控制在110mm左右，叶板最大展开宽度为42mm，闭合状态下叶板端部厚度仅8mm，所有活动部件的运动行程均做了硬限位设计，螺杆的最大进给行程对应叶板最大开合角度，不会出现超程脱出的问题；部件表面全部做镜面抛光处理，粗糙度达到Ra0.8以下，既降低清洁消毒的难度，避免污渍残留，也能减少与人体组织的接触摩擦。建模过程中对所有活动配合面都做了公差匹配验证，模拟反复开合1000次后的磨损量，确保锁紧结构不会因长期使用出现锁止失效的问题，叶板的弧面曲率经过多轮调整，既保证足够的视诊视野空间，又不会过度扩张造成受检者不适，整体结构没有冗余的突出部件，所有棱角位置都做了倒钝处理，完全符合医用器械的安全设计要求。
