低成本可直接制造的开源机械呼吸机结构

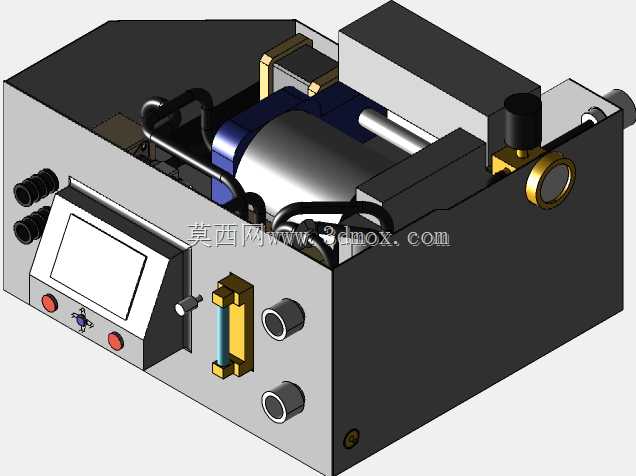

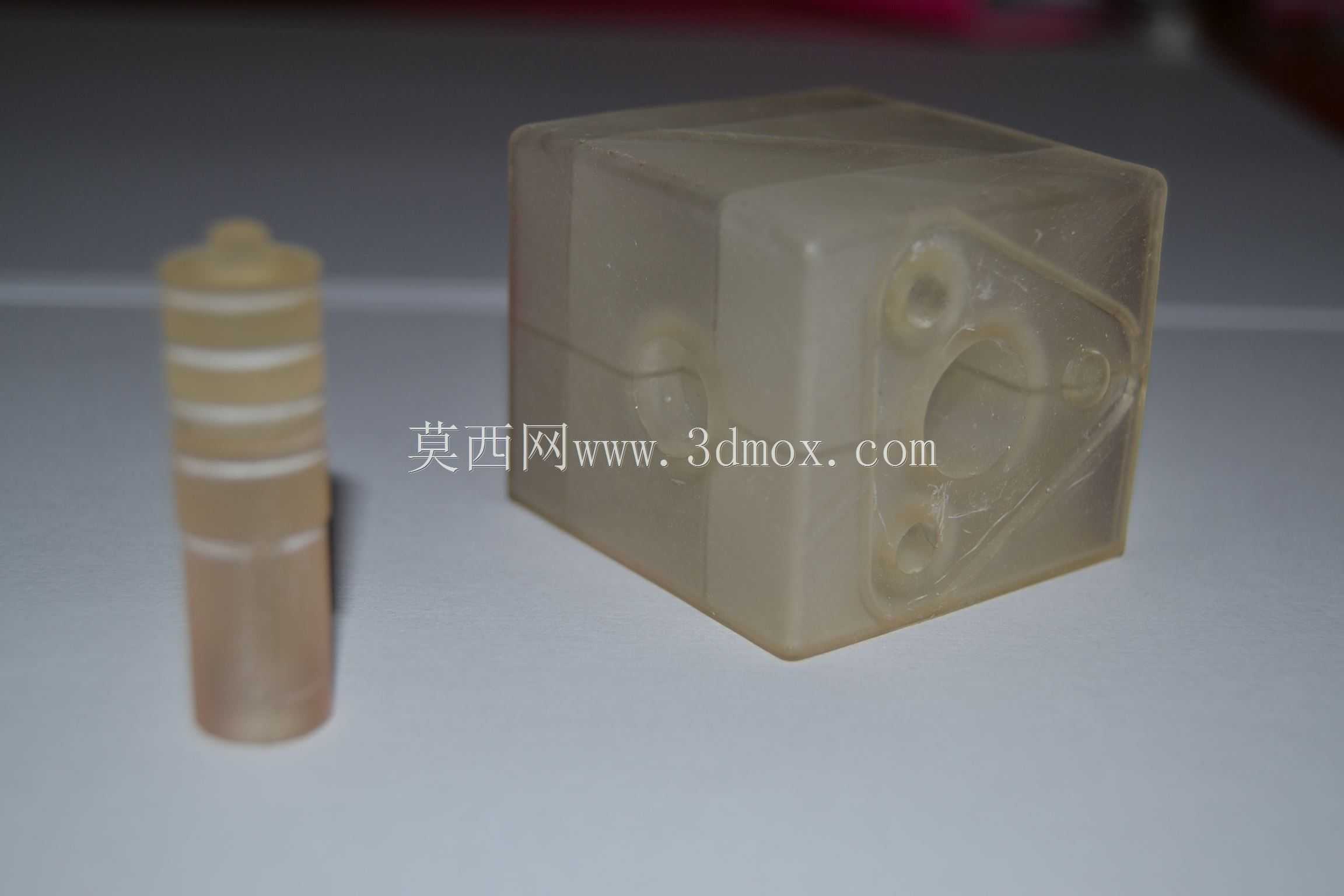

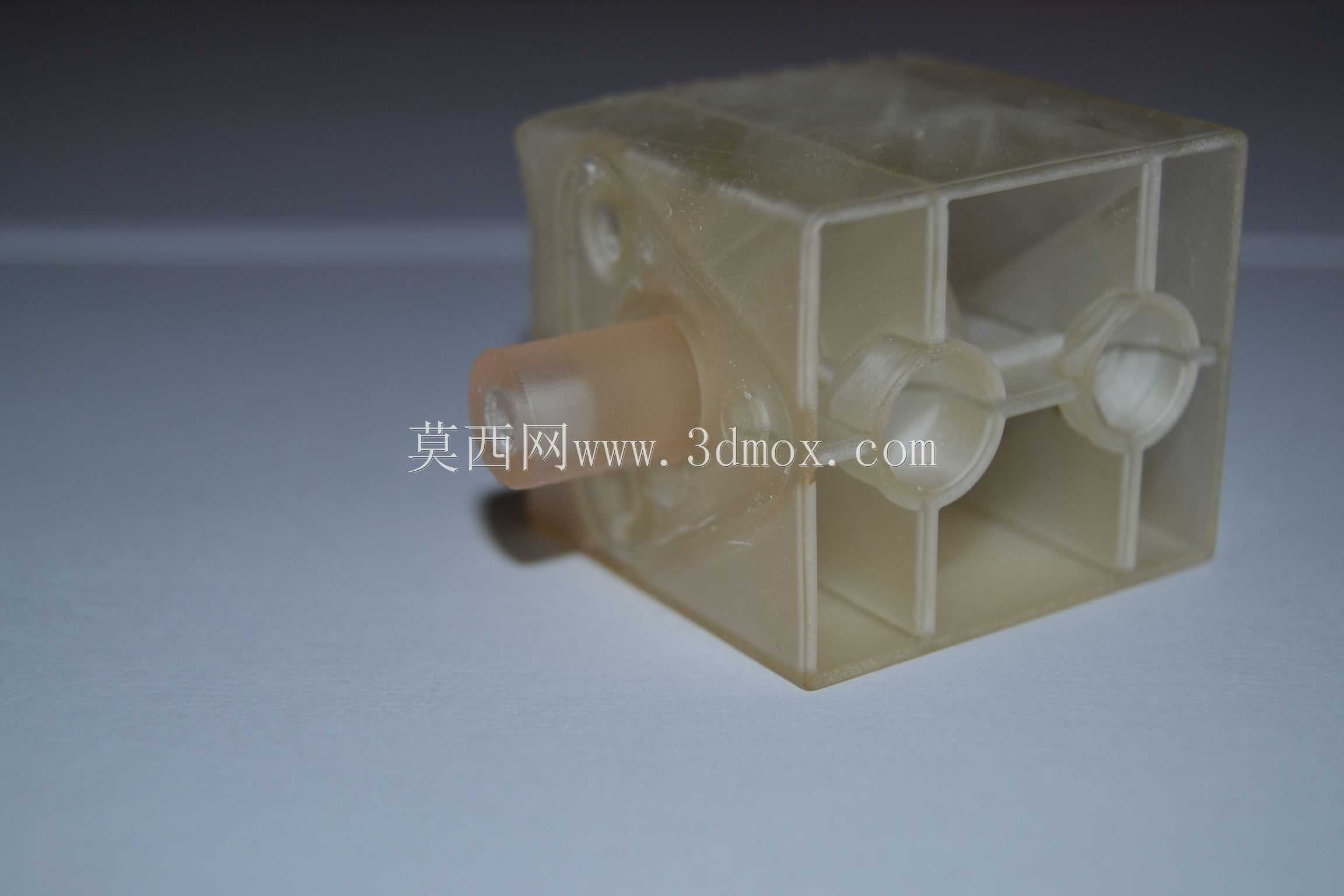

这款机械呼吸机的结构设计完全围绕基层应急医疗场景的实际使用需求展开，可适配资源受限场景下的呼吸支持作业，无需依赖复杂的专用加工设备即可完成整机制造，核心气路采用模块化堆叠布局，将气源处理、流量调节、压力监测、安全泄压等功能单元集成在统一的箱式机架内，大幅压缩了整机的安装占用空间。从结构布局来看，整机采用方正的箱式承载结构，正面预留了人机交互区域，集成显示屏、操作按钮与状态指示灯，操作人员无需拆解外壳即可完成参数调整与状态查看；侧面预留了标准化的气路接口，可直接匹配常规医用呼吸管路的通用接头，无需额外定制转接配件，安装对接时仅需保证接口同轴度偏差不超过0.5mm即可实现可靠密封，避免气路泄漏影响通气精度。气路系统的设计充分考虑了使用安全性，设置了多重安全冗余结构：止回阀可避免呼出气体逆流污染气源支路，溢流安全阀可在气道压力超过安全阈值时自动泄压，避免压力过高造成患者气道损伤，混合阀与活塞阀配合可精准控制输出气体的流量与氧浓度比例，匹配不同患者的通气需求。传感检测单元覆盖了气路全流程的关键参数采集，CO2传感器可实时监测呼出气体的二氧化碳浓度，压力传感器、流量传感器可实时反馈气道压力与供气流量数据，温湿度传感器配合除湿电热组件可对输出气体进行温湿度调节，避免干冷气体刺激患者气道。控制部分采用通用开源控制硬件搭建，预留了标准化的电气安装位，可直接适配常规工业级控制板卡，布线槽沿机架内壁预留，强弱电走线分离避免信号干扰，所有电气元件均采用快接接口设计，后期维护更换时无需重新焊接布线，可大幅缩短现场故障排查与维修的时间。整机的可制造性设计贯穿全流程，绝大多数结构件可通过常规3D打印或简易机加工完成制作，一次性过滤器采用快拆安装结构，可快速更换避免交叉感染，膜片式压缩机作为气源动力核心，通过减震安装座固定在机架内部，可降低运行过程中的振动传递与工作噪音，适配病房等需要低噪音环境的使用场景。整机的安装边界充分考虑了桌面放置与移动支架搭载的双重需求，底部预留了标准安装孔位，可直接固定在移动急救推车或者病房设备带上，外接气路与电气接口均做了防呆设计，避免现场安装时出现接反的问题。
