可3D打印带滤片安装位防护面罩

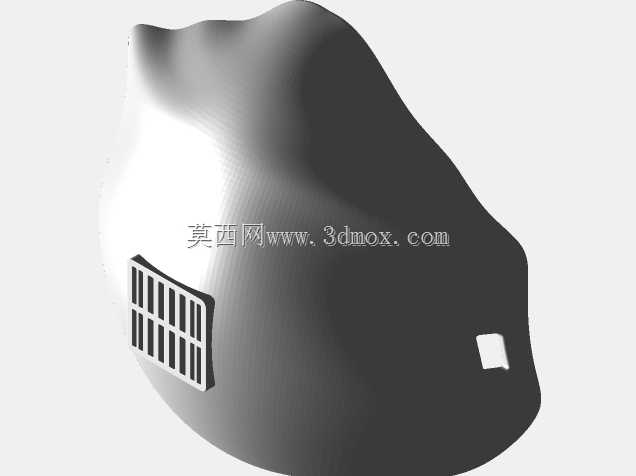

这款可3D打印的防护面罩，核心适配个人快速制作、应急防护补充的使用场景，在公共卫生防护、日常粉尘阻隔、轻度有害气溶胶防护场景下都能发挥作用，不需要复杂的开模流程，只要有桌面级FDM3D打印设备就能完成制作，能快速填补应急状态下防护物资的缺口。从结构设计来看，面罩主体完全贴合亚洲人面部轮廓曲线，建模阶段参考了大量人体面部三维扫描数据，在鼻梁、颧骨、下颌位置做了贴合度优化，佩戴时不会出现局部压痕过重的问题，同时边缘预留了柔性密封件的安装槽位，用户可以自行粘贴海绵条提升密封效果，避免未过滤的空气从面罩边缘缝隙进入。面罩正面预留了标准化的滤片安装格栅结构，格栅做了等距加强筋设计，筋条宽度1.2mm，间距4mm，既能保证足够的通气面积，又能对插入的过滤材料形成有效支撑，不会因为呼吸产生的负压导致滤片凹陷贴合口鼻影响呼吸顺畅度，滤片安装位采用嵌入式卡槽设计，更换滤片时不需要额外工具，直接抽出旧滤片插入新的过滤材料即可，过滤材料可以选用熔喷布、HEPA滤棉等常见过滤材质，不需要专用配套滤材，大幅降低了使用成本。面罩两侧预留了挂接孔位，孔位直径3mm，既可以穿入弹性耳带实现耳戴式固定，也可以穿入绑扎带实现头戴式固定，适配不同头围的使用者，同时孔位做了圆角过渡处理，避免长期佩戴时系带被孔位边缘磨损断裂。从安装边界来看，面罩整体覆盖范围从鼻梁上方10mm位置延伸至下颌下方15mm，左右两侧覆盖至颧骨外侧8mm位置，能完整覆盖口、鼻区域，不会影响正常的视线，也不会和普通框架眼镜产生干涉，佩戴眼镜的使用者也能正常使用。建模阶段做了壁厚优化，整体壁厚统一为2mm，既保证了打印完成后的结构强度，不会因为轻微挤压产生碎裂，又能控制打印耗材用量，单个面罩打印耗材用量控制在30g以内，打印时长不超过2小时，适合批量快速制作。格栅位置做了0.5mm的圆角处理，没有尖锐棱角，不会在更换滤片或者佩戴时划伤皮肤，面罩外表面做了光滑曲面处理，打印完成后只需要简单去除支撑就能使用，不需要额外的打磨抛光工序，降低了后处理的工作量。设计时还考虑了打印的容错性，所有悬空位置的角度都大于45度，打印时不需要添加过多支撑，仅在滤片格栅下方添加少量易剥离支撑即可，不会因为支撑去除问题影响结构精度，即使是入门级3D打印机用户也能顺利打印出合格的成品。
