活塞式通风机

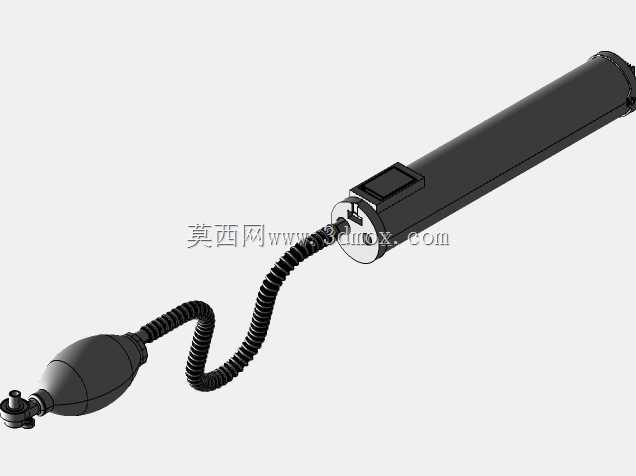

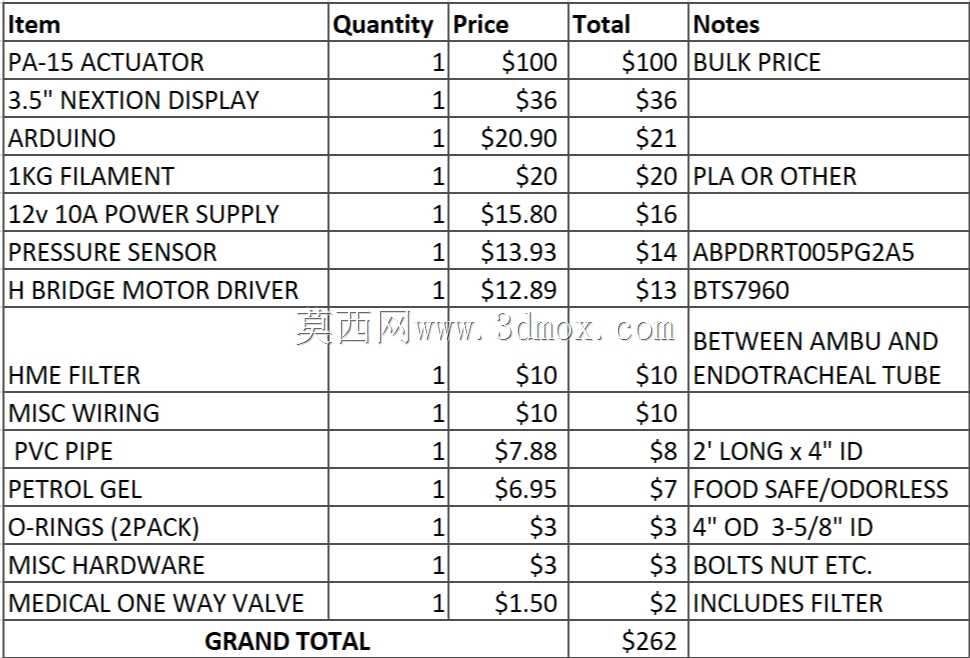

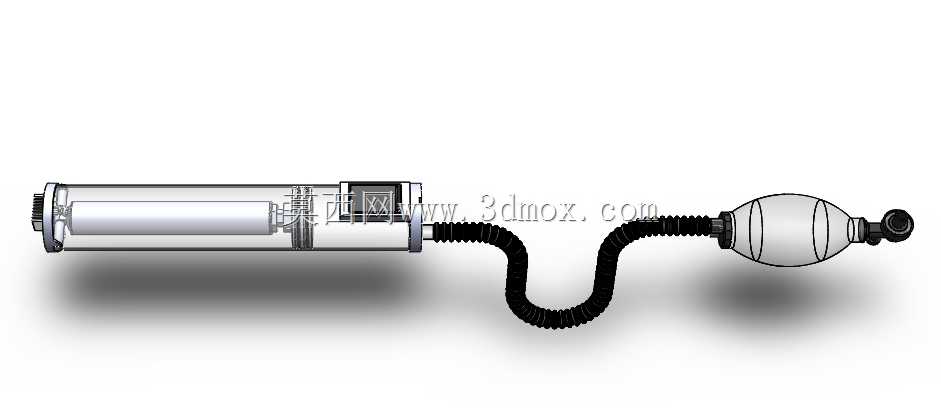

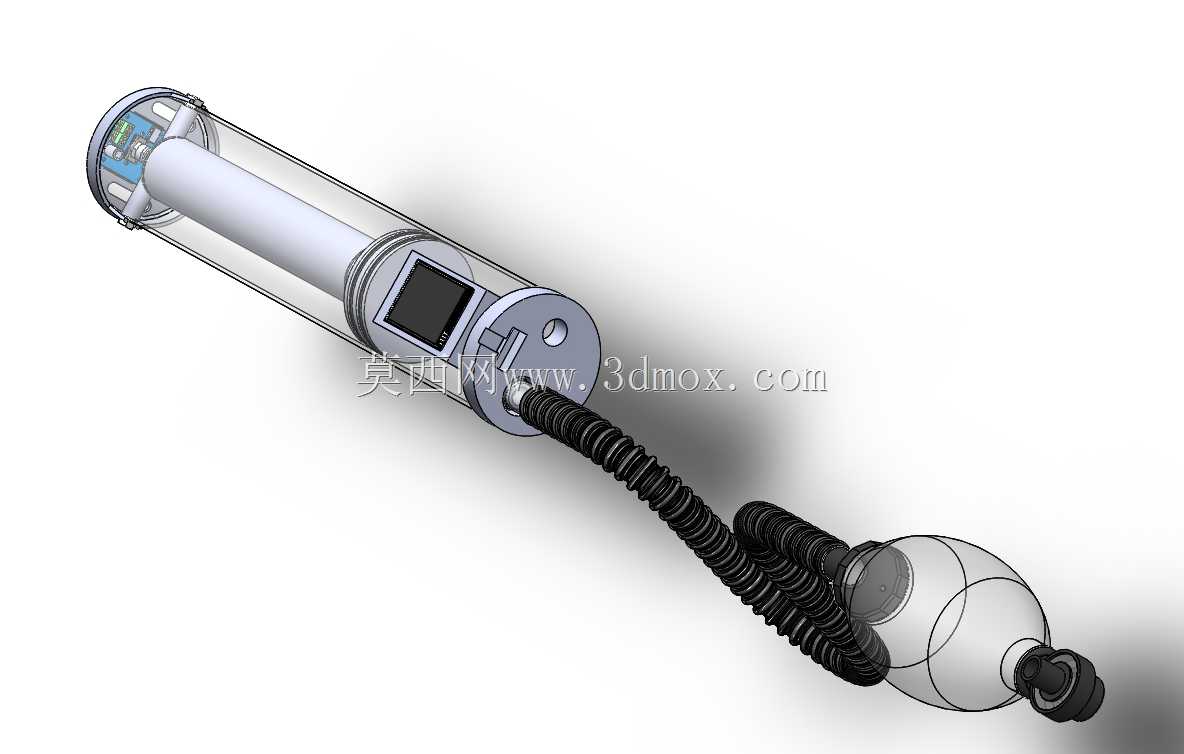

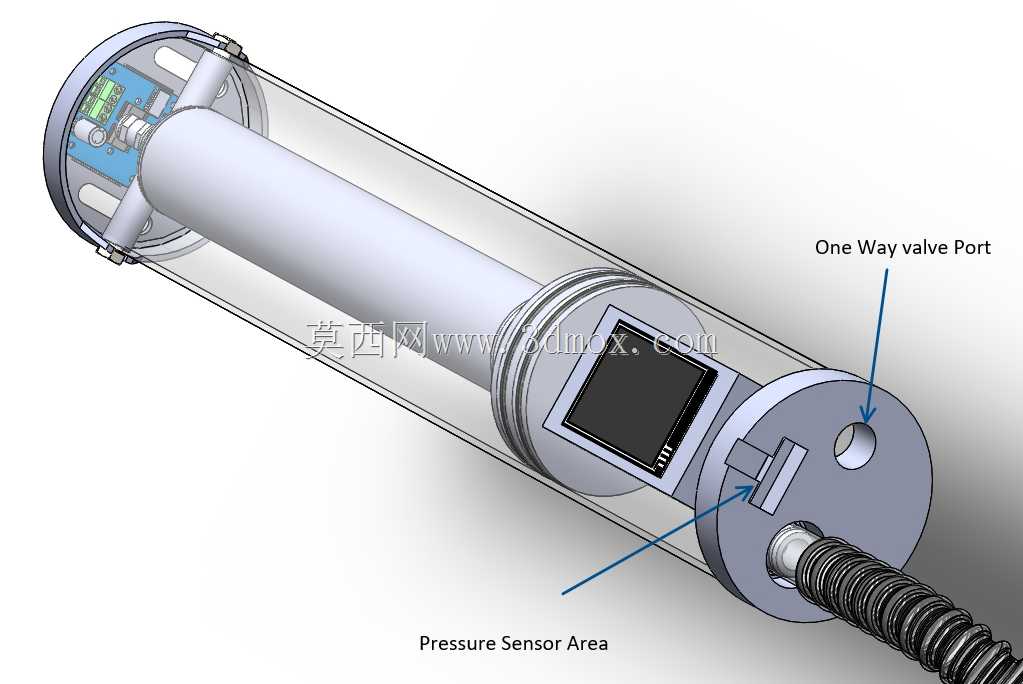

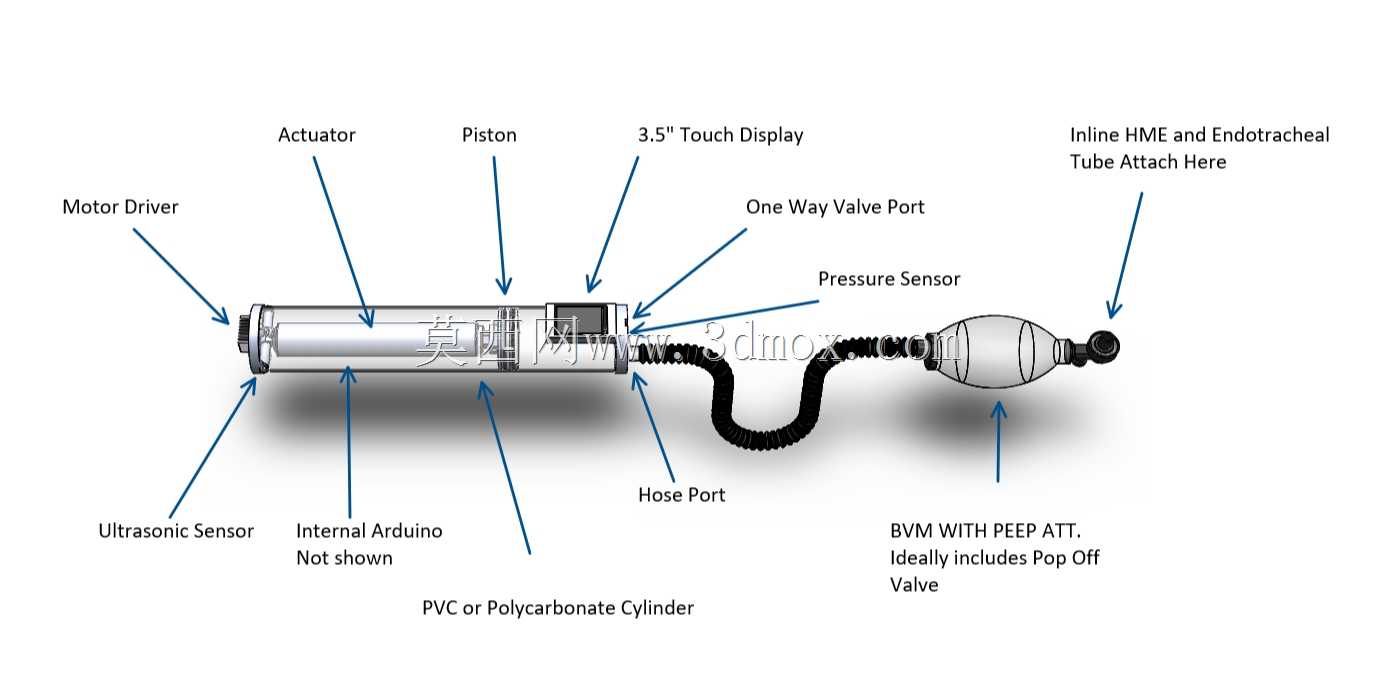

工程师：Luis Marina概述：该设计围绕一根2'长4''直径的PVC管和内部3D打印活塞展开，活塞由一个线性致动器移动（也位于管道内）。当活塞上升时，空气通过一个现成的CPR单向挡板阀和一个内置过滤器吸入。当活塞被向下推动时，空气进入一根软管，该软管通向医院病床的Ambu或Laerdal袋。HME过滤器连接到Ambu袋上的呼吸口，以保持湿度，并充当空气进入的病毒过滤器g患者，以及过滤呼出空气以保护医护人员。从HME，插管进入患者-提供关键空气/氧气。利用Ambu袋可以方便地连接可调PEEP阀，还提供氧气端口、混合室和非电子呼气控制阀。在呼吸机故障事件，因为它与系统一致-手动Ambu通风可立即开始。系统HMI具有3.5英寸的Nexion触摸屏，可提供设置调整和参数监控。后者与Arduino兼容，后者通过H桥控制致动器。为了感应环境空气和患者空气之间的压差，安装了霍尼韦尔传感器。这样，呼吸辅助模式和压力模式可以与压力监测结合在一起。为了检测活塞速度/位置并计算流量，在活塞上安装了一个超声波传感器。该读数将流入指令，该指令可告知活塞结束冲程并返回（取决于模式）。总的来说，该系统旨在具有成本效益、空间效率（完全封装在一个PVC圆筒中），并且易于使用大部分现成的部件进行构建（其他部件为3D打印）。目前，机械部分主要是原型，电子部分正在开发中。其他注意事项：理想情况下，将使用已包含弹出阀的Ambu袋。每冲程潮气量范围为0至1.2升。最大30 BPM@1.2升（潮气量越低，潮气量越大）.简单的压电蜂鸣器报警。所有系统均采用12V直流电（来自120V交流转换砖），允许使用多种备用电池。可挂在病床侧面。如果需要，PVC可替换为透明亚克力（成本较高）.使用食品级无异味润滑脂润滑的双O形密封圈。材料成本约为200美元。时间：4月29日向GrabCad提交设计文件。5月1日-完成机械部分。5月14日-完成电气和编码。5月15日至25日-原型评估和调整
