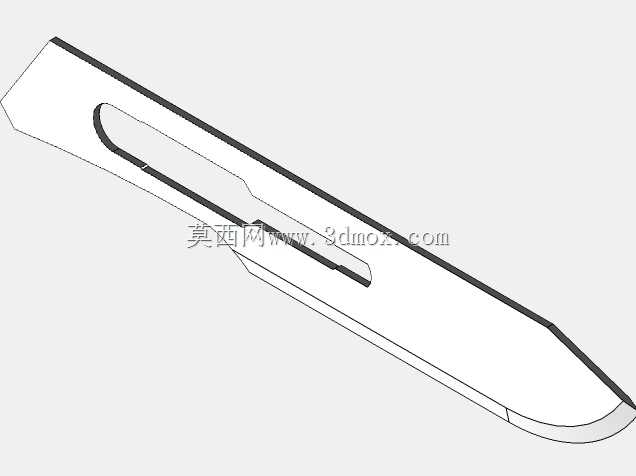

10号外科手术刀片精细结构设计

在外科临床操作场景中，10号手术刀片是软组织切开、表皮清创等操作的常用耗材配件，这类刀片的结构设计直接关联手术操作的流畅度与创口切割的规整度，建模过程中需要严格匹配临床使用的实际刃口角度与安装适配尺寸。从实际使用需求出发，刀片的刃口采用渐变弧面设计，刀尖部分做小角度收窄处理，可满足精细分离操作的需求，刃身主切割边保持连续平滑的弧度过渡，切割软组织时能保证受力均匀，避免出现组织撕裂的问题。刀片尾部的安装卡槽是设计的核心边界部分，卡槽的槽宽、槽深以及定位凸点的尺寸需要完全匹配标准手术刀柄的安装接口，安装后不能出现旷量，否则术中施力时刀片会出现偏移，存在操作风险。建模时需要重点还原刃口的薄壁特征，刀片整体厚度控制在临床常用的0.4mm区间，刃口部分做0.05mm的薄边过渡，还原真实刀片的锋利边缘结构，同时刃身的长条形减重槽不仅能减少材料用量，还能在切割时给组织渗出液留出导流空间，避免血液附着在刃面影响操作视野。从设计思路上看，这类刀片的外形轮廓需要兼顾不同操作场景的适用性，圆钝的刀尖背部可以在钝性分离时避免戳伤深层正常组织，刃身的整体长度控制在标准40mm区间，安装到刀柄后露出的有效切割长度满足常规表皮切开的操作需求，不会因为刃身过长导致操作时切入过深。建模过程中对安装卡槽的定位尺寸做了严格的公差匹配，卡槽两侧的卡边厚度均匀，装入刀柄后能通过刀柄的卡簧结构牢牢锁定，横向施力时不会出现滑脱。刃身表面的平面度也做了特征还原，真实产品的刃身是平整的冲压结构，不存在曲面翘曲，保证切割时刃口能垂直接触组织，切出的创口边缘规整，减少后续缝合的对位难度。这类刀片的结构设计没有多余的冗余特征，每一处轮廓都对应实际临床操作的功能需求，长槽的位置避开了刃口的受力传导路径，不会因为开槽降低刃身的整体强度，术中施加常规切割力时不会出现刃身弯折的情况。
