川崎EX500摩托车点火锁三维结构设计

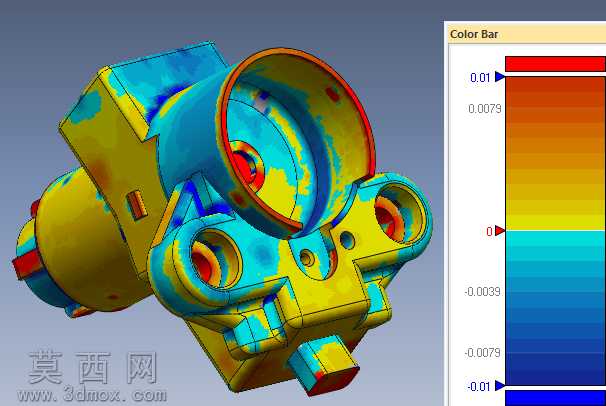

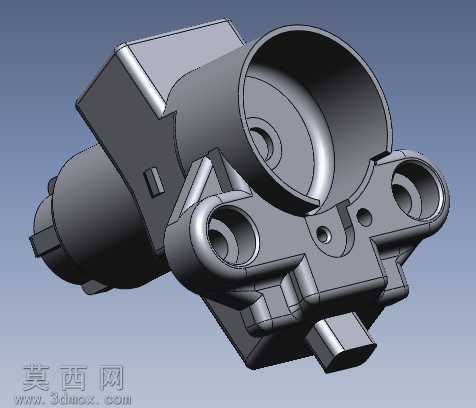

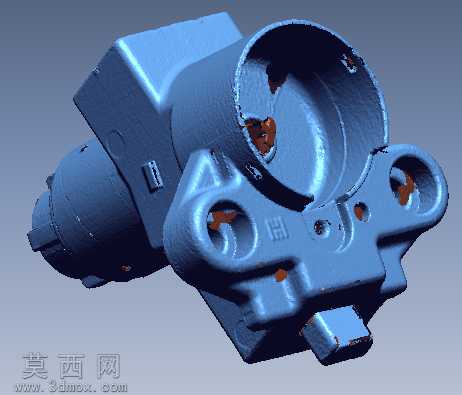

本作品为摩托车点火锁的三维结构模型，基于实物扫描数据开展逆向工程设计完成，完整还原了89年款川崎EX500忍者车型点火锁的全部结构细节。建模过程中首先对扫描获取的点云数据进行降噪、对齐、曲面拟合处理，剔除扫描过程中产生的噪点与冗余数据，通过特征提取识别出锁体的安装基准面、锁芯容纳腔、线束接插位、固定安装孔等核心结构特征，再通过参数化建模方式对自由曲面与规则结构进行重构，保证模型尺寸与实物的偏差控制在合理范围内。模型完整呈现了点火锁的外部壳体结构：主体为容纳锁芯的圆柱形腔体，侧面延伸出带有两个对称安装孔的固定耳座，用于将锁体固定在摩托车上联板位置，壳体表面设计有对应的卡位凸台与定位凹槽，保证装配时与周边覆盖件的贴合精度；锁体尾部设计有接线端的容纳结构，预留了点火开关线束的走线路径与接插件安装位，还原了实物的装配逻辑。材质渲染阶段，对锁体外壳采用哑光磨砂金属材质，模拟锌合金压铸外壳的表面质感，对安装孔位、腔体边缘等机加工位置赋予轻微反光的金属切削质感，还原零件真实的加工工艺特征；结构设计上充分考虑点火锁的功能属性，预留了锁芯转动的空间间隙、防盗锁止结构的安装位置，各安装孔的孔径、孔位间距完全匹配原车安装尺寸，可直接用于摩托车配件复刻、改装件设计的参考依据。逆向建模过程中重点还原了锁体的壁厚、加强筋位置等细节，保证模型结构强度表现与实物一致，壳体转角处的圆角、拔模斜度都按照压铸工艺的要求进行还原，确保模型具备实际生产参考价值，可用于锁具结构教学、摩托车维修配件测绘、改装方案验证等场景。
