脉搏血氧检测传感电路板三维结构

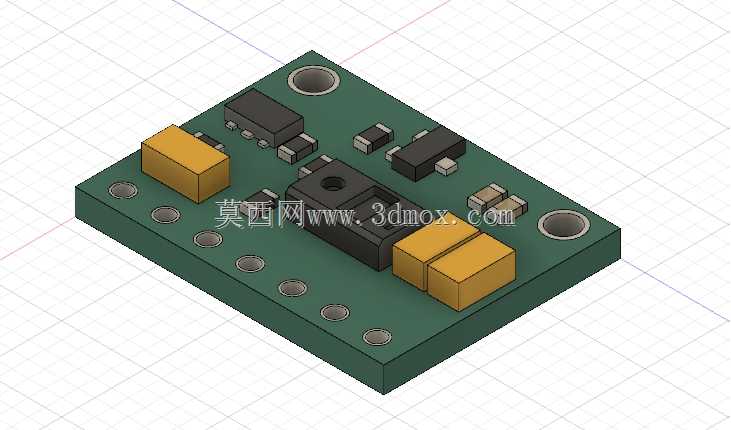

这款脉搏血氧检测模块的三维结构还原，核心围绕可穿戴医疗设备、便携式健康监测终端的集成需求展开，在日常工程选型中，这类模块常被嵌入智能手环、指夹式血氧仪、床旁监护辅件等产品内，承担人体指尖或耳垂部位的光电容积脉搏波采集、血氧饱和度换算的前端信号拾取功能，是民用健康监测硬件里的核心感知部件。建模过程中优先还原了PCB基板的实际安装边界，板体四角预留的金属化安装孔孔径、孔位间距完全匹配常规小型传感模块的固定规范，可直接适配M2规格的自攻螺丝或铜柱固定，板边到元件最高处的垂直高度控制在合理范围，不会在紧凑的可穿戴外壳内部产生装配干涉。板载元件的布局完全参照实物焊接排布还原，核心光电发射与接收器件位于板体中部的开槽位置，对应实际使用中与人体皮肤接触的检测窗口，周边的阻容元件、防护器件按照信号流向排布，既还原了实物的焊接高度差，也预留了元件之间的安全爬电距离，建模时特意区分了不同封装元件的外形特征，黄色的钽电容、黑色的集成芯片、小型的贴片阻容都做了外形差异化处理，能直观呈现板上元件的分布逻辑。从结构设计角度看，这类模块的建模重点不只是还原外观，更要明确对外的安装接口、元件避让空间，在做整机结构设计时，可直接将该模型导入装配环境，核对外壳开窗位置与检测器件的对位精度，确认固定孔位与周边结构的配合关系，避免后期打样出现元件顶壳、检测窗口偏移的问题。板体边缘的走线区域虽然没有做精细的线路还原，但基板的轮廓、安装孔的位置精度、核心元件的占位尺寸都严格参照实物参数校准，完全能满足结构设计阶段的装配校验、空间排布需求，不需要额外测量实物尺寸就能完成相关的结构适配工作。
