300mm行程电动线性致动器结构设计

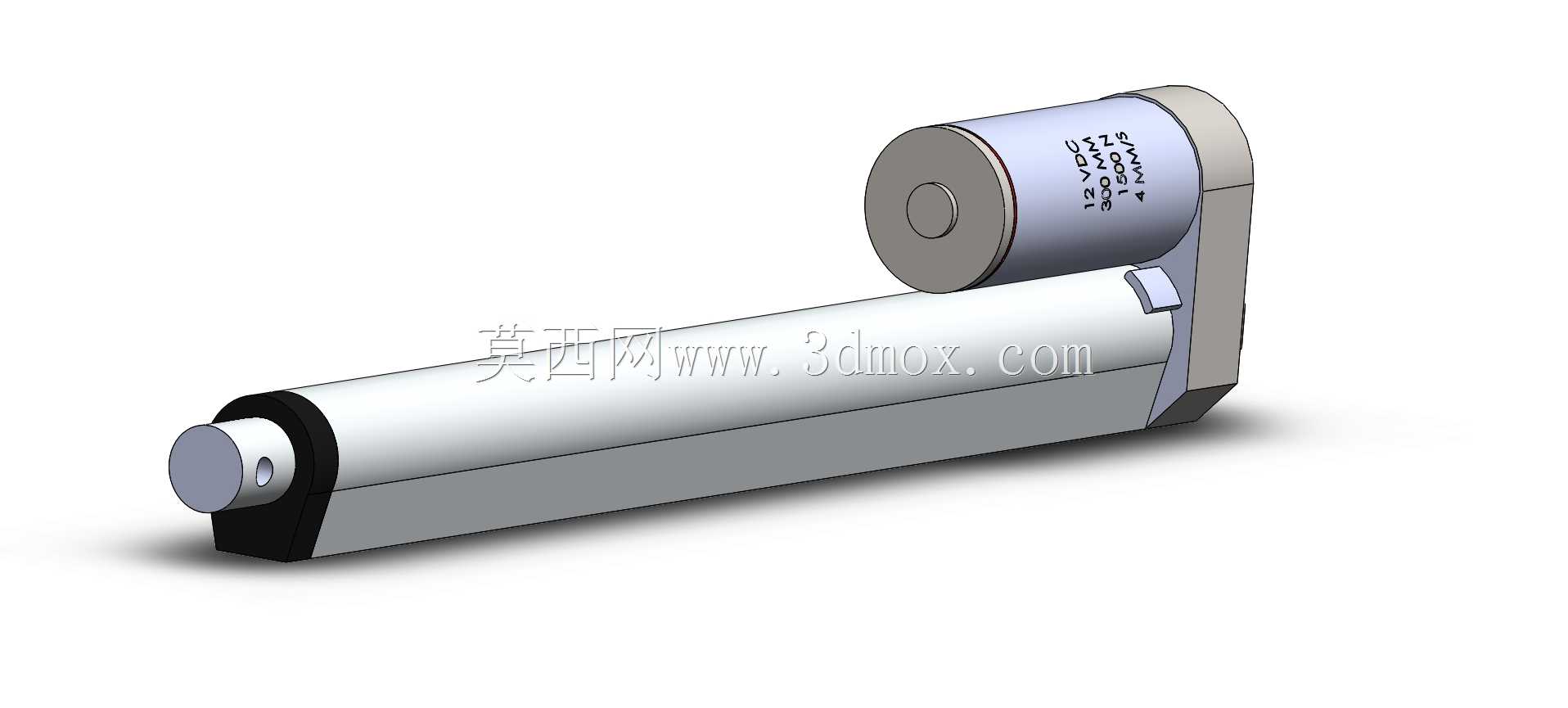

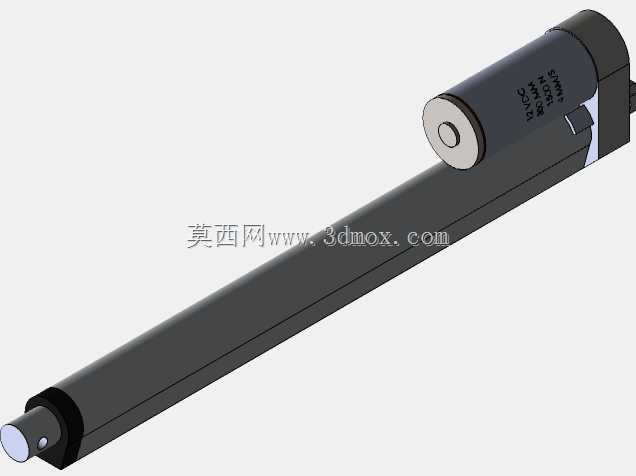

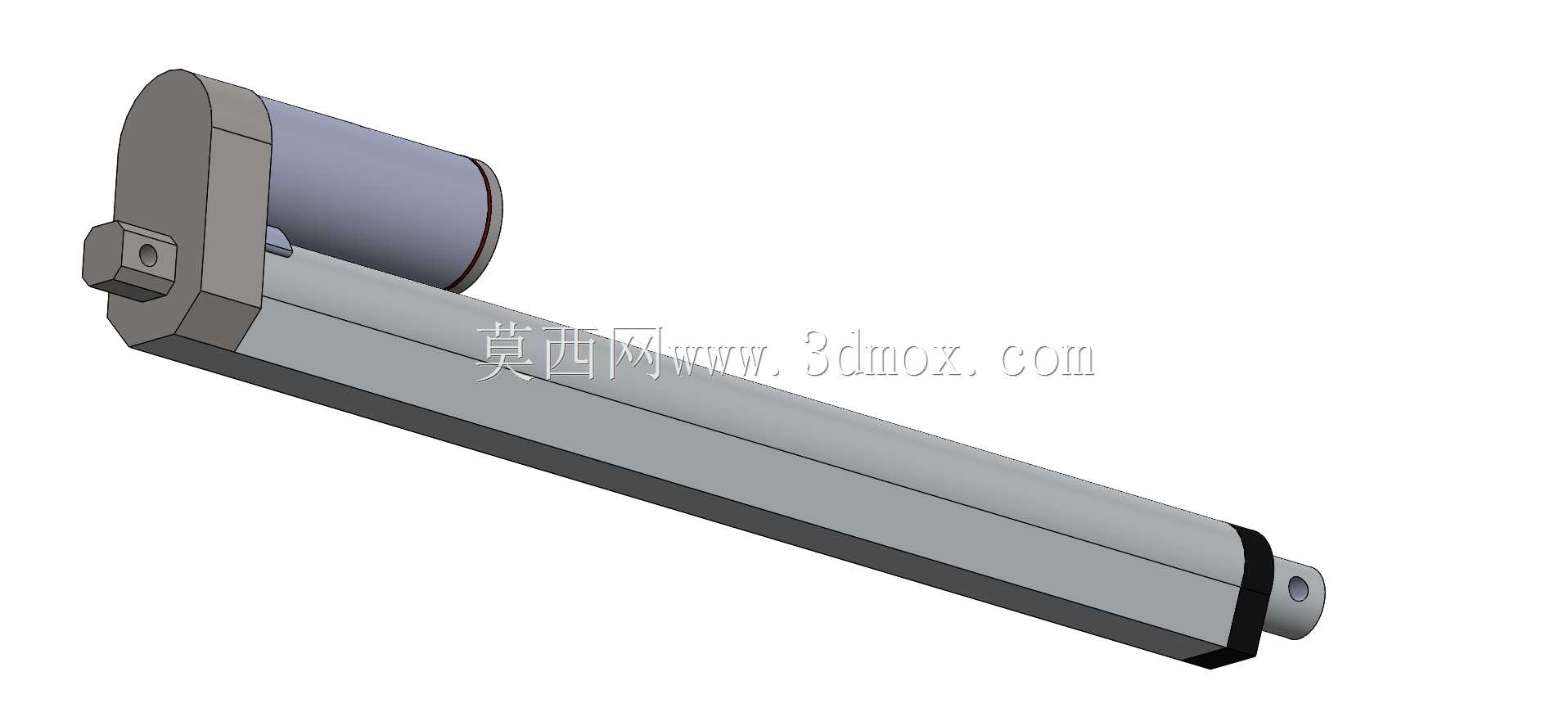

这款线性致动器的三维结构，是面向中小负载直线往复驱动场景做的落地化设计，日常在工业自动化工位的工件顶升、小型设备的姿态调整、智能家居的电动开合、医疗护理设备的体位调节场景里都能见到同类型部件的应用，核心是把电机的旋转运动通过内置的传动副转化为直线方向的推拉力输出，不需要额外搭建复杂的传动链路，就能直接给需要直线动作的机构提供动力源。

从结构设计逻辑来看，这款致动器采用了驱动端与杆体同轴集成的布局，驱动电机侧置在缸体尾部的安装位，通过内置的减速机构连接传动丝杠，有效压缩了整体的径向安装尺寸，不会因为驱动部分的凸起占用过多横向安装空间，适配很多安装边界局促的设备工位。外缸体采用截面规整的长条形结构，表面做了均匀的壁厚处理，既保证杆体伸缩过程中的导向刚性，也能给内部的传动部件提供足够的防护，避免车间里的粉尘、切削液飞溅进入传动间隙造成卡滞。伸出杆的端部做了铰接安装位的结构预留，尾部的驱动端也预留了对应的铰接固定点，实际安装的时候两端都可以通过销轴和设备机架做铰接连接，允许工作过程中存在小角度的摆动，抵消安装面的平行度误差，不会因为安装对位的偏差产生额外的侧向载荷损坏内部传动件。

参数匹配上，这款致动器的有效行程设定为300mm，能够覆盖绝大多数中小行程的直线驱动需求，额定输出推力可以达到1500N，空载运行速度控制在4mm/s，运行过程中速度平稳，不会出现低速爬行的问题，适合需要精准控制伸缩位置、对运行冲击有要求的工位。设计过程中特意做了传动副的自锁结构匹配，当驱动电机断电的时候，伸出杆可以自动锁止在当前位置，不需要额外增加抱闸或者锁紧机构，就能避免负载带动杆体回缩，提升设备运行的安全性。

建模的时候对各个配合面的公差做了对应预留，比如伸出杆和缸体前端导向套的配合间隙、丝杠和螺母的传动间隙、减速齿轮组的啮合间隙都做了符合实际加工装配要求的设定，不是单纯的外观建模，不管是用来做设备整体的装配干涉校验，还是拆解做零部件的加工出图，都能直接复用结构逻辑，不需要做大幅度的结构调整。缸体外部的走线槽、安装孔位都按照实际量产产品的布局做了还原，安装的时候不需要额外做打孔改型，直接按照模型上的安装位做机架适配就可以完成装配。
