牙科种植手术定位导向装置结构

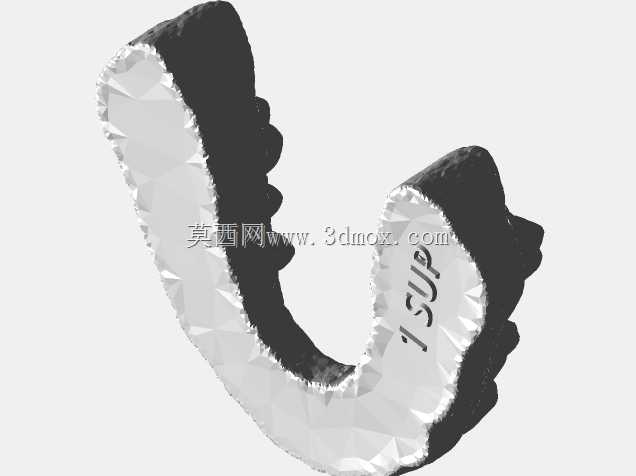

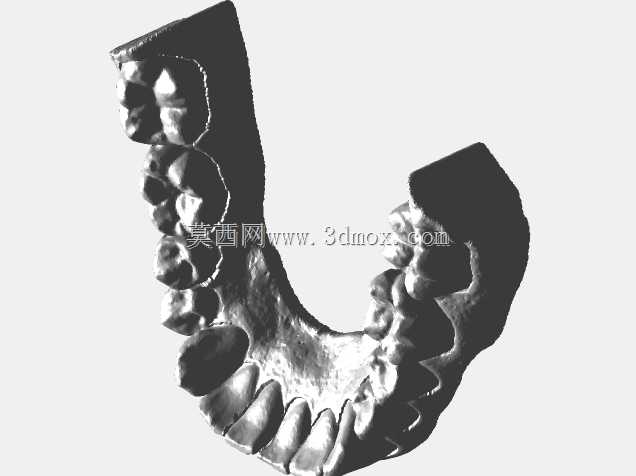

这款定位装置的核心应用场景覆盖口腔临床的种植备洞、牙体预备等需要高精度空间定位的诊疗环节，区别于传统自由手操作依赖术者经验的模式，装置通过与患者牙列印模的精准贴合，将术前规划的备洞角度、深度、位置参数直接映射到术区操作端，从结构层面规避人为操作的角度偏差、深度超差等风险。从设计思路来看，装置采用贴合牙列解剖形态的基座结构，基座完全复刻患者上下颌牙列的咬合面、邻面以及牙龈边缘的轮廓特征，安装时无需额外固定附件，依靠牙列本身的倒凹与邻面卡抱力即可实现稳定就位，就位后不会出现翘动、移位的问题，定位基准面与牙列的贴合间隙控制在临床允许的误差范围内，保证定位基准的一致性。装置的导向部分设置了与备洞工具匹配的导向通道，通道的轴向角度完全匹配术前规划的种植体植入方向，通道内壁设置有轴向限位结构，可配合备洞工具上的深度标记实现备洞深度的精准控制，避免备洞过深损伤下牙槽神经、上颌窦等解剖结构，或是备洞深度不足影响种植体初期稳定性。考虑到口腔内的操作空间限制，装置的整体外形做了充分的避让设计，导向结构的外轮廓避开了患者的唇部、颊部软组织牵拉范围，不会对术者的操作视野造成过多遮挡，同时基座的边缘做了圆弧钝化处理，避免就位和操作过程中划伤口腔黏膜。在安装边界的设计上，装置的就位方向完全匹配牙列的戴入方向，不存在倒凹干扰就位的问题，基座的覆盖范围根据术区位置做了针对性调整，单颗牙位的定位装置仅需覆盖术区相邻2-3颗天然牙即可获得足够的固位力，多牙位连续种植的定位装置则延伸覆盖至牙列稳定区，保证整体结构的刚性，避免操作过程中出现形变影响定位精度。装置的导向通道与基座采用一体化结构设计，不存在装配间隙带来的定位误差，结构表面做了光滑处理，适配临床常用的高温高压消毒流程，不会因为消毒过程出现形变、尺寸变化，可满足临床重复使用的结构强度要求。
