AK系列GBB螺栓托架分体式结构设计

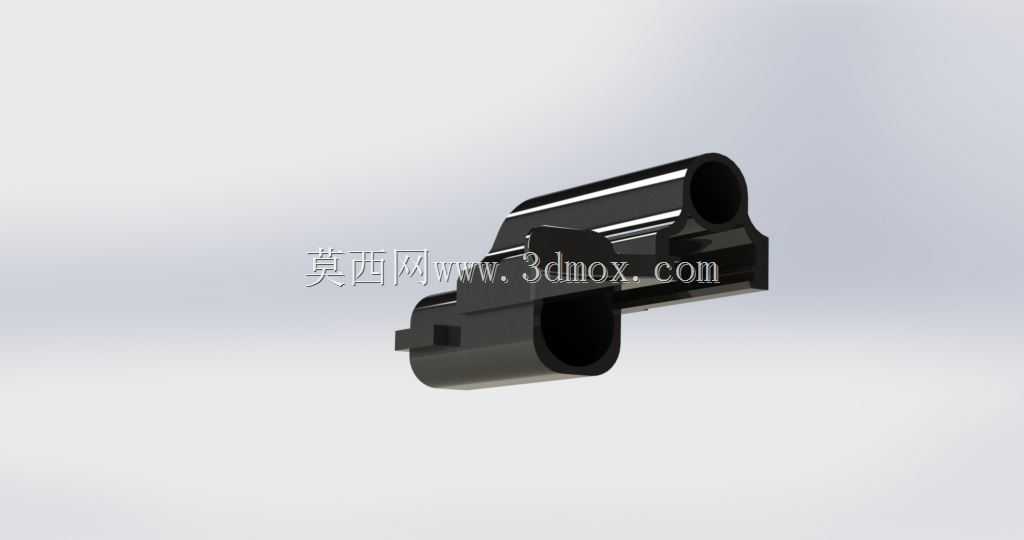

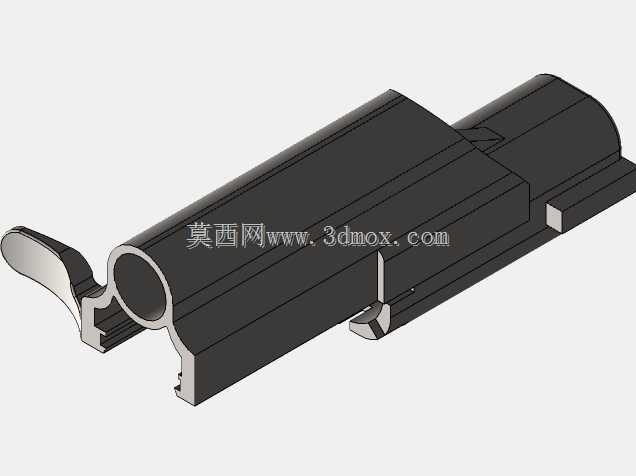

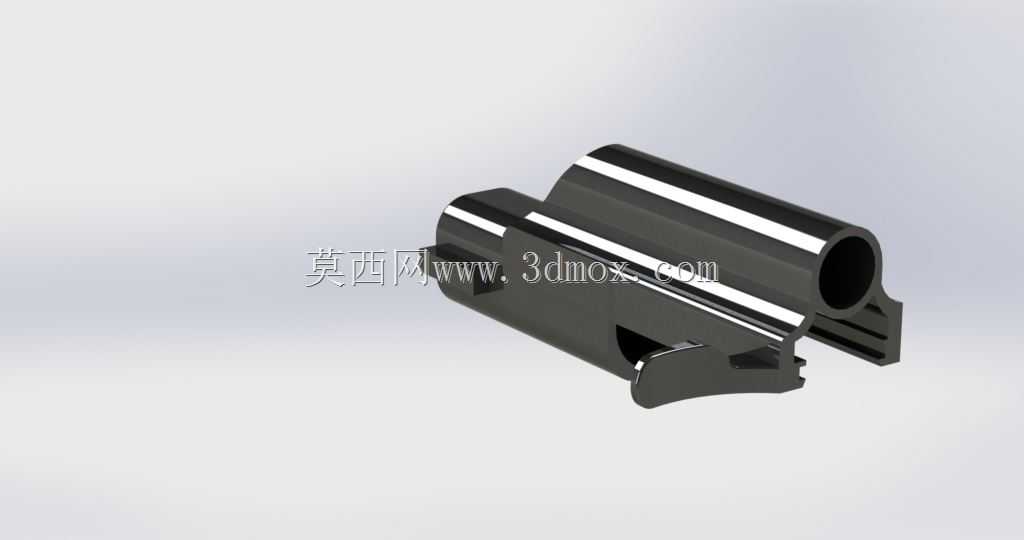

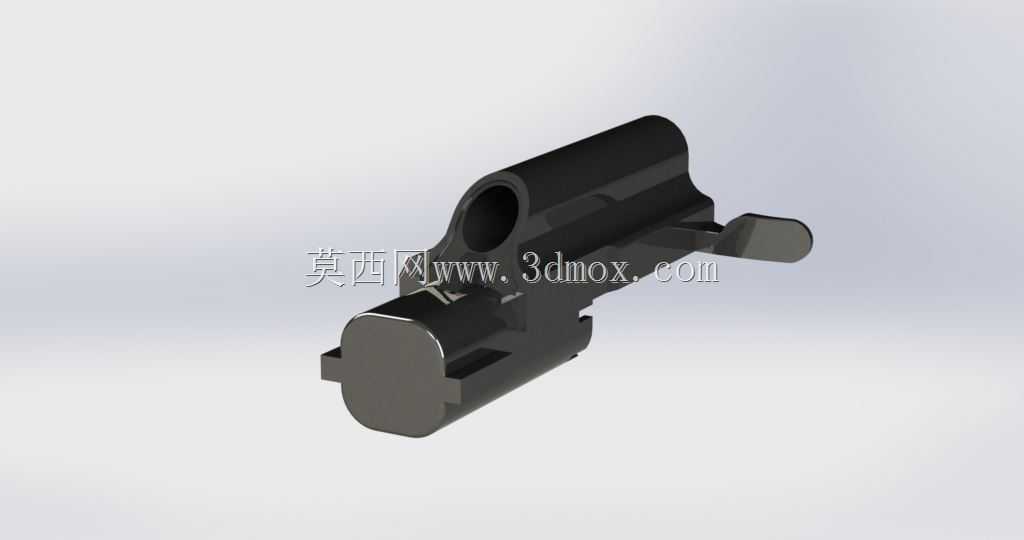

该托架作为枪械气枪类发射机构的核心承载连接件，主要应用在AK系列GBB发射器的击发组件装配环节，承担螺栓往复运动的导向、限位与载荷传递作用，日常使用中需要承受击发瞬间的往复冲击载荷，同时要保证螺栓运动轨迹的同轴度，避免出现卡滞、偏移影响击发可靠性。从结构设计逻辑来看，采用两件式拆分结构的核心考量是适配常规EDM线切割的加工行程限制，普通中小型快走丝线切割设备的单次装夹加工厚度有限，整体式结构的异形内腔与侧伸拨杆结构无法通过单次线切割完成成型，拆分后两个独立部件的轮廓均在常规线切割加工范围内，加工完成后通过粘接工艺完成拼合，不需要额外设计复杂的工装夹具就能保证拼接精度，大幅降低了小批量试制阶段的加工成本与周期。在功能特性层面，主体筒状结构的内孔需要与匹配的螺栓外径保持H7/h6的间隙配合，既要保证螺栓往复滑动的顺畅性，又要控制径向晃动量在0.02mm以内，避免击发时出现偏心磨损；侧部伸出的拨杆结构用于与快慢机调节组件联动，拨杆的摆动角度范围控制在35度，接触面做了R0.5的圆角过渡，减少联动过程中的应力集中；前端的十字凸台结构用于与机匣前端的定位槽配合，限制托架整体的周向转动，安装时凸台与定位槽的配合间隙控制在0.03mm，既保证装配便捷性，又不会出现使用过程中的松动异响。从安装边界来看，该托架整体长度控制在68mm，主体筒身外径18mm，安装时需要嵌入机匣对应的安装槽内，侧部拨杆需要对准机匣侧壁的让位槽，安装完成后端面与机匣贴合面的平面度公差要求0.02mm，避免出现装配间隙导致的受力不均；拼接粘接面设计在筒身中段位置，粘接面做了0.1mm深度的定位止口，粘接时不需要额外对齐就能保证两个部件的同轴度，粘接后整体的抗剪切强度可以达到120MPa，完全能够承受击发过程中的往复冲击载荷。在试制迭代过程中，最初的整体式结构需要采用五轴加工中心才能完成内腔成型，单件加工成本是分体线切割方案的6倍，且加工周期长，不适合小批量的原型验证；拆分后的结构除了线切割加工外，仅需要对配合面做简单的打磨去毛刺处理就能满足装配要求，后续如果需要批量生产，还可以直接基于拆分后的结构开模做粉末冶金成型，进一步降低量产成本。需要注意的是，粘接过程中需要严格控制粘接剂的涂布范围，避免粘接剂溢出进入内孔配合面，导致螺栓滑动卡滞，粘接后需要做保压固化24小时，再进行后续的装配调试，保证拼接强度满足使用要求。
