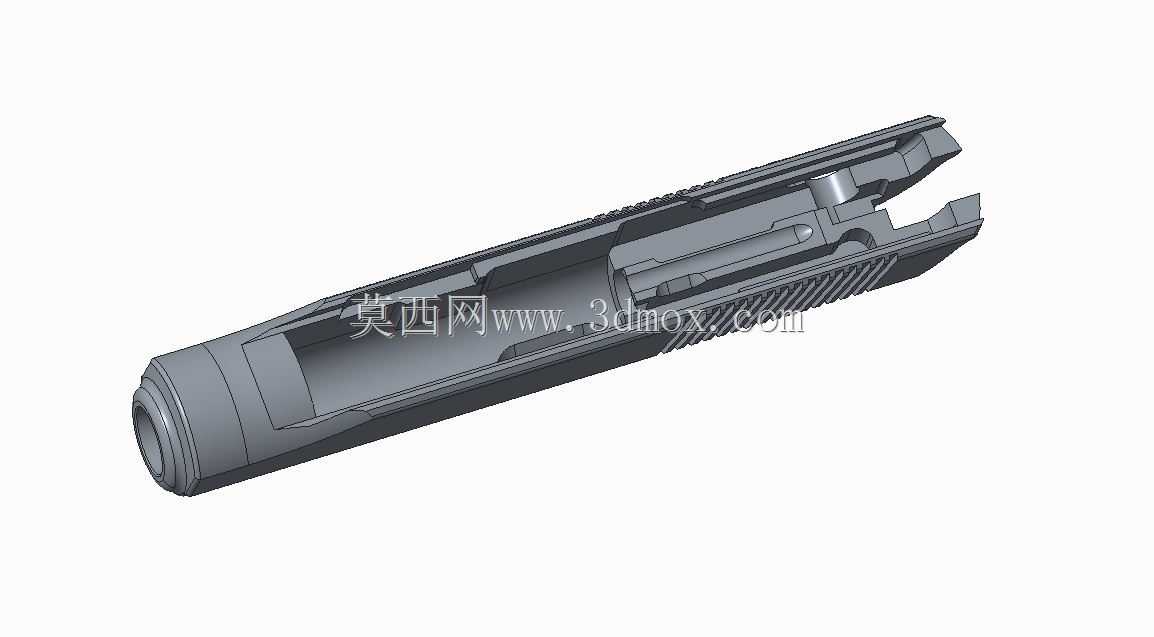

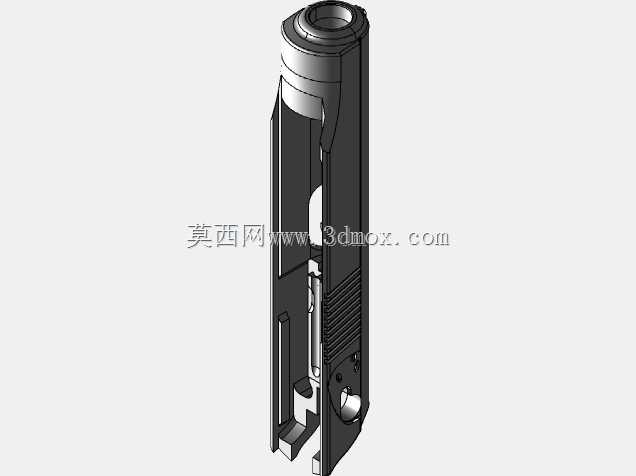

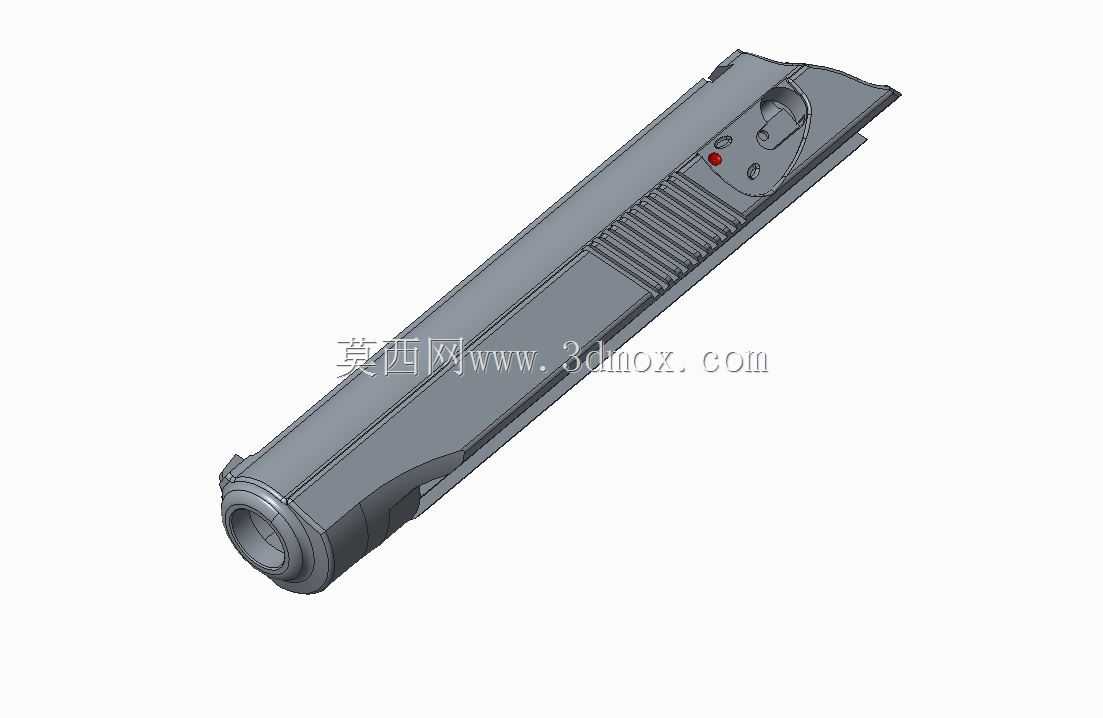

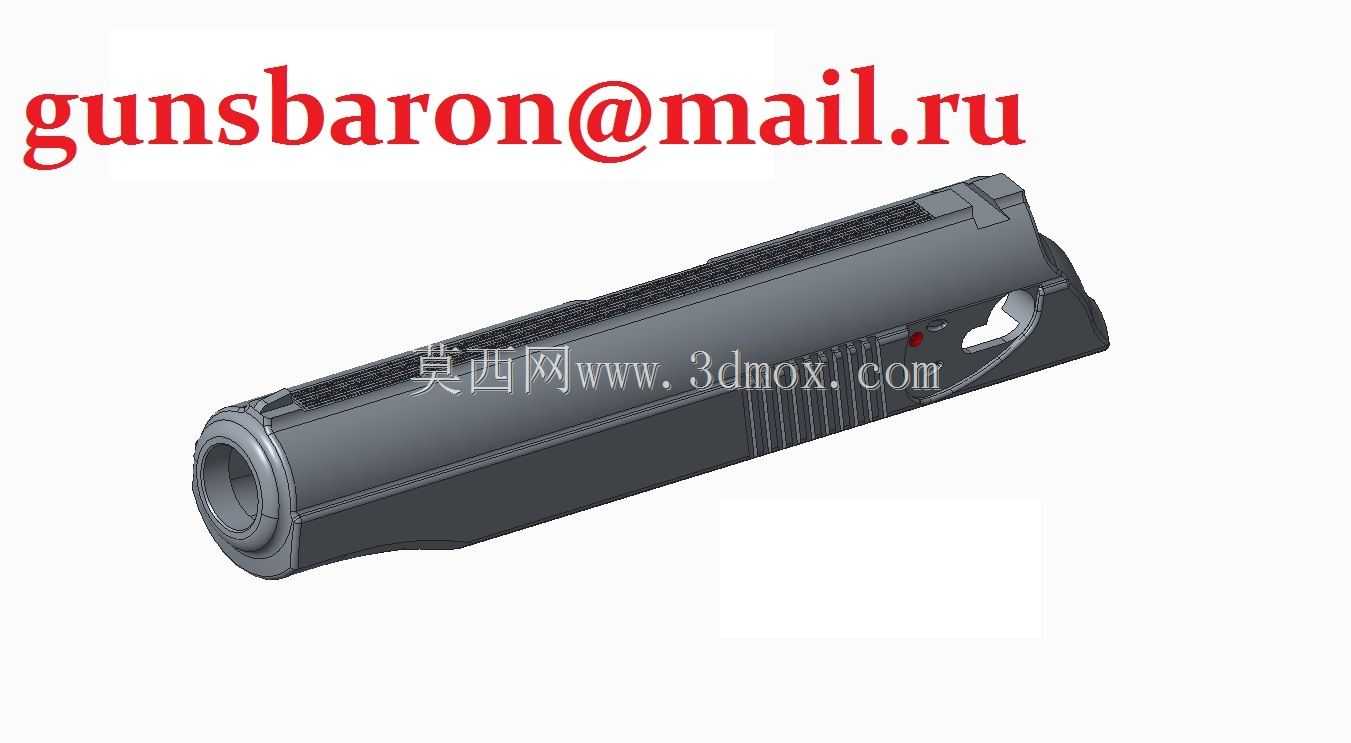

手枪套筒组件结构设计方案

该构件为手枪核心承载部件，日常在靶场训练装备、影视道具制作、枪械结构教学演示场景中承担核心功能，是半自动手枪完成自动循环的关键结构件。设计阶段首先围绕往复运动的行程边界做尺寸约束，整体外形贴合人手握持的虎口贴合弧度，侧面加工的防滑槽深度控制在0.8mm，槽间距2.2mm，保证手动上膛时手指接触的摩擦力足够，不会因为手汗或者戴薄手套出现打滑情况。前端的内衬套孔与枪管的配合间隙控制在0.02mm到0.04mm之间，保证往复运动时枪管的导向精度，避免射击过程中出现枪管偏移影响散布精度。构件内部的导轨槽与套筒座的导轨配合面做了等宽设计，配合间隙预留0.03mm，既保证往复运动的顺畅度，又不会因为间隙过大出现晃动影响击针与弹底窝的对中度。侧面的抽壳钩让位槽深度经过反复校核，保证抽壳钩在整个后坐行程中不会与套筒内壁发生剐蹭，同时抛壳窗的开口尺寸经过优化，能够适配对应口径弹壳的抛出轨迹，不会出现卡壳故障。尾部的击针让位孔与击针的同轴度公差控制在0.015mm以内，保证击针打击底火时的对中度，避免出现击发无力或者击穿底火的情况。构件顶部的瞄具安装槽采用直槽设计，安装基准面平面度公差0.01mm，保证机械瞄具安装后的归零精度，不需要额外修锉即可完成装配。整体壁厚分布经过受力仿真优化，在承受膛压的前端位置壁厚加厚1.2mm，保证击发瞬间的结构强度不会出现形变，而握持区域的壁厚适当减薄，控制整体重量在合理区间，降低往复运动时的后坐冲量，提升连续射击时的操控性。设计过程中还考虑了日常维护的便利性，构件与套筒座的分解不需要额外工具，只需要按下对应分解销即可将套筒从前端滑出，内部的击针、击针簧、抽壳钩都可以直接从套筒尾部取出，日常擦拭保养不需要复杂操作。外形轮廓的所有棱边都做了R0.5mm的圆角处理，避免操作时尖锐棱边划伤手部，同时也减少携行时对枪套的磨损。安装边界方面，套筒的总行程控制在38mm，保证后坐到位时能够完成抽壳、抛壳、压倒击锤的全套动作，复进时能够顺利推弹上膛并完成闭锁，整个运动轨迹没有多余的干涉点，所有让位结构都避开了内部的复进簧、击发机构等部件，装配后各部件运动互不干扰。
