SVD步枪回位弹簧导向套结构设计

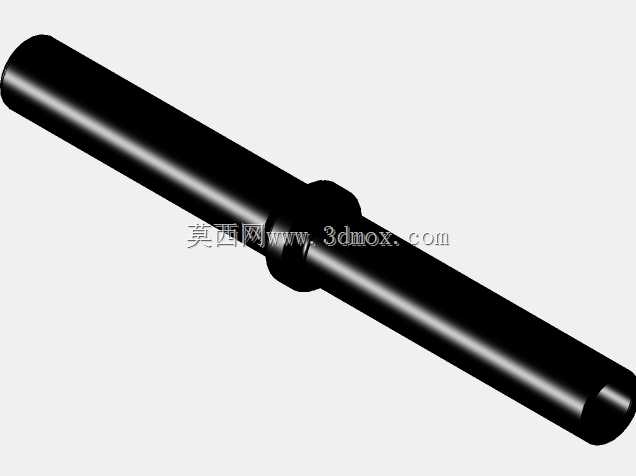

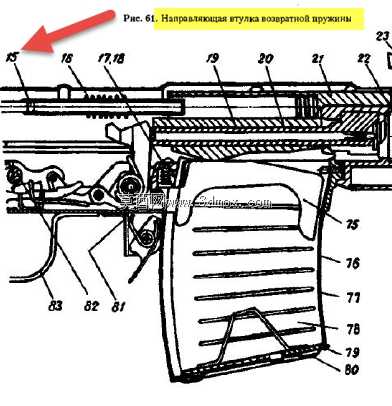

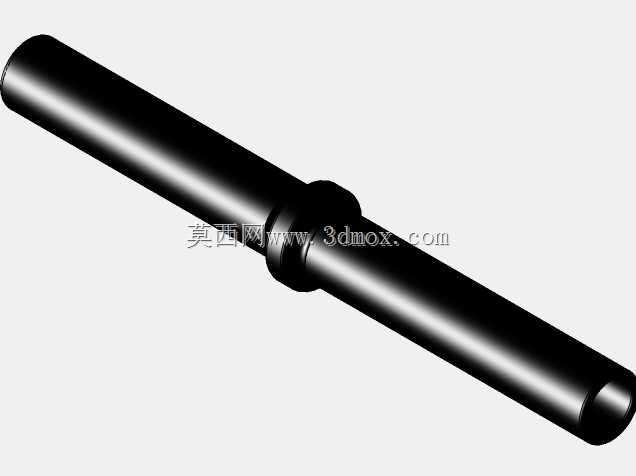

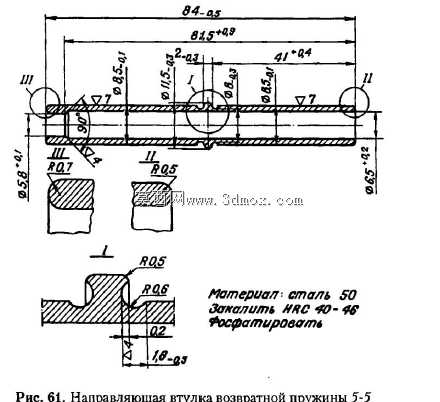

这款导向套是适配SVD系列半自动步枪自动机循环系统的核心配套零件，主要承担回位弹簧的径向约束与轴向导向作用，在枪械连续击发的往复运动场景中，能够避免弹簧在压缩、伸展过程中出现径向弯折、卡滞、偏磨等问题，保障自动机动作的顺畅性与一致性，是提升枪械动作可靠性的关键小型结构件。从结构设计逻辑来看，零件整体采用中空长轴式构型，主体为等外径的光滑圆柱管身，中部设置一圈凸起的定位轴肩，管身内孔为贯通式光滑腔道，既可以为回位弹簧提供稳定的安装容纳空间，也能为配套的导杆部件提供滑动导向基准。中部的定位轴肩是整个零件的安装定位基准，装配时轴肩的两个端面分别抵靠机匣内对应的限位台阶与弹簧端面，既可以限制导向套自身在机匣安装腔内的轴向窜动，也能为回位弹簧提供平整的承压端面，避免弹簧端部因受力不均出现歪斜磨损。管身的外径尺寸与回位弹簧的内径保持合理的间隙配合，间隙量控制在既能让弹簧顺畅套入，又不会让弹簧在压缩过程中出现过大径向偏移的范围，兼顾装配便利性与导向稳定性。管身的长度尺寸匹配回位弹簧的最大压缩行程与安装预压量，确保弹簧在全行程压缩过程中，始终有足够长度的管身提供径向约束，不会出现弹簧末端脱离导向的情况。零件两端的管口均做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时刮伤弹簧表面涂层或者机匣内其他零件，也能引导弹簧与导杆顺利套入，降低装配难度。从实际使用场景的受力角度考虑，零件在工作过程中主要承受弹簧压缩时的径向挤压力与轴肩部位的轴向压应力，整体受力状态平稳，没有复杂的交变冲击载荷，因此结构设计上没有设置额外的加强筋或者异形结构，整体构型简洁规整，加工工艺性好，适合采用冷拔钢管经车削加工成型，表面做发黑处理即可满足耐磨与防锈的使用要求。在安装边界上，零件的最大外径由中部定位轴肩的尺寸决定，该尺寸与机匣内的安装腔内径为小间隙配合，确保导向套在安装腔内不会出现径向晃动，管身部分的外径小于轴肩外径，能够顺利伸入弹簧内圈与机匣的避让腔道中，贯通的内孔尺寸匹配自动机导杆的外径，为导杆的往复运动提供辅助导向，避免导杆在长行程运动中出现偏斜。整个零件没有复杂的曲面或者特殊结构，所有特征均为回转体结构，建模过程中通过回转特征即可完成主体构型，再对边缘倒角进行细节处理就能得到完整的三维模型，模型的尺寸公差与形位公差设置完全贴合枪械零部件的实际加工要求，轴肩的两端面设置了垂直度公差要求，确保承压时受力均匀，管身外圆与内孔设置了同轴度公差，保障导向过程中不会出现卡滞。
