AK系列步枪弹匣锁销及配套弹簧结构

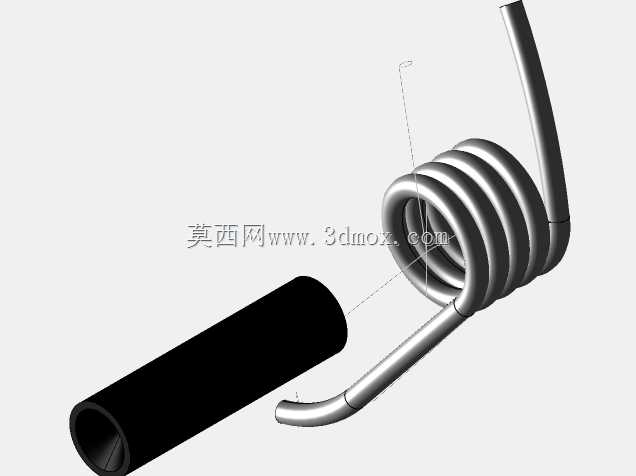

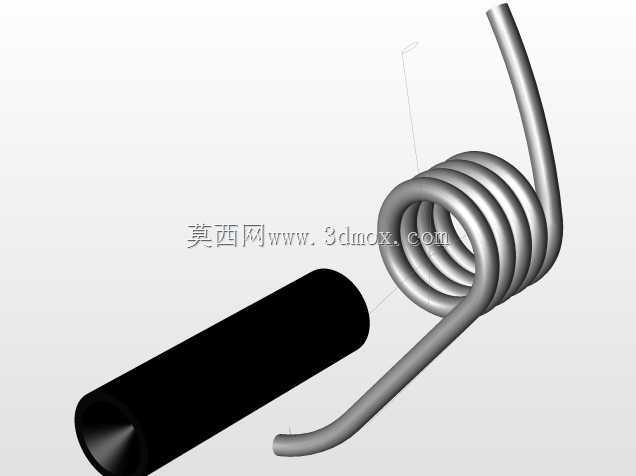

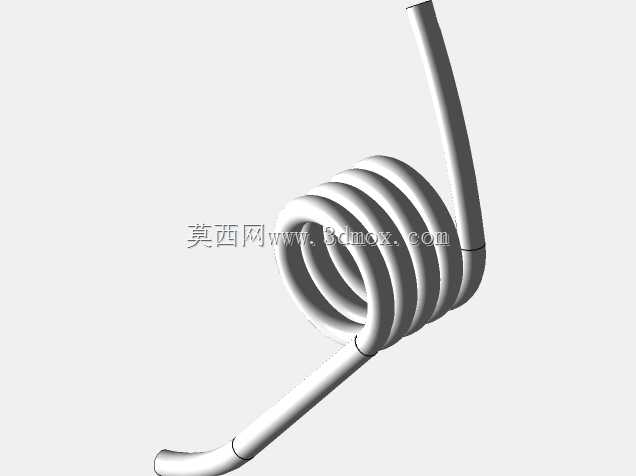

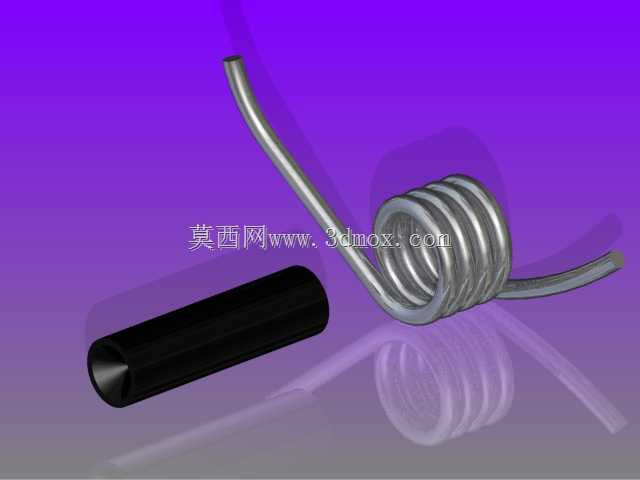

在轻武器结构设计领域，弹匣锁止组件是保障供弹可靠性的核心小尺寸部件，本次呈现的锁销与扭簧组合，适配AK及AK-47系列步枪的弹匣固定机构，是整枪供弹系统中承担定位、锁止、解锁复位功能的关键配套零件。这类零件的实际应用场景覆盖军用制式枪械维护、民用枪械改装、轻武器教学实训等多个领域，在实弹射击场景下，需要承受反复插拔弹匣带来的冲击载荷，同时在泥水、沙尘等恶劣环境下仍要保持动作顺畅，不能出现卡滞、锁止失效的问题。从功能特性来看，圆柱形锁销承担主要的卡位受力，插入机匣对应的销孔后，直接卡入弹匣本体的定位卡槽内，限制弹匣上下、前后方向的位移，避免射击过程中弹匣受后坐力震动脱落；配套的扭簧则套在锁销对应的安装轴段上，两个伸出的扭臂分别抵靠在机匣内壁和锁销的驱动凸台上，常态下保持锁销处于伸出锁止位置，当按压弹匣释放卡笋时，锁销压缩扭簧向内回缩，解除对弹匣的限位，即可完成弹匣拆卸动作。设计过程中首先要匹配AK系列机匣的安装边界，锁销的外径需要和机匣上的安装销孔保持小间隙滑动配合，间隙控制在0.02-0.05mm区间，既保证滑动顺畅，又避免间隙过大导致锁销晃动、弹匣定位偏移；扭簧的中径要适配锁销的安装轴径，保证弹簧套入后不会出现径向窜动，扭臂的折弯角度需要严格匹配机匣内部的抵靠面位置，确保弹簧压缩行程刚好对应锁销的解锁位移量，不会出现弹簧过压缩导致塑性变形，或是预压力不足导致锁止不可靠的问题。外形尺寸方面，锁销整体为细长圆柱结构，头部做倒角导向处理，方便装配时顺利插入销孔，尾端设置有扭簧定位的扁位结构，避免弹簧工作时和锁销发生相对转动；扭簧的有效圈数根据所需复位力矩计算确定，钢丝直径的选型兼顾弹性和抗疲劳性能，在反复压缩数千次后仍能保持稳定的弹力输出，不会出现弹力衰减导致的锁止失效。实际建模过程中，需要重点还原扭簧的螺旋升角、扭臂的空间折弯角度，以及锁销表面的定位槽、倒角等细节特征，保证模型导入装配环境后，可以直接完成虚拟装配验证，检查锁销行程是否和弹匣卡槽位置匹配，弹簧在全行程范围内是否会和周边零件发生干涉，为后续的零件加工、整枪装配调试提供准确的三维数模依据。
