便携折叠式双筒观测望远镜结构设计

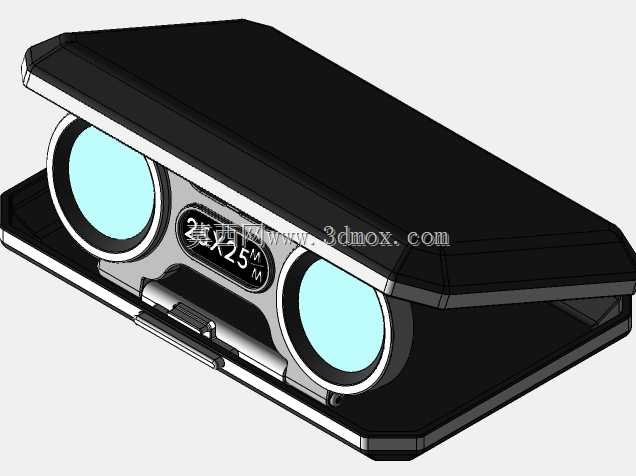

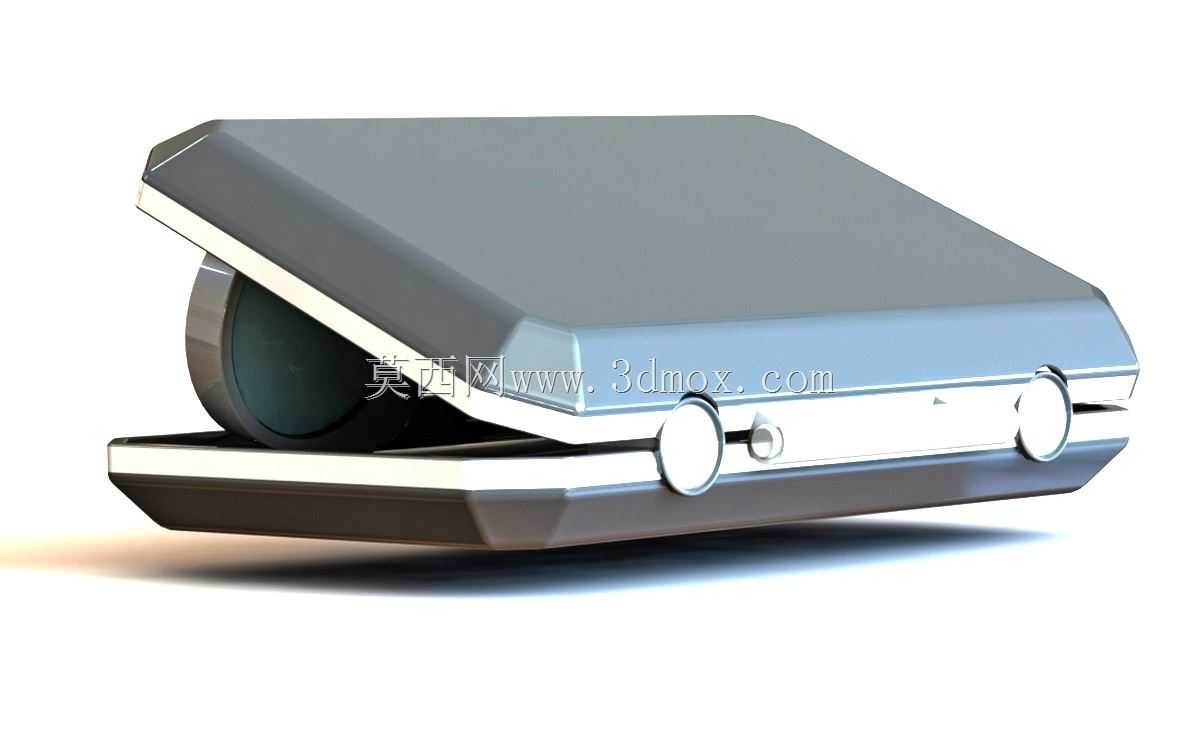

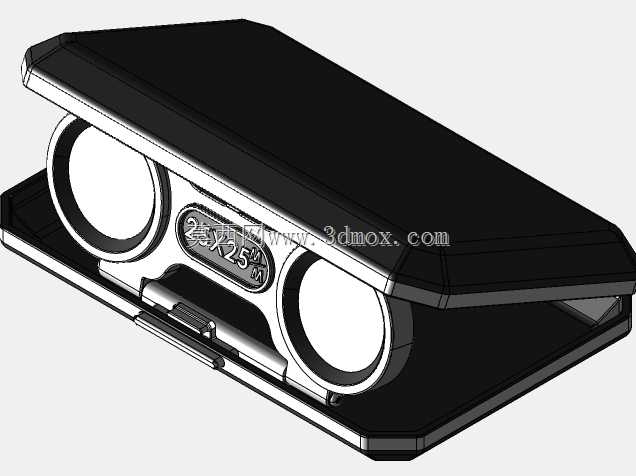

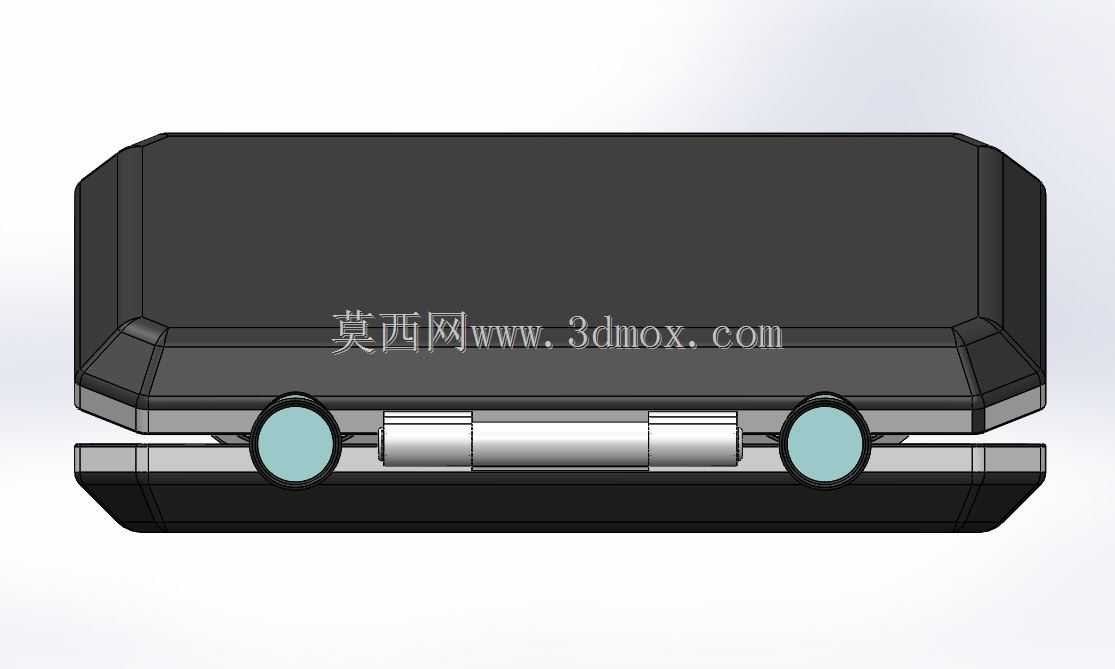

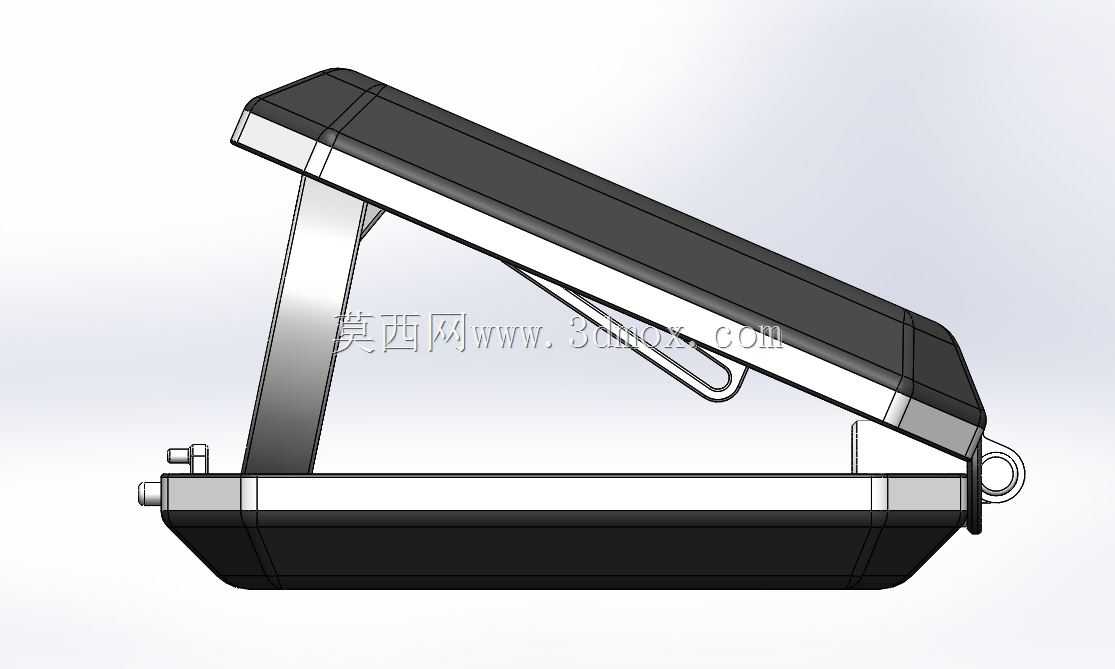

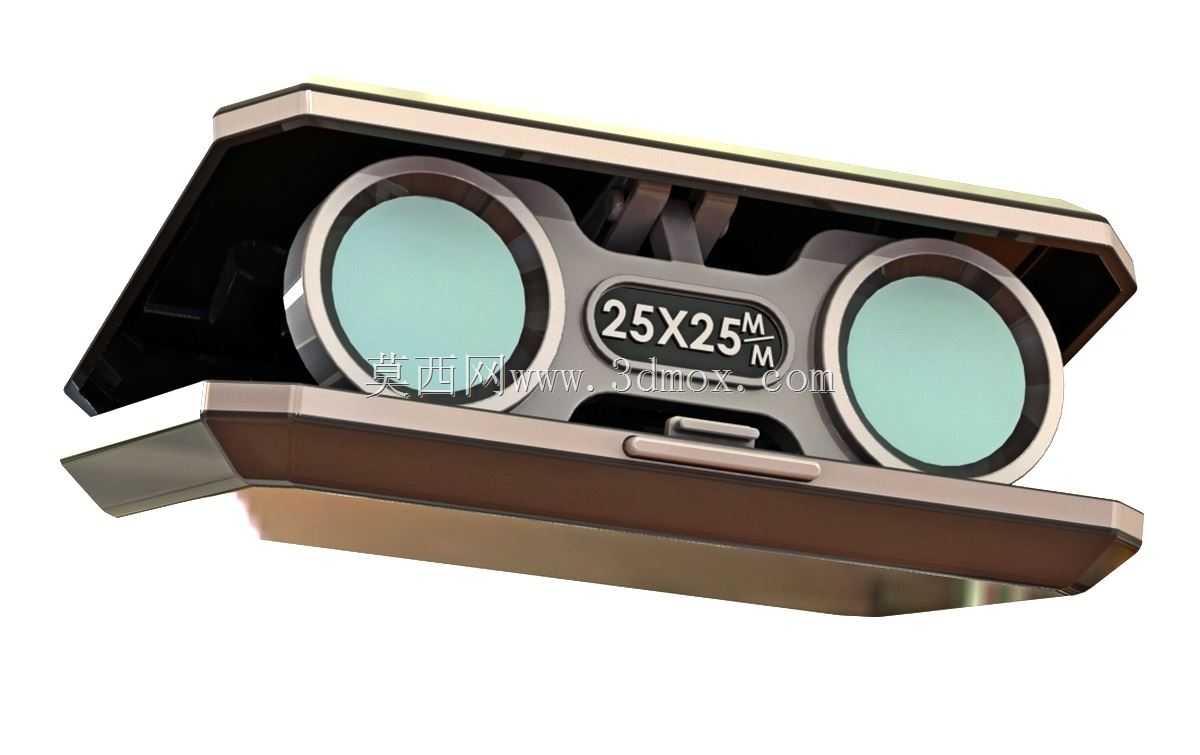

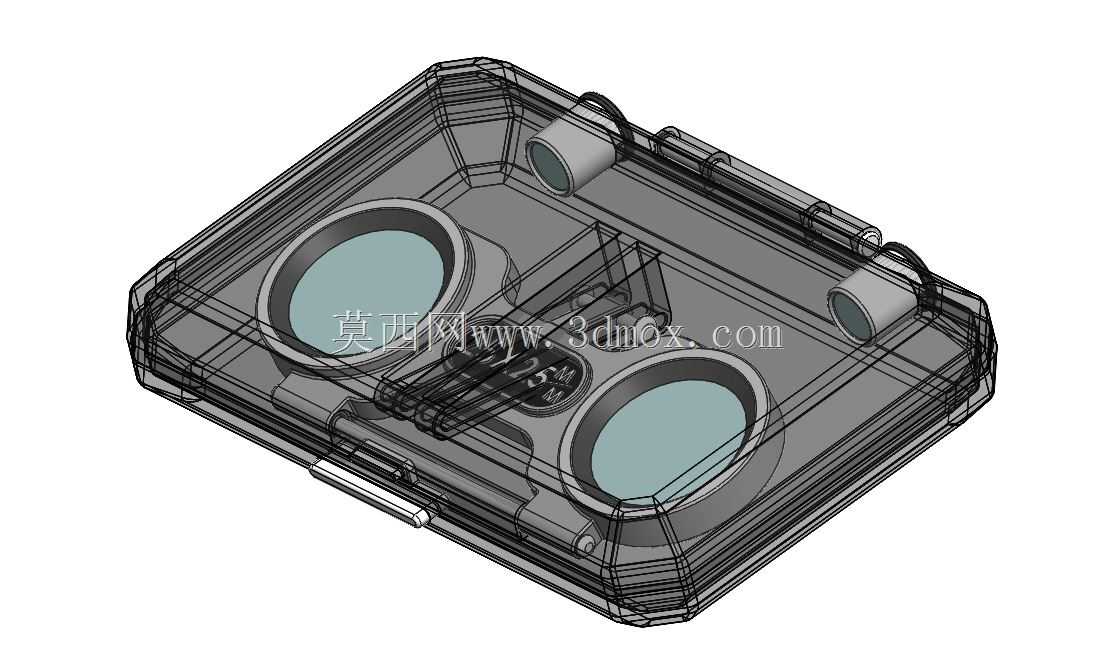

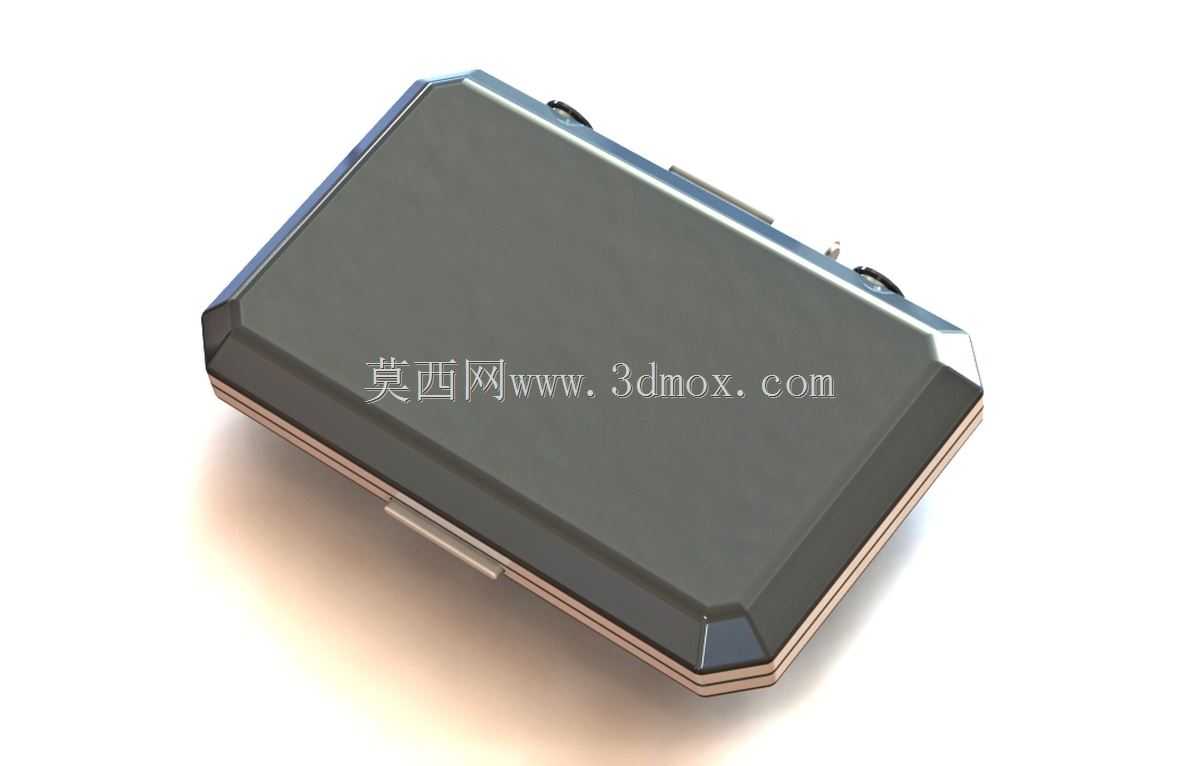

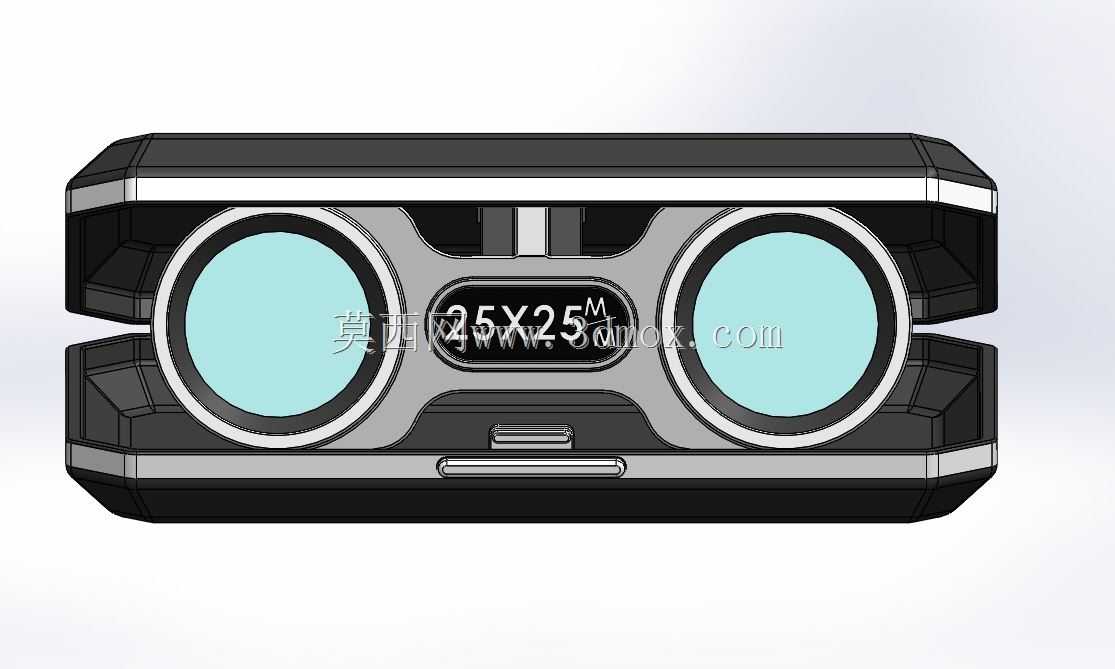

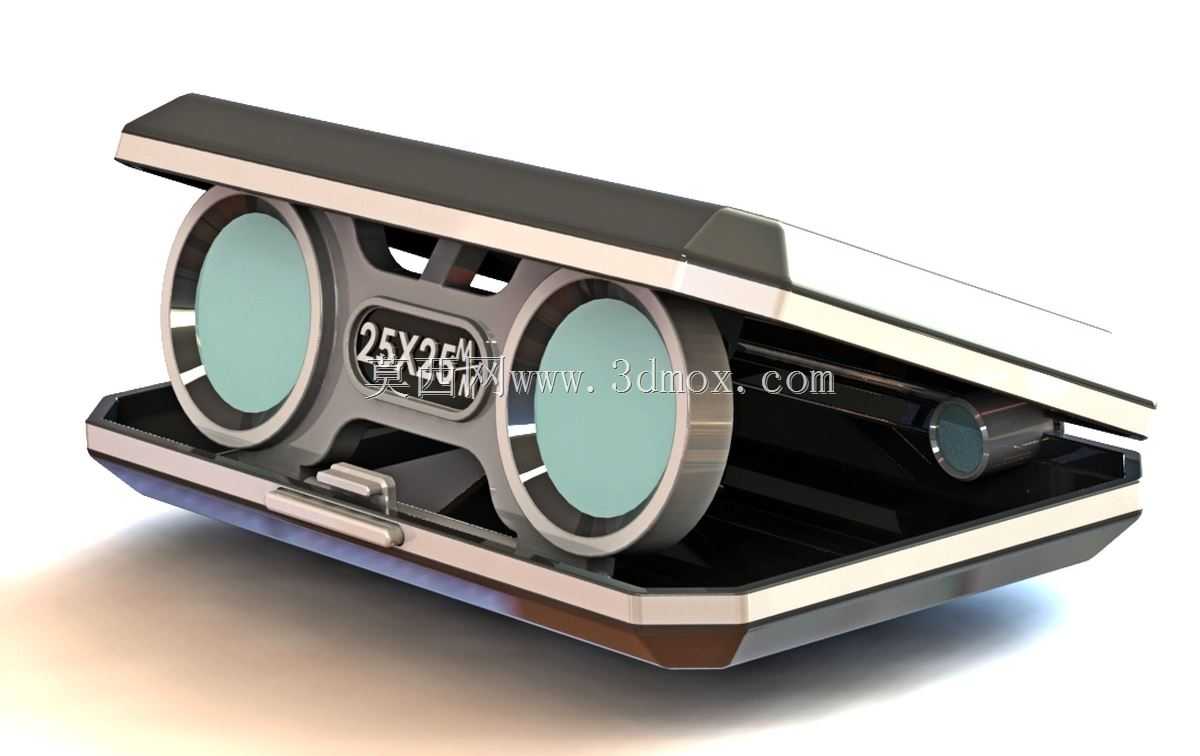

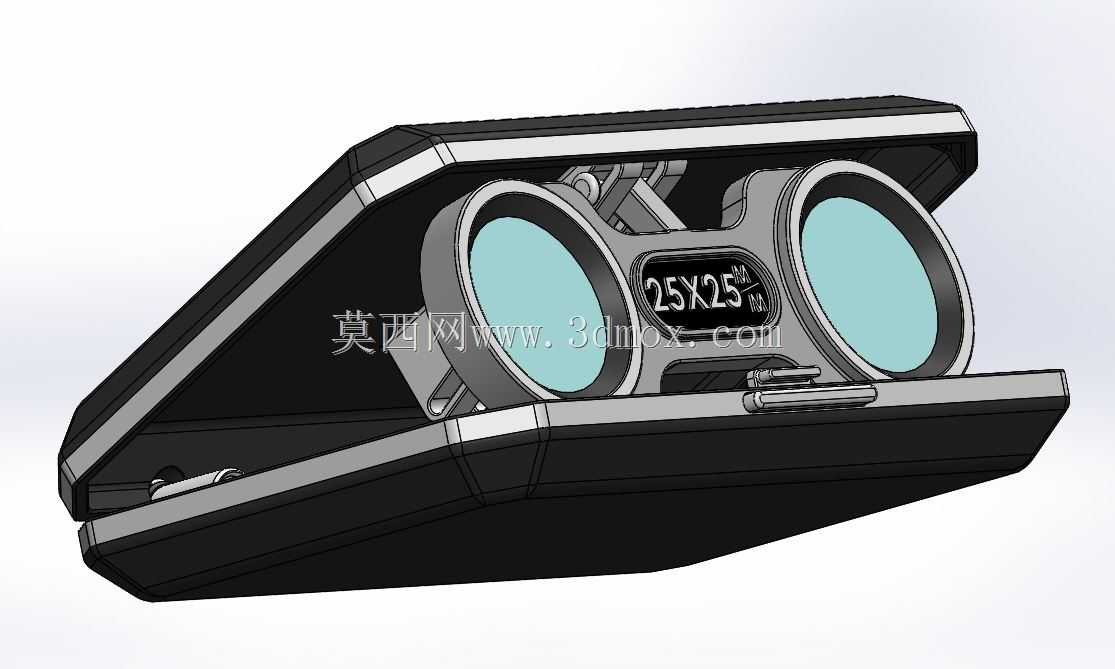

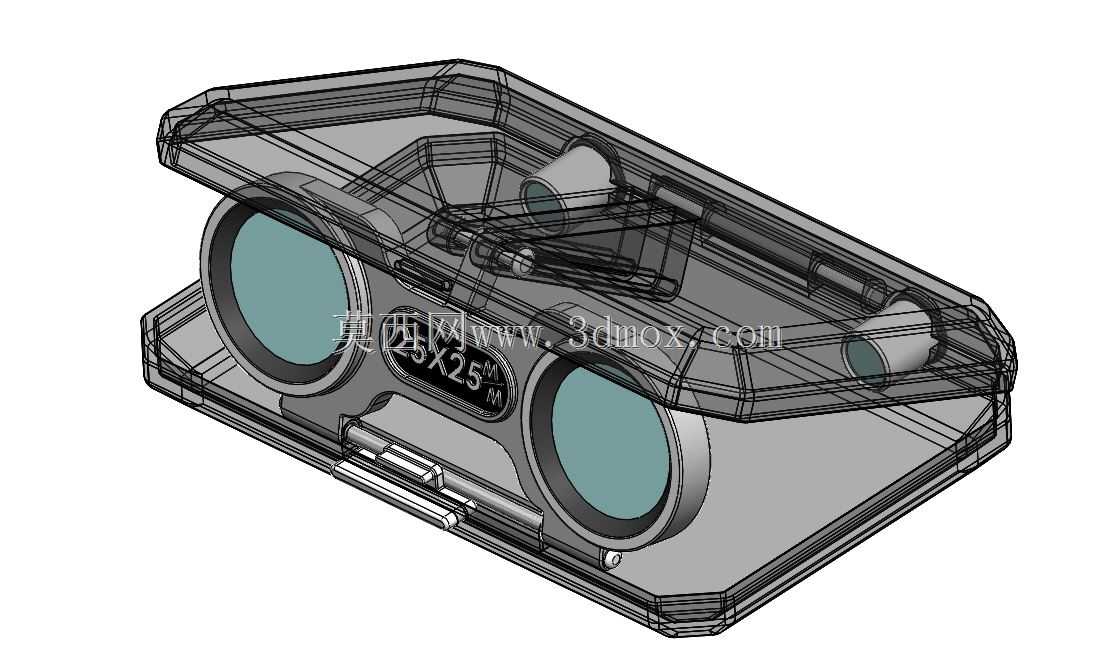

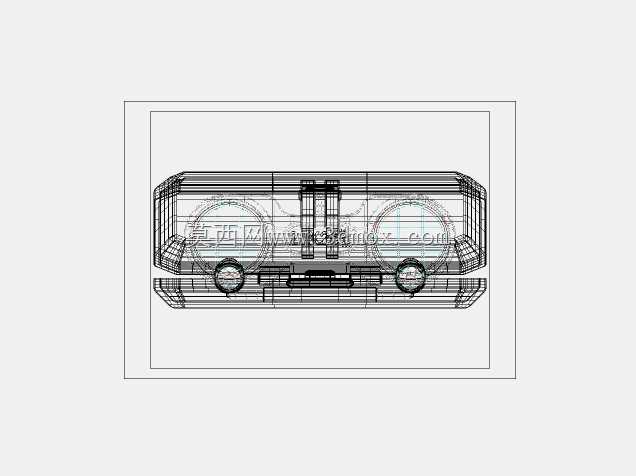

这款折叠双筒观测设备的结构设计，核心围绕便携场景下的光学观测需求展开，在保证光学通光口径与放大倍率匹配的前提下，通过折叠收纳结构将整机收纳厚度压缩至常规直板便携设备的尺寸区间，可轻松放入上衣口袋、小型随身包内，适配户外徒步、野外勘测、赛事观览、远距离定点观察等多类使用场景。从结构设计逻辑来看，镜身采用上下翻盖式折叠壳体作为承载主体，壳体边缘做圆弧过渡处理，既避免开合过程中夹手，也能在跌落时通过壳体棱边的形变吸收部分冲击能量，保护内部光学镜片与调焦结构。两个镜筒通过中部的联动支架连接，支架转轴处设置阻尼限位结构，开合时可根据使用者的瞳距自由调整镜筒间距，调整到位后依靠阻尼保持固定，不会在使用过程中出现镜筒偏移、光轴错位的问题。镜筒前端的物镜组采用压圈式固定结构，压圈与镜筒内壁通过细牙螺纹连接，装配时可通过调整压圈的旋入深度微调物镜的轴向位置，保证光轴与镜筒轴线的同轴度，镜片与镜筒内壁之间设置弹性隔圈，抵消温度变化带来的结构形变，避免镜片受挤压产生应力碎裂。中部镜桥位置集成了倍率标识与调焦拨轮，拨轮表面做防滑滚花处理，单指即可推动完成焦距微调，调焦行程覆盖从近距观测到无穷远的对焦范围，调焦阻尼均匀无卡顿，不会出现调焦过松导致的焦距漂移问题。壳体上盖内侧设置有软质缓冲垫，折叠收纳时缓冲垫贴合物镜表面，避免镜片与硬质壳体直接接触产生划痕，同时上盖闭合后通过侧边的弹性卡扣锁止，携带过程中不会意外展开。从安装边界来看，折叠状态下整机的长宽尺寸与常规大屏移动设备接近，厚度控制在20mm以内，展开状态下镜筒的最大转动角度不超过120度，使用时无需额外的支撑结构，单手握持即可完成操作。镜身内部的光学通道做了消光螺纹处理，减少杂散光在镜筒内壁的反射，提升观测时的画面对比度，壳体采用轻量化的工程塑料材质，表面做哑光磨砂处理，既降低整机重量，也避免强光下的反光暴露观测位置。结构设计时充分考虑了日常使用的磨损问题，转轴位置采用金属嵌件与塑料壳体结合的方式，避免反复开合导致的转轴孔磨损松动，卡扣位置做了加厚处理，保证数千次开合后仍能保持可靠的锁止力。
