履带式多管火箭温压发射作战装备结构

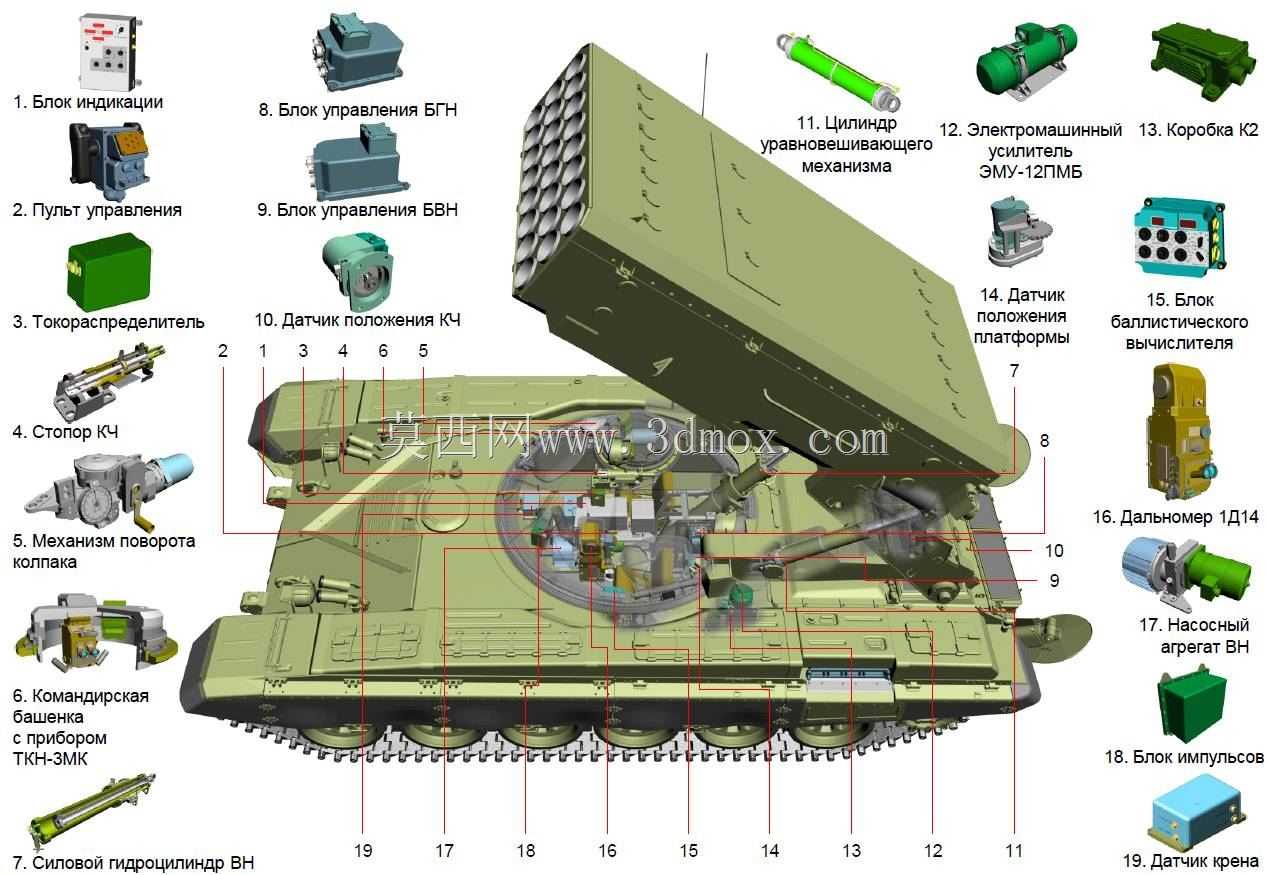

该装备采用成熟履带式装甲底盘承载，整体布局沿用主战坦克底盘的行走机构设计，七对负重轮搭配挂胶履带板，可适应泥泞、滩涂、碎石坡等复杂非铺装路面通行，接地比压控制在0.08MPa以内，能在松软土质区域保持稳定行驶状态，不会出现沉陷打滑问题，满足野战环境下快速机动转场的使用需求。上部发射模块采用箱式定向器布局，24联装发射管分三排规整布置在装甲炮塔结构内，定向器轴线具备统一俯仰调节能力，可根据打击目标距离调整发射仰角，覆盖近程到中程的面目标打击范围。

从结构设计逻辑来看，底盘与上部发射模块采用刚性连接加缓冲阻尼的安装形式，发射时产生的巨大后坐力可通过阻尼结构分散到底盘主梁与行走机构上，避免单次发射后车体位移过大影响后续齐射精度，炮塔外部覆盖薄装甲板，可抵御轻武器子弹与炮弹破片冲击，保护内部观瞄、调炮设备不受损。乘员舱布置在底盘前部，与发射模块之间设置防火隔热隔墙，避免发射时尾焰高温传导至乘员区域，舱内预留观瞄设备、火控终端的安装点位，可直接适配现有装甲车辆的人机操作界面布局。

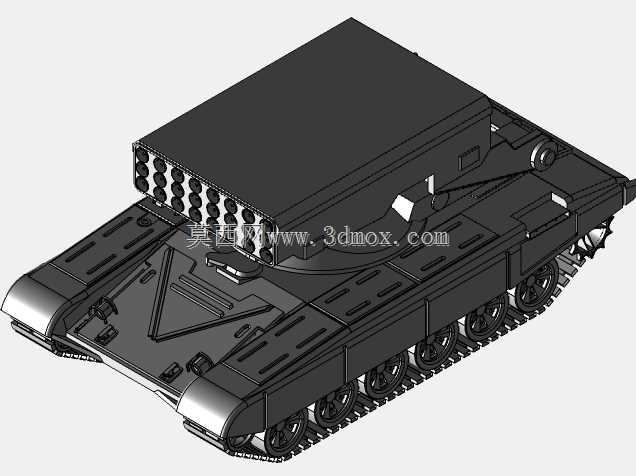

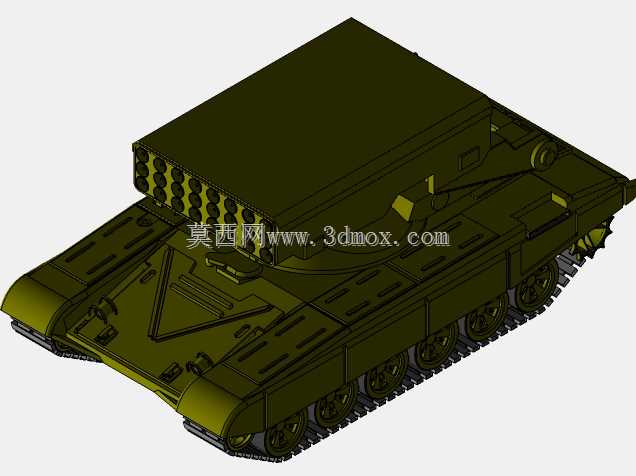

实际应用场景中，这类装备主要配属陆军合成营级作战单位，负责打击敌方集群步兵阵地、加固工事、装甲车辆集结点等面目标，温压战斗部可在密闭工事内产生超压与高温效应，对隐蔽目标的毁伤效率远超常规爆破弹药。建模过程中严格还原了装备的外形安装边界，整车宽度控制在3.6米以内，高度不超过3.3米，可直接通过铁路平板车运输，也能适配多数舟桥设备的通行承载要求，上部发射模块的旋转半径、俯仰行程都按照实际作战参数设置，可直接用于战术推演、装备展示、教学演示等场景，结构细节上还原了履带张紧机构、炮塔侧部检修舱口、底盘前部牵引钩等附属结构，所有部件的装配关系符合装甲车辆的实际设计规范，不存在结构干涉问题。
