勃朗宁M1919半自动枪械右侧板结构件

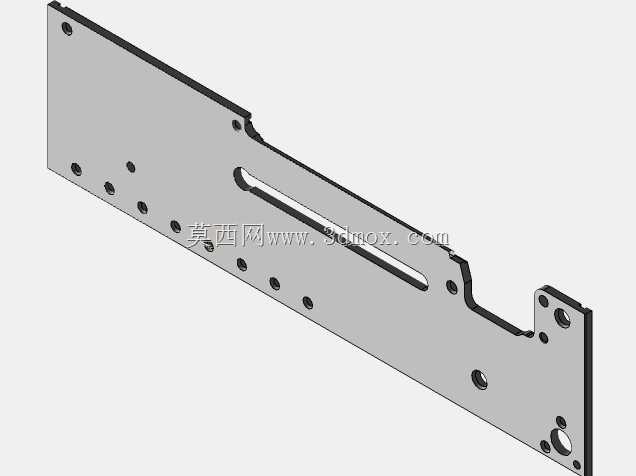

该结构件作为勃朗宁M1919半自动枪械的右侧承载板件，在枪械整体装配体系中承担着机匣侧部封闭、内部运动构件行程限位、附属组件安装定位的核心作用，在枪械实际使用场景中，需要承受自动机往复运动带来的周期性冲击载荷，同时为复进机构、供弹关联组件提供稳定的安装基准面。从结构设计逻辑来看，板件整体采用薄板类成型思路，主体轮廓贴合机匣右侧的装配边界做适配性裁切，边缘设置的多组不同直径通孔，分别对应机匣连接销钉、组件固定螺栓的穿装需求，孔位公差严格匹配枪械装配的互换性要求，避免出现装配错位导致的构件运动卡滞。板件中部预留的长条形通槽，是为自动机运动过程中的凸起构件预留的行程避让空间，槽体两端做圆弧过渡处理，能够有效分散构件往复运动接触时的应力集中，避免长期冲击载荷下出现槽边裂纹扩展的问题。板件表面分布的多组等距小圆孔，一方面用于减轻板件自身重量，平衡枪械整体的重心分布，另一方面也可作为内部积尘、残留火药燃气的排出通道，降低恶劣使用环境下杂物淤积对枪械动作可靠性的影响。从安装边界来看，板件的左侧贴合面完全匹配机匣主体的侧部安装面，上部的异形裁切轮廓对应枪械机匣上部的组件装配缺口，下部的凸台结构用于定位扳机组件的侧部护罩，所有安装孔位的中心距均严格对应枪械整体的装配尺寸链，不需要额外修配即可完成与其他构件的拼接装配。在实际建模过程中，板件的所有折弯、裁切特征均参考实物的测绘尺寸还原，孔位的沉头深度、板件的局部加厚区域都做了精准还原，能够直接用于枪械结构原理演示、配件复刻加工的参考依据，也可作为同类薄板类承载结构件的设计参考，帮助结构设计人员理解冲击载荷下侧封板件的结构强化思路、避让特征的设计逻辑，以及装配定位特征的排布方式。
