多用途履带式装甲输送车结构设计

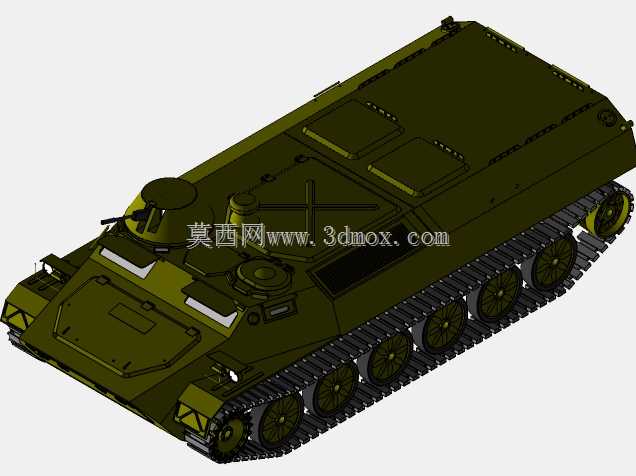

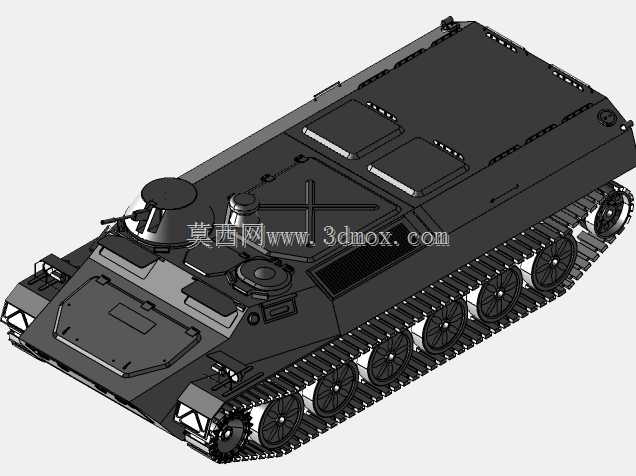

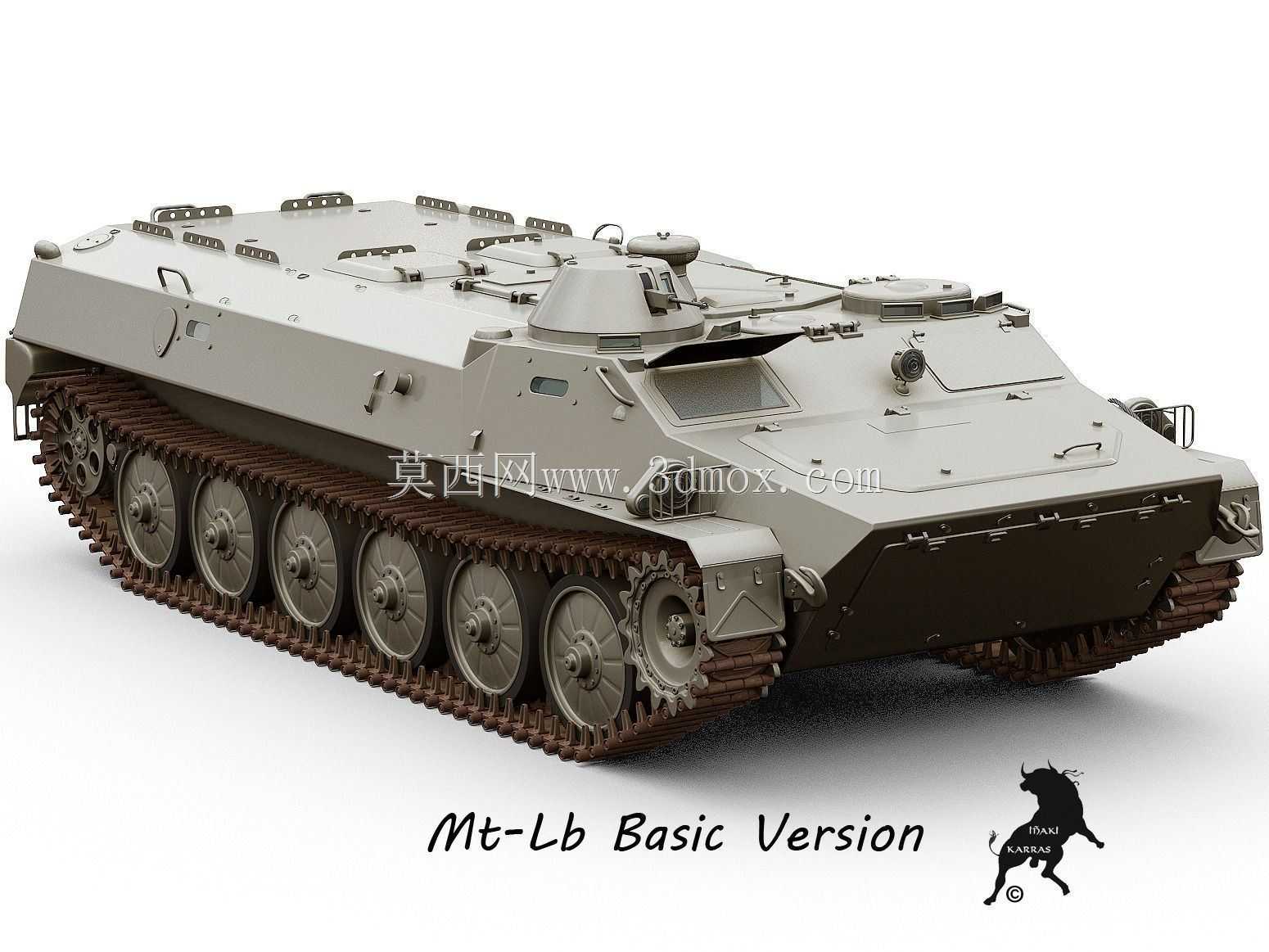

这款履带式装甲输送车的三维结构设计，核心围绕复杂地形下的人员与物资投送需求展开，在前期结构规划阶段，优先考虑了越野通行能力与车体防护的平衡，整体采用全封闭焊接车体布局，车头部分设置大倾角装甲板，既可以优化迎弹角度，也能在涉水、穿越植被区域时减少行进阻力。行走系统采用六对负重轮搭配履带板的结构设计，每侧负重轮都匹配独立的扭杆悬挂行程预留，建模过程中严格还原了主动轮、诱导轮与托带轮的相对安装位置，确保履带张紧度调节的安装边界符合实际装配要求，履带板的啮合齿形与主动轮齿圈完全匹配，避免运动仿真中出现卡滞、跳齿的问题。车体上部设置多组可开启舱盖，分别对应乘员进出、动力舱检修、载员舱通风的不同功能需求，舱盖的铰接位置、开启角度都在建模时做了运动干涉检查，保证舱门开启时不会与车体上部的观瞄设备、武器基座产生碰撞。车头位置的驾驶舱观察窗采用内嵌式安装结构，预留了装甲防护板的安装空间，车体侧面的载员舱射击孔位置按照人体工程学布局，匹配载员坐姿状态下的射界范围。动力舱布置在车体前部靠前位置，建模时预留了发动机、传动系统的安装接口，散热系统的通风口开设在车体侧甲与顶甲的衔接位置，既保证散热效率，也避免正面迎弹方向出现过大的防护薄弱区。这款装备可适配泥泞、雪地、滩涂等多种无铺装路面的通行场景，除基础的人员输送功能外，还可通过调整上部舱室布局，改装为指挥车、弹药输送车、战场抢修车等衍生型号，建模过程中对车体的外廓尺寸做了严格控制，保证其符合铁路运输、平板拖车转运的尺寸边界要求，车体底部采用V型结构设计预留，可提升对地雷爆炸冲击波的防护能力，履带板的宽度参数按照低接地比压要求设定，确保在松软雪地、沼泽区域通行时不会出现陷车问题。车体前部预留了牵引钩、绞盘的安装位置，可实现战场自救与拖曳其他轻型装备的功能，所有外附部件的安装座都采用与车体一体化焊接的结构设计，减少额外的连接紧固件，提升整体结构强度。
