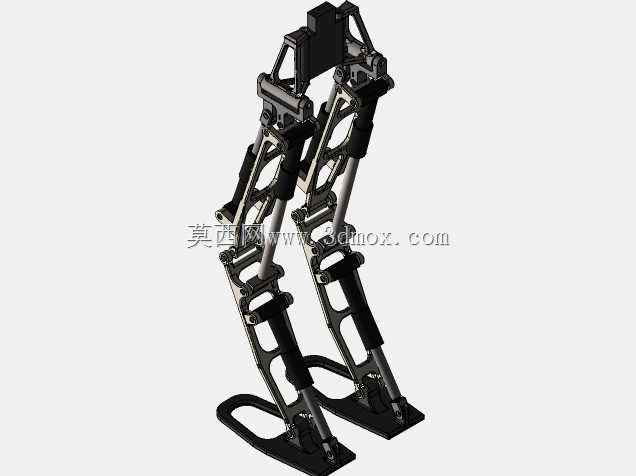

双足仿生步行机械腿部结构设计

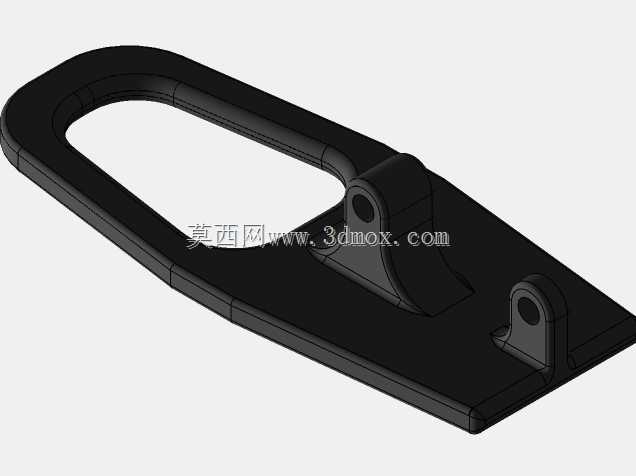

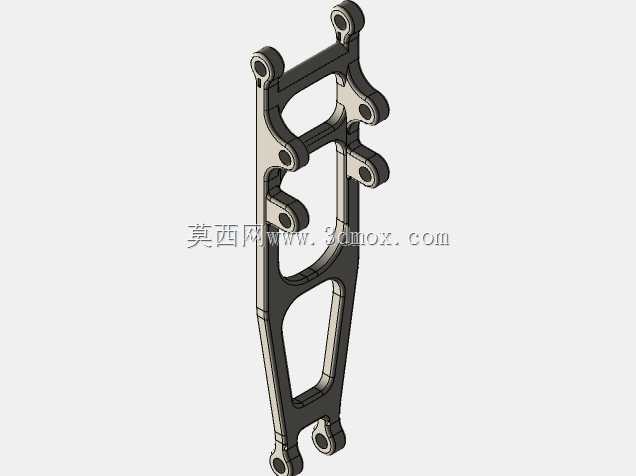

这款双足仿生步行机械腿部结构，主要面向足式移动机器人研发、仿生机械教学实验、特种行走设备原型开发场景，可适配在灾后搜救地形探测机器人、复杂地形巡检作业平台、仿生运动科研验证样机等设备上，替代传统轮式、履带式移动结构在非结构化地形的通过短板。从功能特性来看，该结构采用双侧对称的平行连杆搭配弹性阻尼元件布局，每侧腿部设置多组铰接转动副，能够模拟人类下肢行走时的髋部摆动、膝关节屈伸、脚踝自适应调平动作，足部采用宽面平板式支撑设计，在硬质铺装路面、碎石坡面、浅滩凹凸地形上都能获得足够的支撑接触面积，避免行走过程中出现侧翻、支撑失稳的问题。设计过程中优先考虑了运动解耦的需求，将腿部的承重受力路径和驱动安装位做了分层布局，主承重杆件采用镂空式框架结构，在保证结构抗弯抗扭强度的前提下尽可能降低腿部运动惯量，减少行走过程中驱动端的负载冲击；铰接位置统一采用标准轴系配合衬套的安装形式，预留了统一的驱动元件安装接口，可根据负载需求选配不同扭矩的伺服驱动元件，不需要额外对主体框架做二次打孔改造。从安装边界来看，腿部上端预留了标准的设备安装法兰面，可直接对接机器人躯干主体的安装基面，法兰面的安装孔位采用通用环形阵列布局，适配多数常规双足机器人躯干的安装尺寸；腿部完全伸展状态下的纵向高度适配中小型仿生机器人的整体尺寸比例，膝关节屈伸的活动角度覆盖正常行走、上下坡面、小幅跨越障碍所需的运动范围，两侧腿部的横向间距预留了足够的运动避让空间，行走摆动过程中不会出现双侧杆件干涉碰撞的问题。结构上集成的弹性阻尼元件沿腿部主受力方向布置，能够在足部接触地面时吸收冲击载荷，既可以降低地面反冲对驱动元件和上部搭载设备的振动影响，也能存储部分行走过程中的冲击能量，辅助提升行走过程的能效比。足部的支撑面做了防滑纹理适配结构，后期可根据实际使用场景更换不同材质的防滑垫层，不需要改动足部主体结构。整个腿部结构的杆件连接位置都做了圆角过渡处理，避免应力集中导致的杆件疲劳断裂，所有外露的铰接轴端都预留了润滑注油通道，方便后期维护保养时加注润滑脂，减少转动副的磨损量，延长结构整体的使用寿命。
