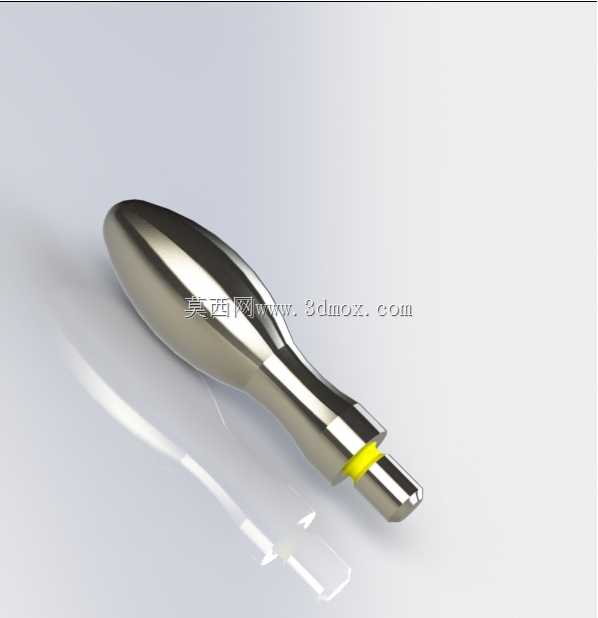

多规格机床手轮操作金属机把

这款机把作为机床操作端的核心握持部件，主要适配各类立式铣床、卧式车床、磨床等通用加工设备的进给手轮，也可用于工装夹具、检测平台的手动调节机构，在设备需要人工微调进给量、锁紧定位的场景下承担力传递与操作握持的功能。从实际使用场景来看，车间操作人员在进行工件对刀、进给量微调、工位锁紧操作时，需要通过握持机把施加周向旋转力或是轴向推拉力，这就要求机把的外形曲面必须贴合人手握持的自然弧度，避免长时间操作产生硌手、打滑的问题。设计阶段首先考虑的是握持段的曲面过渡，整体采用流线型椭球收腰造型，握持最粗段的直径适配成年男性手掌的握持围度，从握持端向安装连接段平滑收窄，既保证握持时的受力面积，又避免根部应力集中导致的断裂问题。安装端设置了多规格内螺纹接口，分别对应M6、M8、M10、M12、M16五种常用的手轮连接螺杆尺寸，不同长度规格对应不同安装深度的手轮基体：M6规格连接长度48mm，适配小型仪表机床的薄型手轮；M8规格长度60mm，适配中小型台式设备的手轮安装；M10规格长度75mm，适配普通立式铣床的操作手轮；M12规格长度95mm，适配重型车床的大直径手轮；M16规格长度120mm，适配大型锻压设备、龙门设备的重型手轮，安装时螺纹段完全拧入手轮基体后，机把根部的定位台阶可以贴合手轮端面，保证连接刚性，避免操作时出现晃量。连接端与握持段之间设置了一圈限位环槽，可加装密封挡圈，防止车间内的切削液、金属碎屑进入螺纹连接缝隙，造成螺纹锈蚀、拆卸困难的问题。表面采用抛光金属质感处理，降低握持时的摩擦力，同时金属材质的本体可以承受较大的操作扭矩，在设备需要较大锁紧力的场景下不会出现断裂、变形的问题。从建模逻辑来看，整体采用回转体建模思路，先绘制握持段的轮廓母线，通过回转命令生成主体曲面，再对连接段的螺纹特征进行细节建模，根部的退刀槽、端面倒角都按照机械加工的实际工艺要求设置，保证模型可以直接对接加工生产环节，不需要二次调整工艺特征。实际选型时，需要根据手轮的安装螺孔规格、操作时的受力大小选择对应尺寸的机把，大规格重型设备的操作场景优先选择大直径螺纹、长连接尺寸的型号，保证操作时的结构强度，小型精密设备则选择小规格型号，避免机把尺寸过大影响操作精度。
