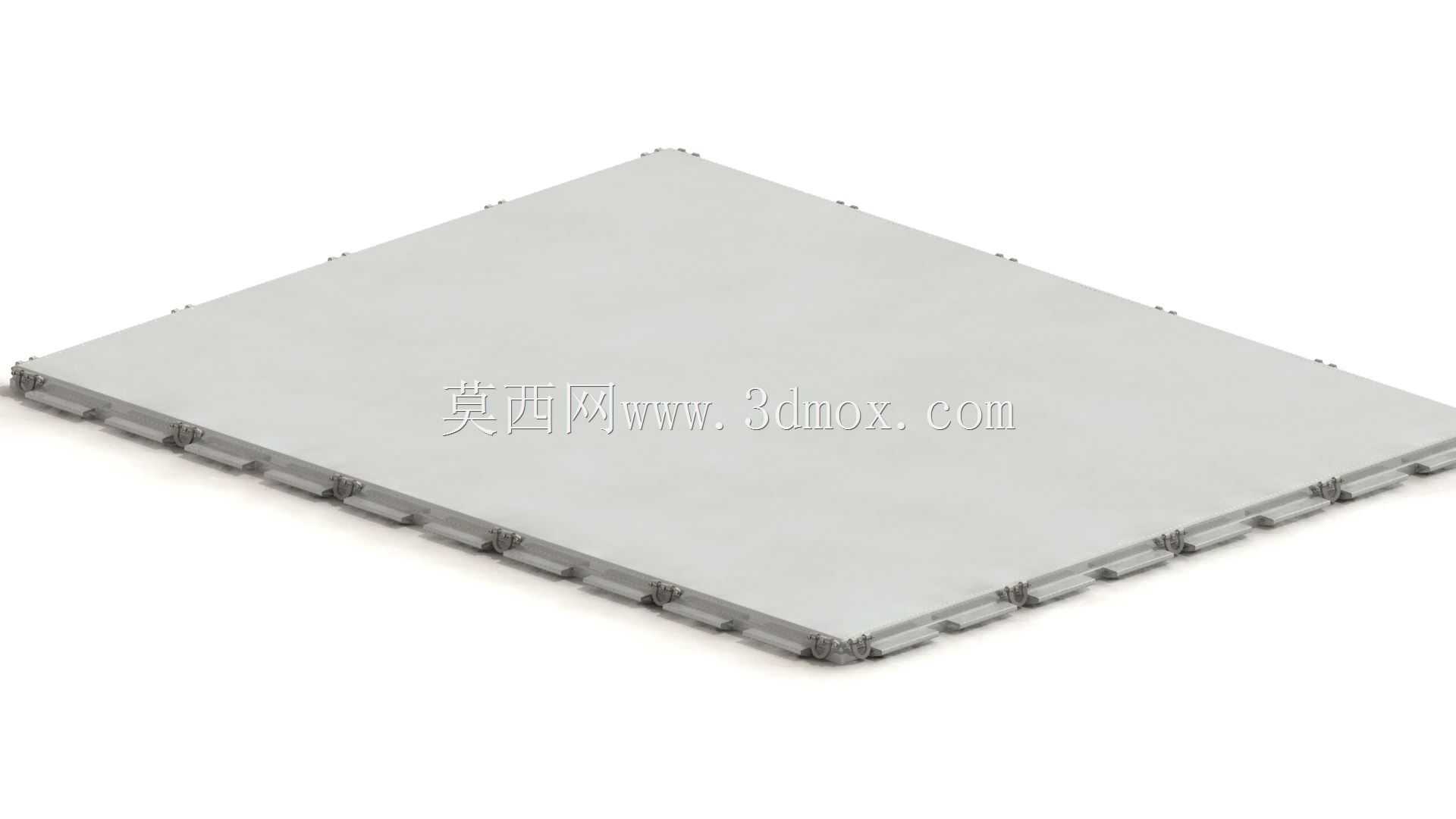

标准空军货运托盘结构设计

在航空军事货运场景中，货盘作为机载物资装载的核心承载单元，直接决定了装机适配效率与空中运输过程的物资安全性，这款货盘组件完全匹配美军标对应图纸的尺寸与结构要求，可直接适配主流军用运输机的货舱装载导轨系统。从实际使用场景来看，该类货盘主要承担军用运输机舱内标准化集装运输任务，可承载各类封装完成的军用物资、装备备件，配合货舱系留点位完成快速固定，大幅缩短战时或应急任务下的物资装机时间，避免零散装载带来的固定繁琐、空间利用率低的问题。

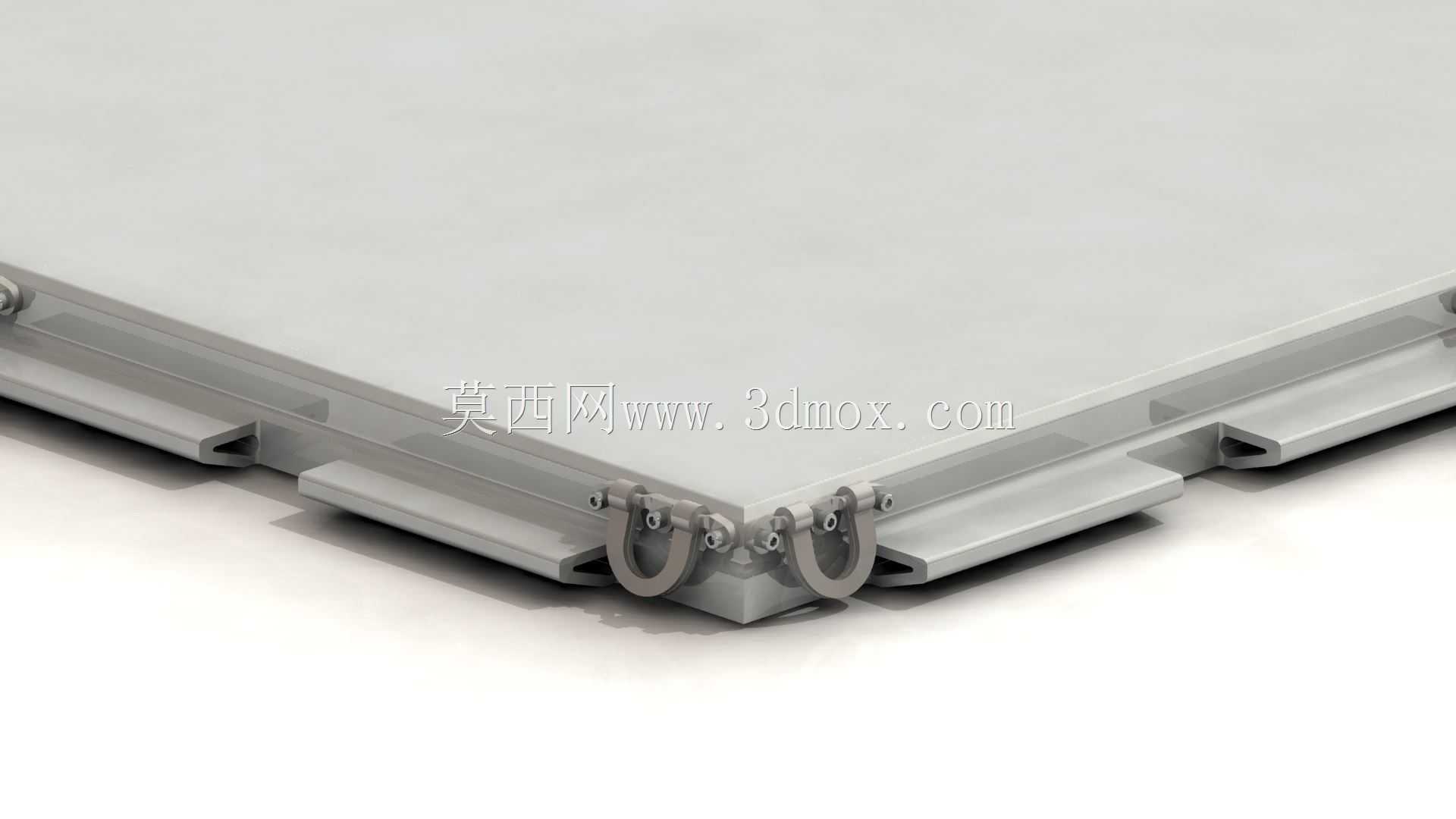

结构设计上，货盘主体采用高强度轻质铝合金板材作为承载基面，盘面平整无凸起，可保证不同尺寸规格的包装箱、物资单元都能平稳放置，不会出现局部应力集中导致的盘面变形。盘体边缘设置的快装锁扣结构，可与相邻货盘快速拼接锁定，也可配合货舱内的系留索具完成多点位固定，锁扣采用锻造不锈钢材质，抗冲击、抗疲劳性能优异，能够承受飞行过程中颠簸、急刹带来的瞬时大载荷，不会出现脱扣、断裂问题。盘体底部的导向滑槽完全匹配运输机货舱的标准导轨尺寸，推入货舱时可沿导轨顺畅滑动，无需额外调整对位，滑槽边缘做了圆角强化处理，长期反复推拉装卸也不会出现磨损卷边的问题。

从安装边界来看，该货盘的外形尺寸严格遵循航空货运集装单元的标准规范，可适配C-130、C-17等主流军用运输机的货舱宽度与高度限制，堆叠放置时上层货盘的底部滑槽可与下层货盘的边缘定位结构精准契合，不会出现滑移错位。盘面的承载能力经过结构校核，均布载荷下可满足常规军用物资的装载要求，局部集中载荷区域做了背面加强筋设计，在控制整体重量的前提下提升了局部承载能力，避免重型物资放置时出现盘面凹陷。

设计过程中充分考虑了野外作业的使用需求，整体结构无易损小零件，所有连接部位均采用防松处理，可在高低温、高湿度、高盐雾等复杂野外环境下长期使用，无需频繁维护保养。盘体边缘的包边结构采用一体化挤压成型工艺，相比焊接结构具备更好的抗碰撞性能，装卸过程中即使与货舱壁、其他装载单元发生磕碰，也不会出现包边脱落、变形的问题，可有效延长货盘的实际使用寿命。
