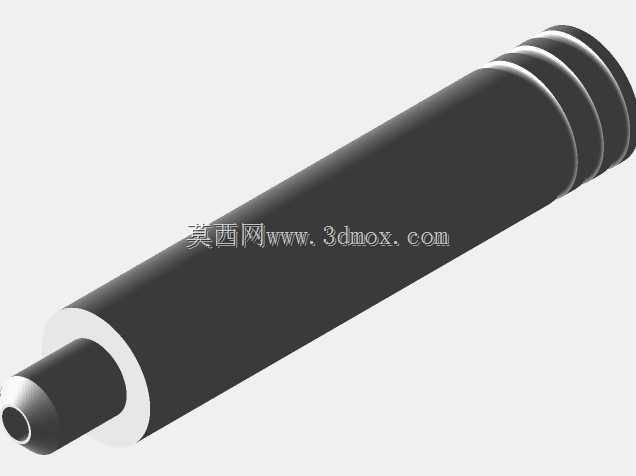

适配AR15枪管清洁的分体式孔导向工具

在枪械日常维护作业场景中，枪管内膛清洁是保证射击精度、延长枪管使用寿命的核心环节，常规清洁杆在伸入枪管过程中极易因施力角度偏差剐蹭膛线，甚至造成枪口倒角损伤，这款孔导向工具正是针对这一实际作业痛点设计的专用辅具。从结构设计逻辑来看，整体采用同轴阶梯轴构型，下部大直径柱体作为导向定位段，外径与AR15枪管尾部内孔尺寸做间隙配合设计，装配后可与枪管轴线完全重合，从根源上避免清洁杆插入时的偏斜问题；上部逐级收窄的阶梯轴段则作为引导段，不同直径的轴肩可适配不同规格的清洁杆、通条以及清洁刷头，保证清洁工具沿枪管轴向直线进给，不会出现侧向剐蹭。考虑到桌面级FDM3D打印机的成型尺寸限制，这款导向器做了分体式结构优化，可拆分为两个独立部件分别打印后拼接使用，完全适配Z轴行程210mm的常规桌面级打印设备，无需大尺寸工业级打印设备即可完成制作，大幅降低了自制门槛。实际使用时，将导向器定位段插入枪管尾部的配合位置，清洁杆从导向器上端的引导孔穿入即可，整个进给过程中导向器会持续约束清洁杆的运动轨迹，即便是新手操作也能保证清洁工具始终沿膛线轴向移动，不会损伤枪管内膛的镀铬层与膛线导程面。外形尺寸方面，整体轴向长度控制在200mm以内，最大外径与AR15枪管尾部标准内孔匹配，安装后不会突出枪管机匣过多，不会干涉周边部件的正常拆装，拼接位置采用止口定位结构，拼接后同轴度公差可控制在0.1mm以内，完全满足清洁作业的精度要求，不会因拼接错位导致清洁杆卡滞。从材料适配角度，打印时选用常规PLA或PETG材料即可满足使用强度要求，导向器与清洁杆接触的内孔面无需额外做光滑处理，常规打印层厚0.2mm的表面粗糙度即可保证清洁杆顺畅滑动，长期使用出现磨损后可直接重新打印替换，维护成本极低。
