五尖对称结构投掷飞镖造型设计

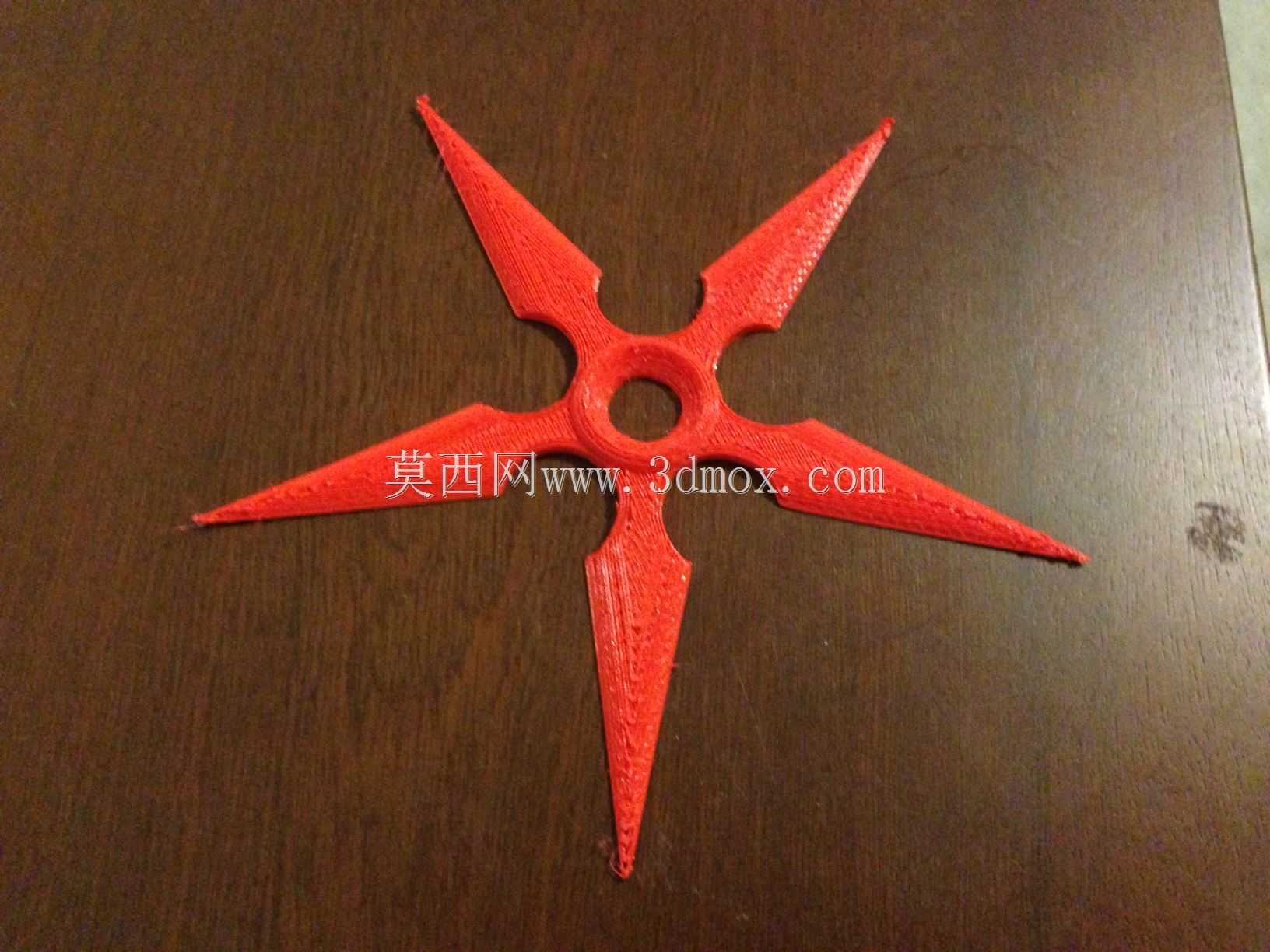

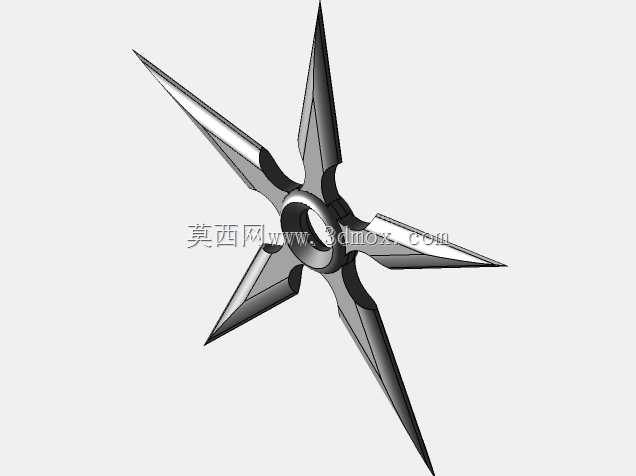

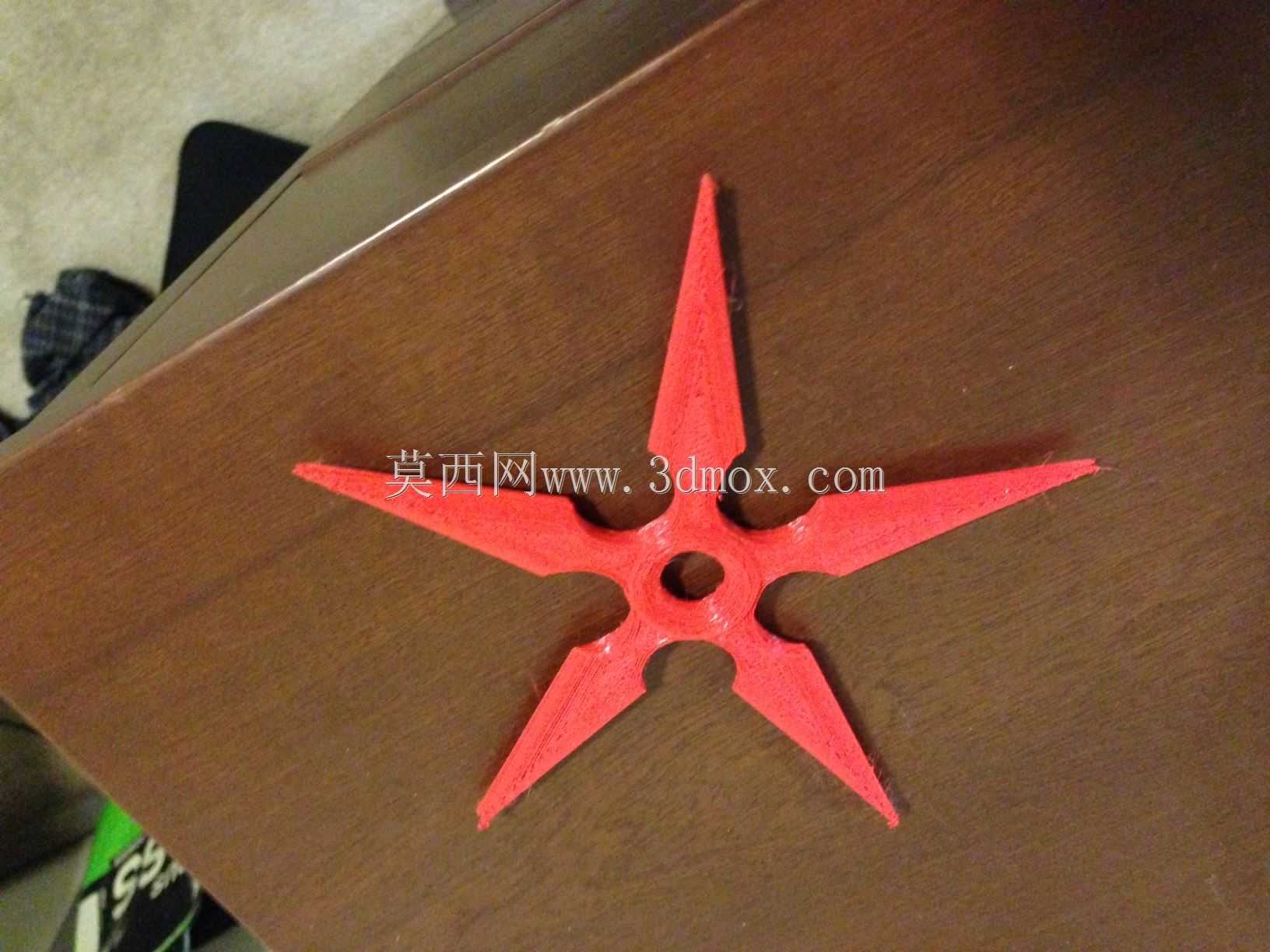

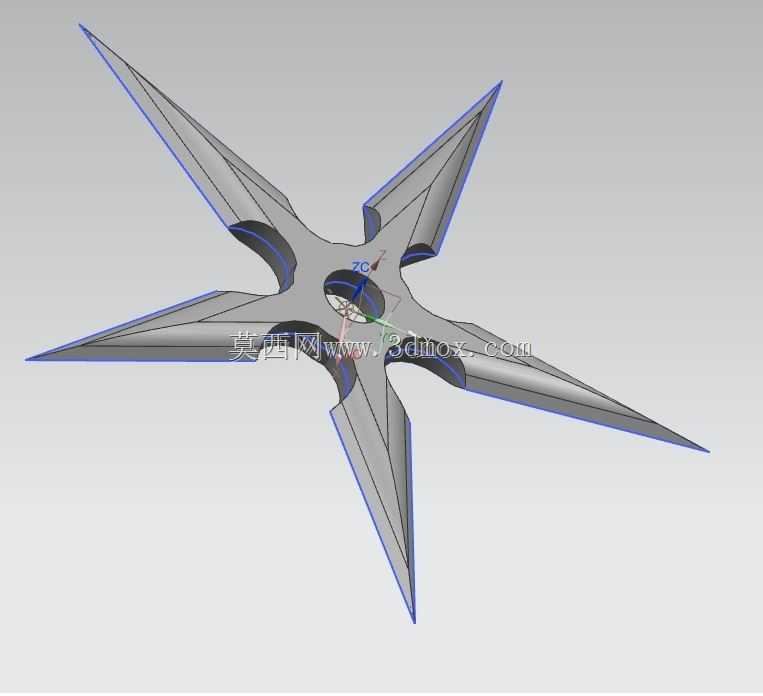

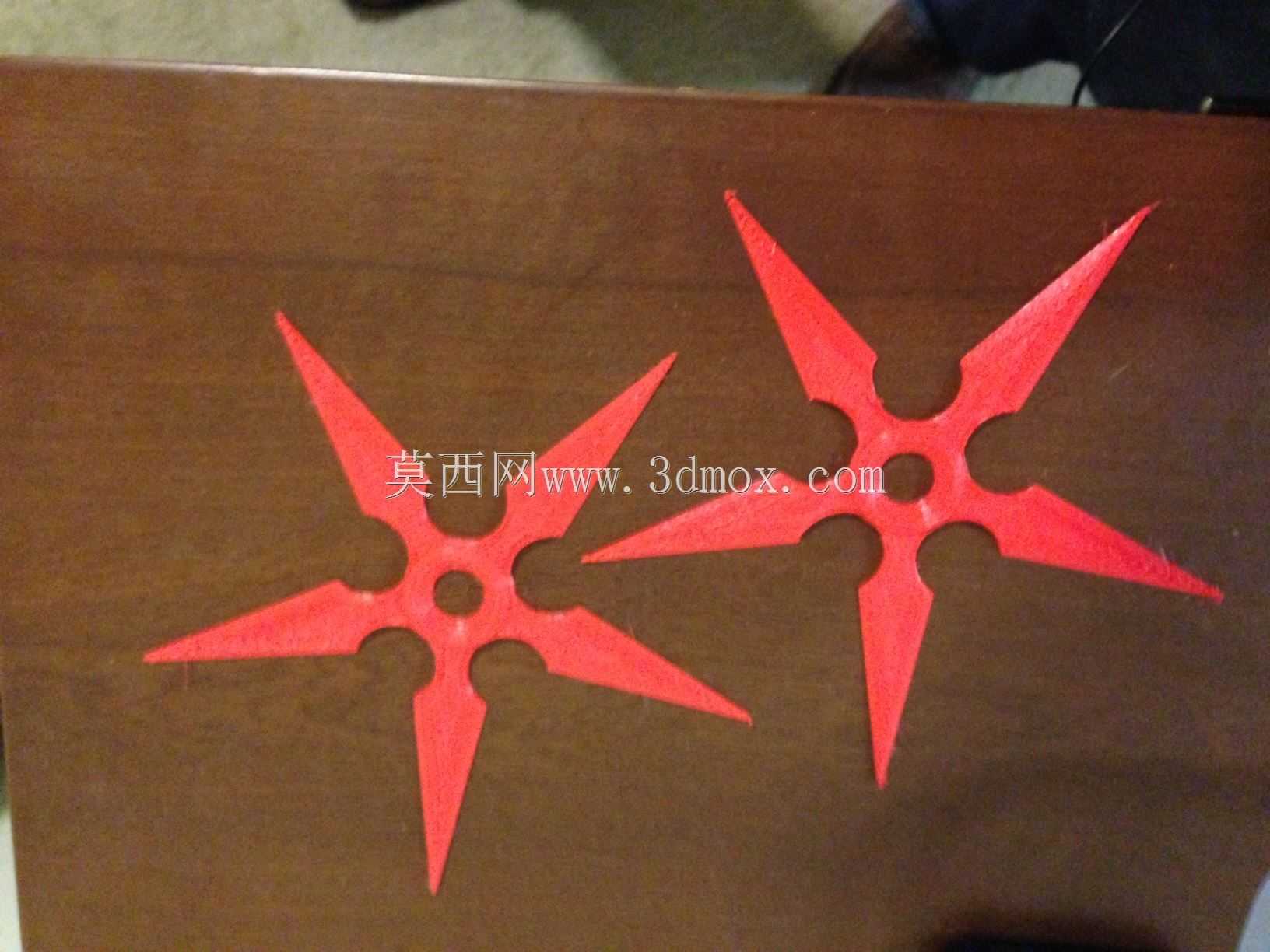

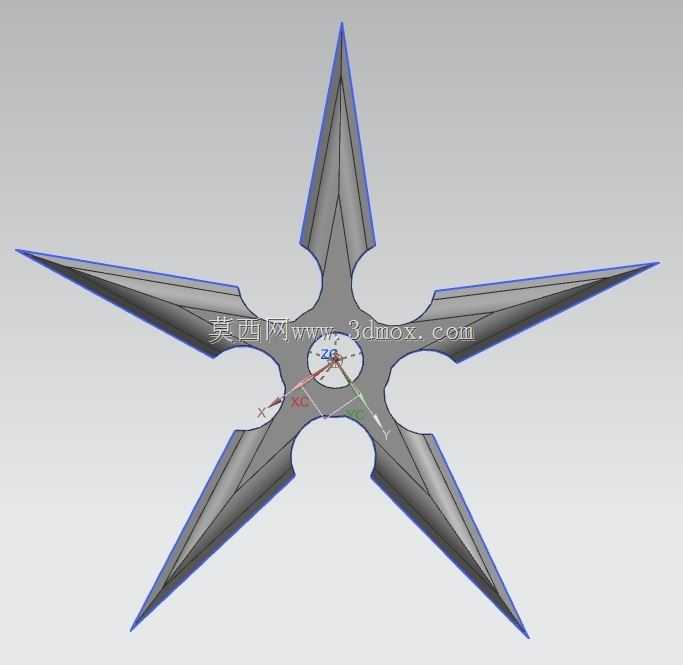

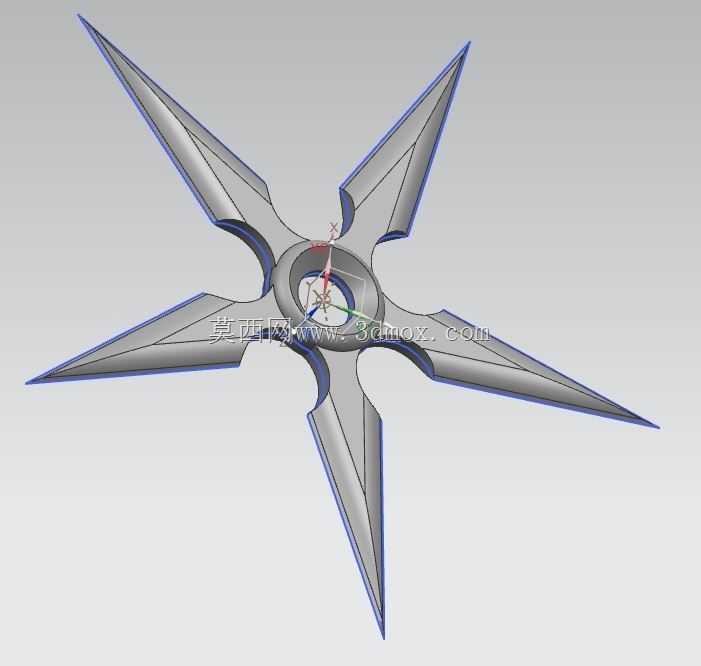

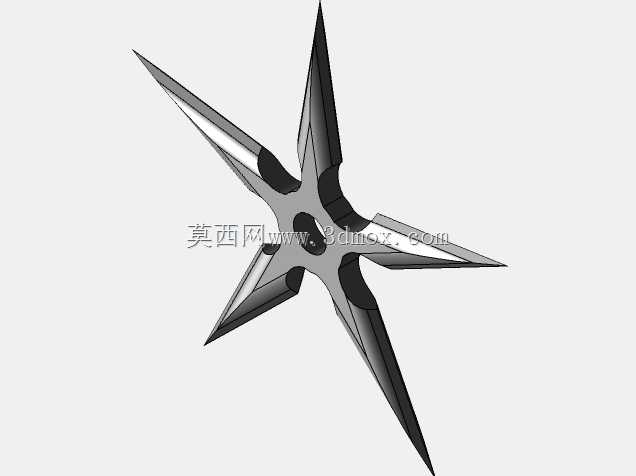

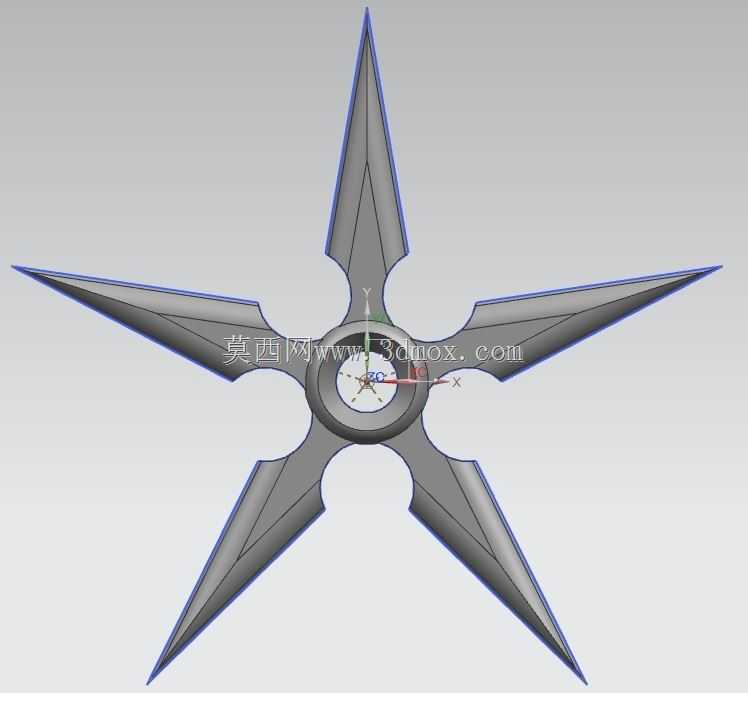

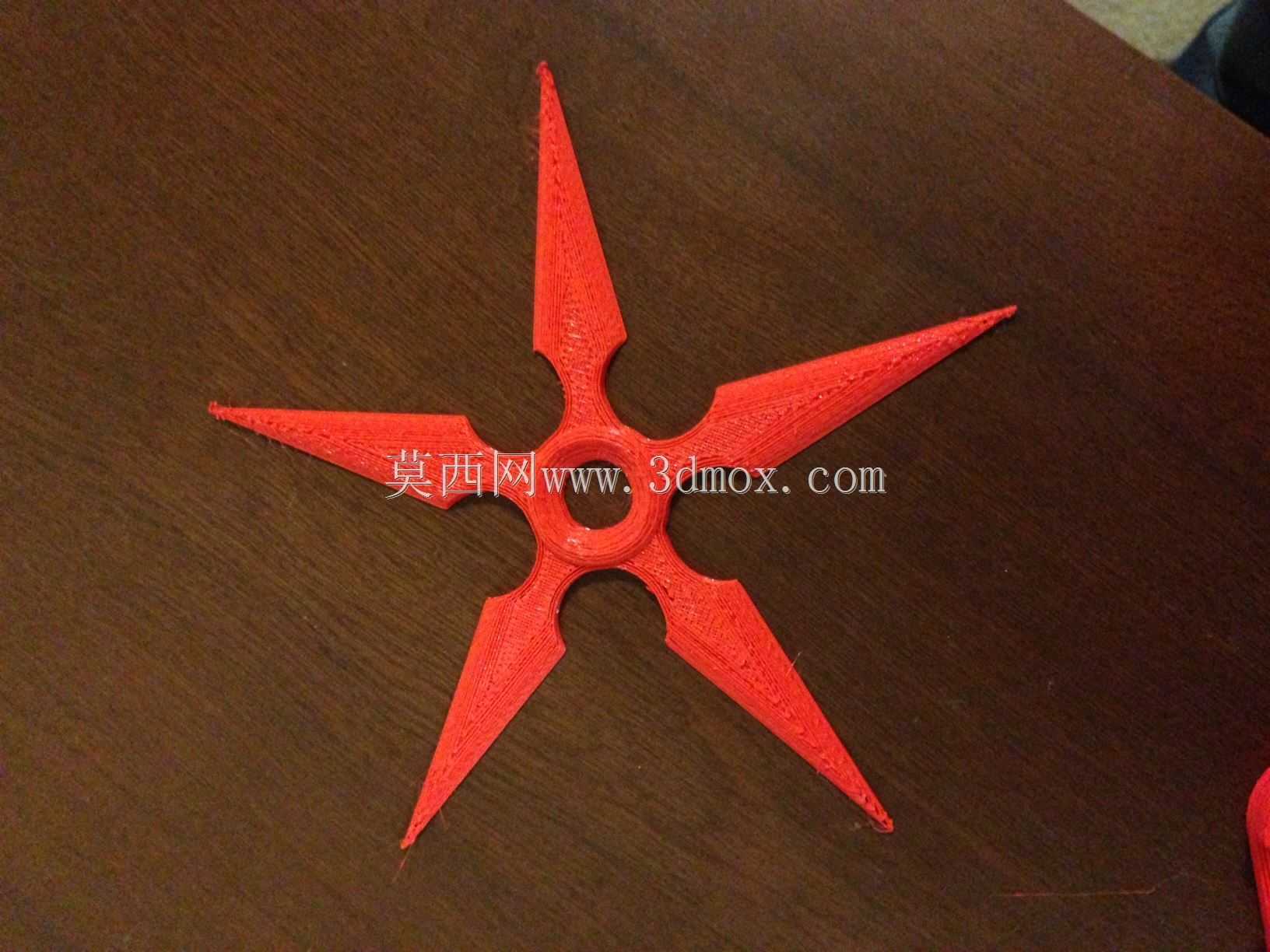

该五尖对称投掷件采用中心回转对称布局，五个尖刺沿中心基准面均匀分布，相邻尖刺夹角为72度，整体外轮廓最大回转直径可根据打印设备成型仓尺寸做等比例缩放，常规适配桌面级FDM设备的版本外轮廓直径控制在120mm以内，中心开设直径8mm的通孔，既可以作为穿绳悬挂的挂载孔，也能作为加工定位基准孔，保证五个尖刺的形位公差控制在合理范围内。从结构设计逻辑来看，每个尖刺采用变截面棱边设计，从中心连接区域向尖端逐步收窄，棱边做0.2mm的微小圆角过渡，避免打印过程中出现尖锐边角翘曲的问题，同时降低手持调整时的划伤风险；尖刺表面设置的浅凹槽纹理，一方面可以增加打印过程中层与层之间的附着接触面积，减少悬臂结构的下垂变形，另一方面也能提升手持投掷时的摩擦力，避免滑脱。该造型主要适配桌面级熔融沉积成型设备的加工场景，设计时充分考虑了无支撑打印的可行性，将所有倾斜面的自支撑角度控制在45度以上，无需额外添加支撑结构即可完成打印，拆分打印时沿中心对称面做剖分，两个半体的贴合面设置0.1mm的装配间隙，粘接后无需额外打磨即可保证整体轮廓的一致性。从实际使用场景来看，该造型既可以作为3D打印爱好者的结构练习案例，用来掌握回转对称类零件的建模思路、薄壁结构的壁厚优化方法，也可以作为文创展示摆件、cosplay活动的道具配件，中心通孔可搭配挂绳作为个性挂饰使用。设计过程中对每个尖刺的重量分布做了对称配平，保证投掷过程中的转动稳定性，每个尖刺的重量差控制在0.2g以内，避免旋转过程中出现偏摆；整体壁厚统一设置为2mm，既保证打印后的结构强度，不会因为轻微磕碰出现尖刺断裂，也能最大限度减少打印耗材的用量，常规PLA材质打印的成品整体重量控制在15g左右，握持投掷时的手感适中。针对不同打印设备的成型特性，该造型的所有曲面均做了连续G1过渡，没有出现曲率突变的区域，切片处理时不会生成异常的路径断点，能适配不同层高、不同打印速度的参数设置，即使是入门级打印设备也能获得较好的成型表面质量。
