日野20立方垃圾倾卸车箱体结构设计

这款垃圾倾卸车箱体主要面向城市生活垃圾收运、建筑垃圾短途转运场景设计，适配日野二类底盘的上装安装需求，日常作业中可配合挂桶机构、压缩机构完成垃圾装填，依靠液压举升机构完成箱体倾翻卸料，大幅降低环卫作业的人工装卸强度。设计阶段优先考虑了重载工况下的结构可靠性，箱体额定容积20立方米，整箱自重控制在3800kg，主体采用MS板也就是普通碳素结构钢板加工，在保证结构强度的前提下尽可能控制上装重量，避免超出底盘的额定承载上限。

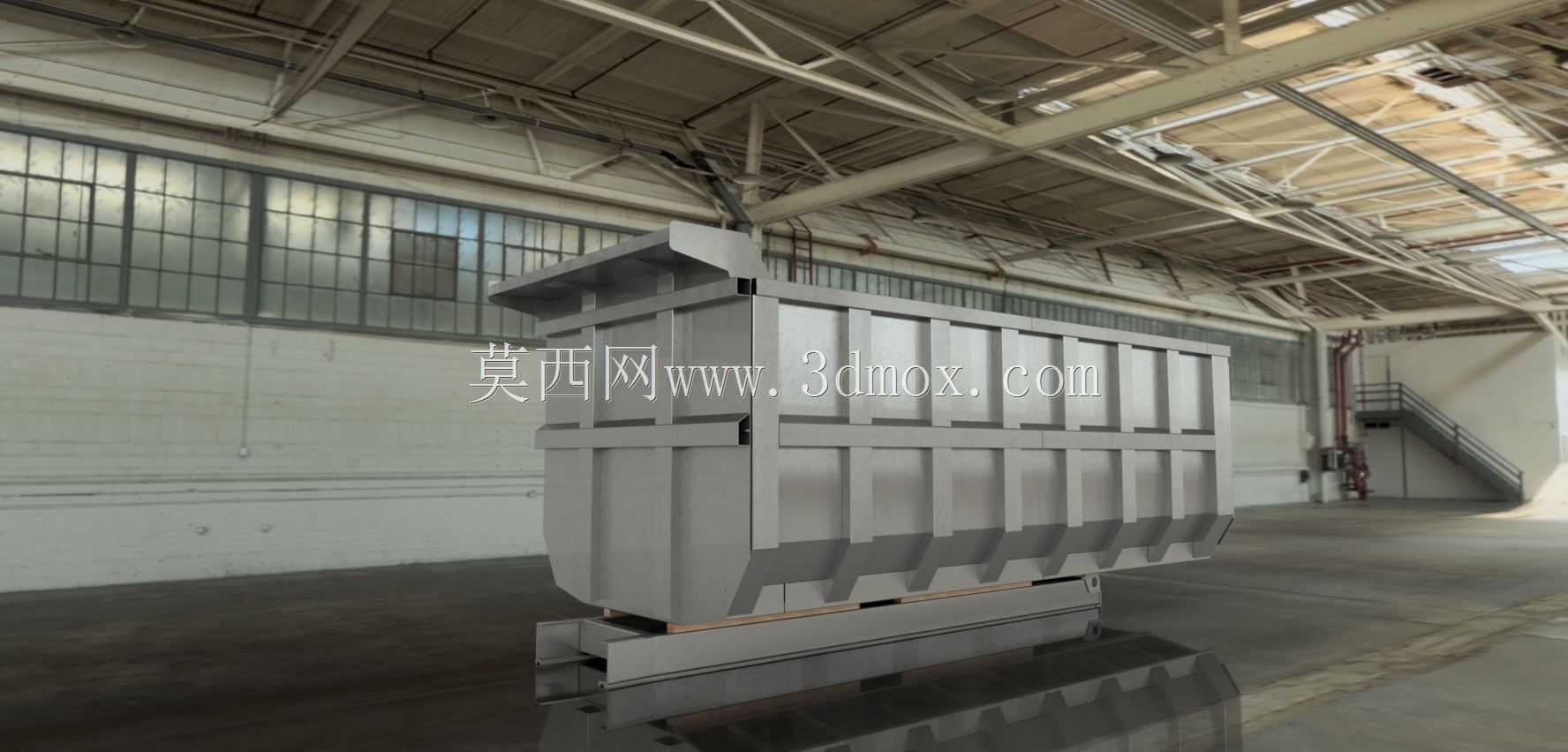

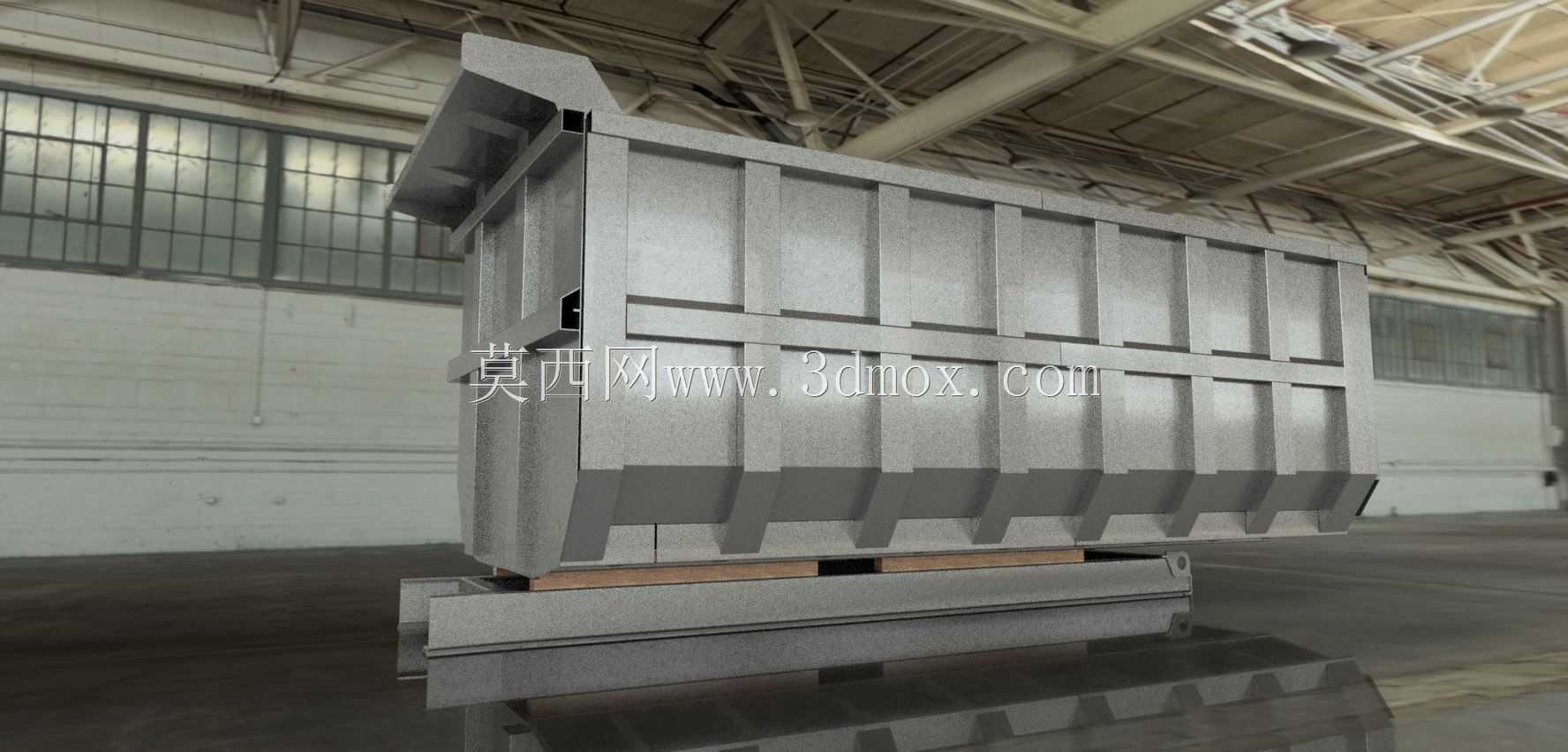

从结构布局来看，箱体采用了变截面的加强筋设计，侧板外侧的竖向加强筋沿箱体长度方向等距排布，既可以抵抗垃圾装填、运输过程中对侧板的侧向挤压力，也能避免长期重载作业出现侧板鼓胀变形的问题。箱体底部的纵梁与底盘车架的安装点位完全匹配，安装时可直接通过U型螺栓与底盘大梁固定，无需额外改制底盘结构，降低上装装配的施工难度。尾部的铰接座位置经过反复校核，举升时的旋转中心与底盘后悬的距离控制在合理范围，避免倾卸作业时出现车辆翘头失稳的风险。

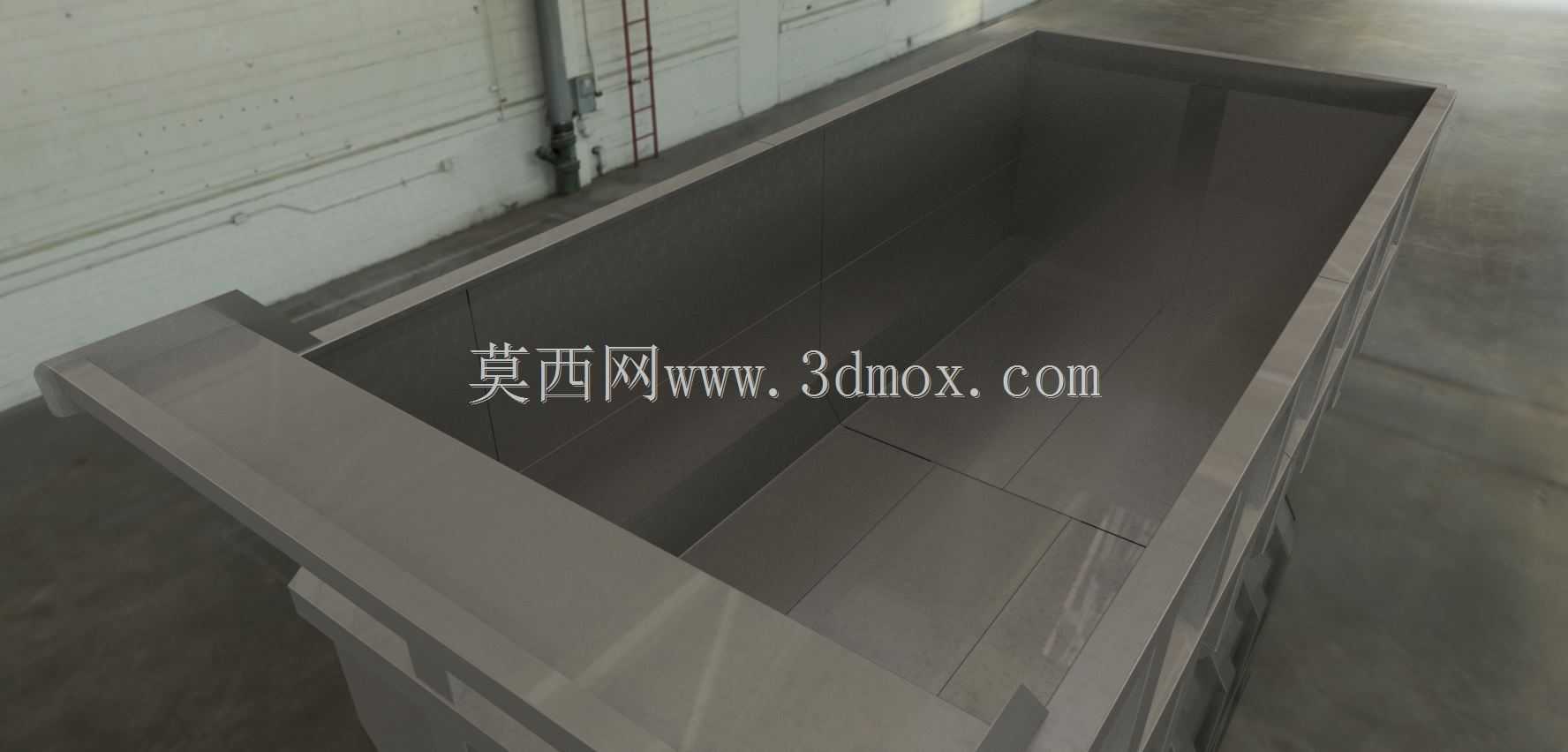

设计过程中针对垃圾收运的特殊工况做了细节优化，箱体顶部的进料口边缘做了折边加强处理，避免装填大块垃圾时磕碰造成边缘变形；箱体内部的焊缝全部做了连续满焊处理，防止运输过程中垃圾渗滤液滴漏造成二次污染；底板采用了倾斜角度设计，卸料时垃圾可以依靠自重完全滑出，减少箱内残留。侧板的上沿做了外翻的防水沿设计，雨天作业时可以减少雨水进入箱体内增加额外载重。整个箱体的外形尺寸充分考虑了城市道路的通行限界，宽度、高度均符合道路车辆外廓尺寸的规范要求，可顺畅通行于城市主次干道、居民小区内部道路，不会出现超高超宽无法通行的问题。

在建模过程中，所有板件的拼接间隙、焊接预留量都按照实际加工工艺做了预留，加强筋与主板的连接位置都做了应力释放的倒角处理，避免应力集中造成焊缝开裂。箱体前部的安装位预留了液压油缸、挡泥板、防护栏的安装接口，后续改装时可直接对应安装标准件，无需二次打孔加工。
