自动定心液压稳定夹持工装结构

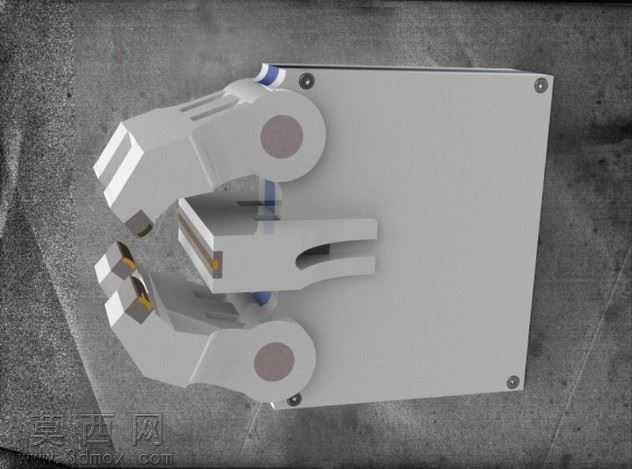

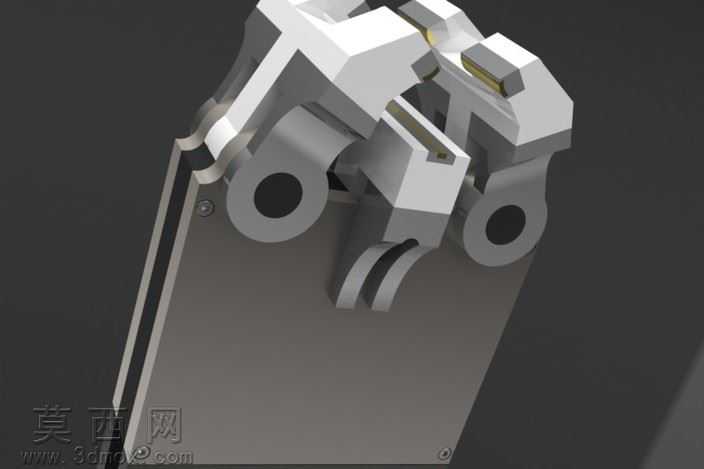

本作品为自动定心式液压稳定夹持工装的三维建模成果，建模阶段采用自顶向下的装配设计思路，先完成整体功能布局的骨架草绘，明确各运动部件的行程范围、铰接点位与配合公差，再逐一拆分创建单个零件特征。零件建模过程中，对夹爪的V型定位面做了精确的曲面约束，保证两侧夹爪的对称度误差控制在建模公差范围内，铰接孔位严格按照同轴度要求创建，避免后续装配出现运动卡滞的问题。渲染阶段采用金属哑光材质模拟工装主体的45号钢材质，对铰接销轴、液压活塞外露部分做了镀铬亮面材质区分，夹爪工作面添加了细微的防滑纹理材质，背景采用深灰色纯色环境突出工装主体结构，通过三点布光方案打亮夹爪定位区域、铰接传动区域与底座安装区域，清晰展现各部件的装配关系与结构细节。结构设计上，该工装采用双侧对称夹爪同步联动的定心结构，内置液压活塞作为驱动源，夹爪与传动连杆采用铰接连接，当液压活塞推出时，通过连杆传动带动两侧夹爪同步向中心收拢，实现对工件的自动定心夹持，活塞回程时夹爪同步张开完成松脱动作；底座部分预留了标准安装孔位，可直接固定在机床工作台或自动化生产线工位上，夹爪行程适配直径28毫米至225毫米范围的轴类、套类工件，液压驱动行程为100毫米，描边夹持范围覆盖110毫米直径内的规则回转体工件。设计过程中充分考虑了夹持稳定性，夹爪与工件接触的定位面做了加宽处理，增大接触面积降低夹持压强，铰接位置添加了耐磨衬套的结构设计，减少长期往复运动带来的磨损，整体结构无冗余部件，传动路径短，夹持力输出稳定，可有效避免工件装夹过程中的偏心问题，保证后续加工或检测工序的定位精度，紧固件与液压活塞采用模块化设计，可根据实际使用需求快速更换对应规格的配件，降低后期维护成本。
