田宫履带式小车底盘结构设计

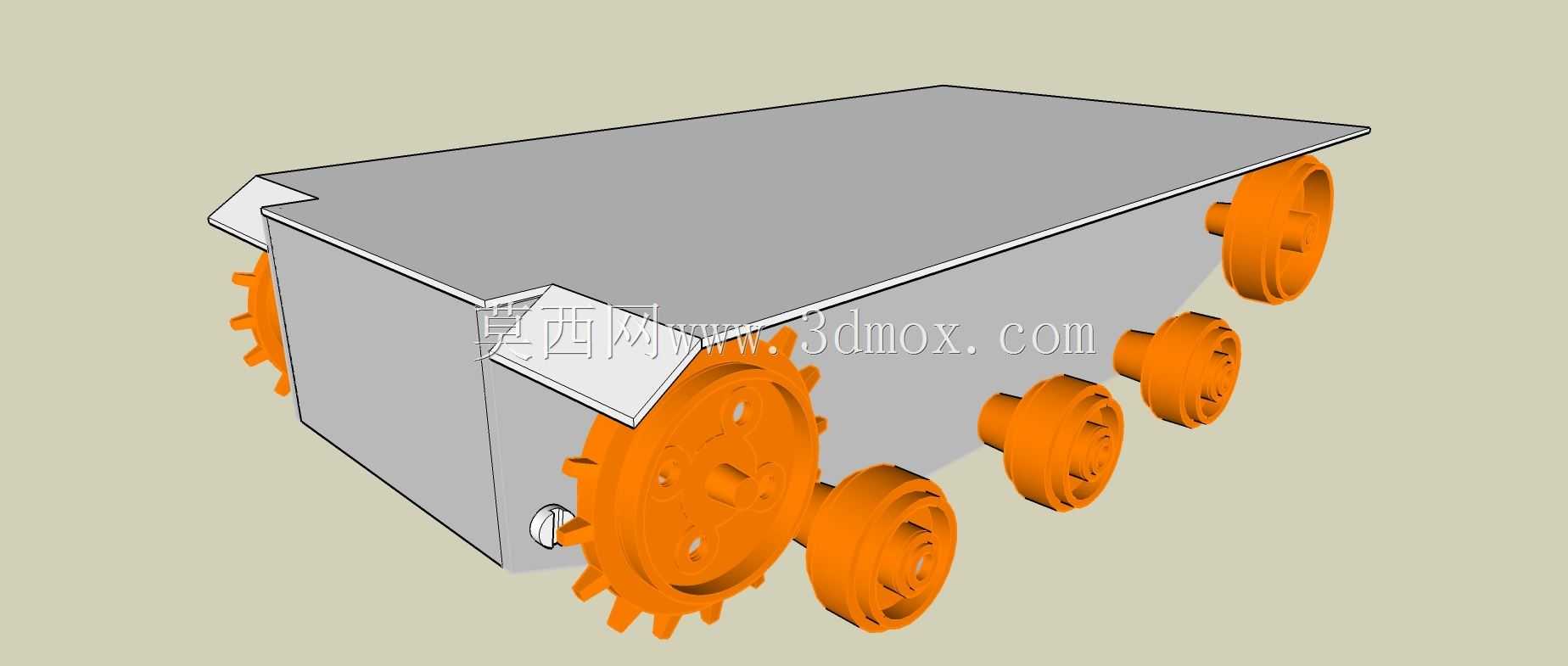

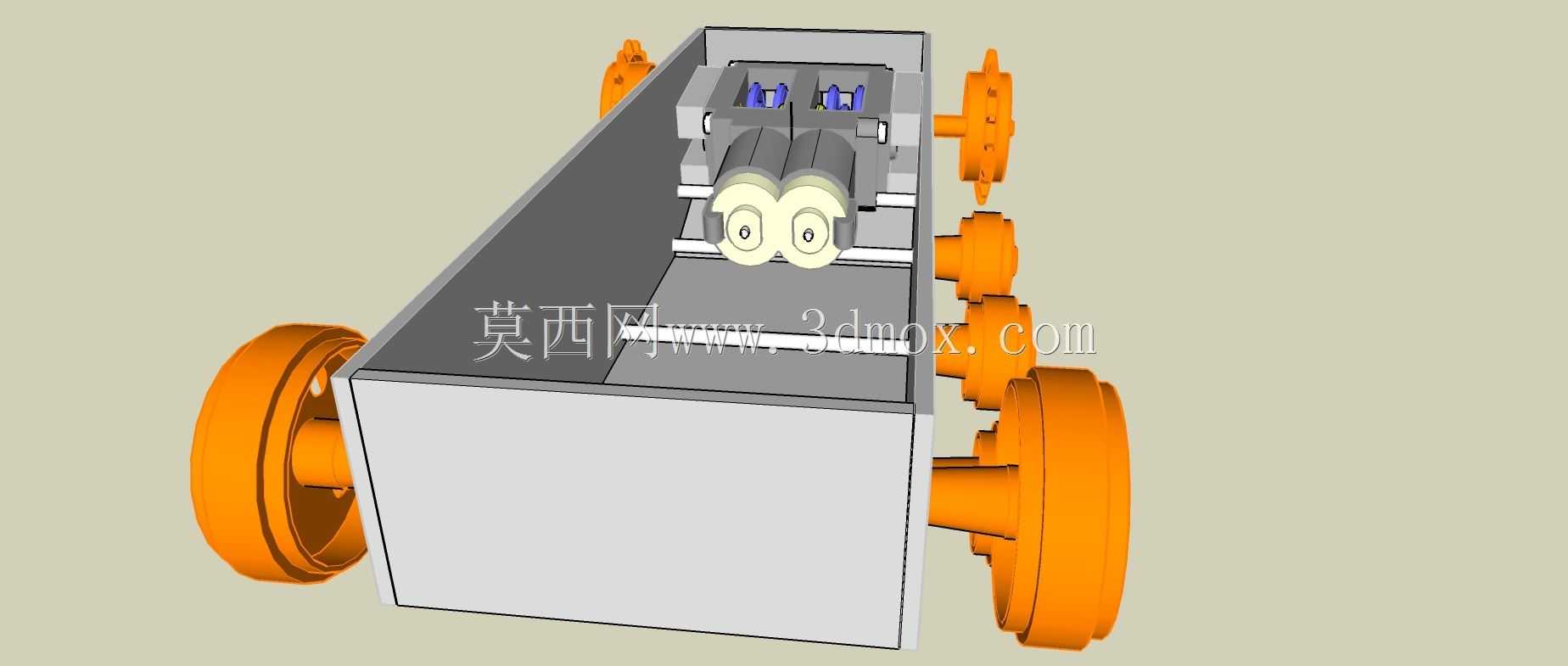

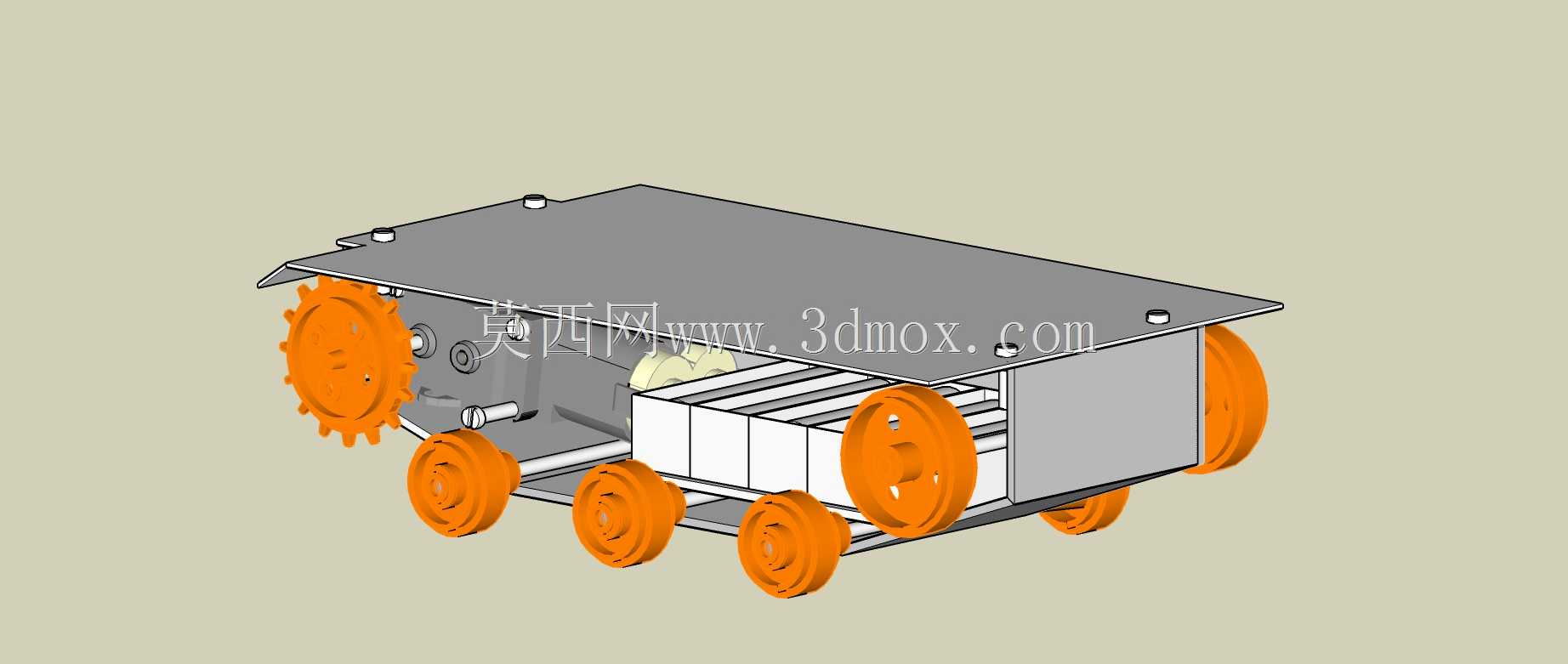

这款履带行走底盘的设计，核心面向小型教育机器人、竞赛类移动载具、桌面级巡检演示装置的开发场景，适配田宫标准的70108轨道组件与70168齿轮箱套件，能为上层搭载的传感模块、控制板、小型执行机构提供稳定的行走承载基础。从结构布局来看，底盘采用上下分层的板式框架设计，上层为平整安装面板，预留了均匀分布的固定孔位，可直接兼容常规的单片机控制板、电池仓、小型传感器支架的安装尺寸，不需要额外做转接板加工；下层框架采用镂空条式结构，既给齿轮箱、传动轮组留出了足够的装配避让空间，也能在保证结构刚度的前提下降低整体自重，减少行走过程中的动力损耗。行走轮组的排布经过针对性优化，主动轮设置在底盘侧方靠上位置，与齿轮箱输出轴直接同轴连接，省去了额外的传动转接结构，多组负重轮沿底盘底部等距分布，每侧负重轮的轮轴都卡接在框架预设的卡槽内，装配时不需要额外做轴系定位调整，履带的张紧度可以通过调整端部导向轮的安装位置实现，适配不同公差的履带配件，避免行走过程中出现履带脱轨、打滑的问题。设计过程中充分考虑了小型移动载具的常见使用边界，整体外形控制在紧凑的小尺寸范围内，能在桌面、模拟沙盘、狭窄试验通道内灵活转向，底盘离地间隙经过测算，既能越过小型的台阶障碍、模拟路面凸起，也不会因为重心过高导致行走侧翻。齿轮箱的安装位做了嵌入式的限位设计，装配时直接将齿轮箱卡入框架预留的腔体内即可完成定位，输出轴与主动轮的同轴度能得到有效保证，减少传动过程中的卡滞、异响问题。上层安装面板的固定采用快拆式的螺柱连接，后期维护、更换内部电池或者调整传动结构时，只需要拆卸面板上的固定螺丝就能打开腔体，不需要拆解整个轮组结构。履带采用带啮合齿的橡胶材质，和主动轮的齿形完全匹配，负重轮的轮缘做了限位凸缘，能保证履带始终卡在轮组的行走轨迹内，即使做小半径转向动作也不会出现履带滑脱的情况。整个底盘的结构件都采用薄板弯折加卡槽拼接的设计思路，减少了不必要的紧固件使用，既降低了装配难度，也能控制整体的重量分布，让重心维持在底盘几何中心靠下的位置，提升行走过程的稳定性。
