科幻风格手持爆炸机概念设计作品

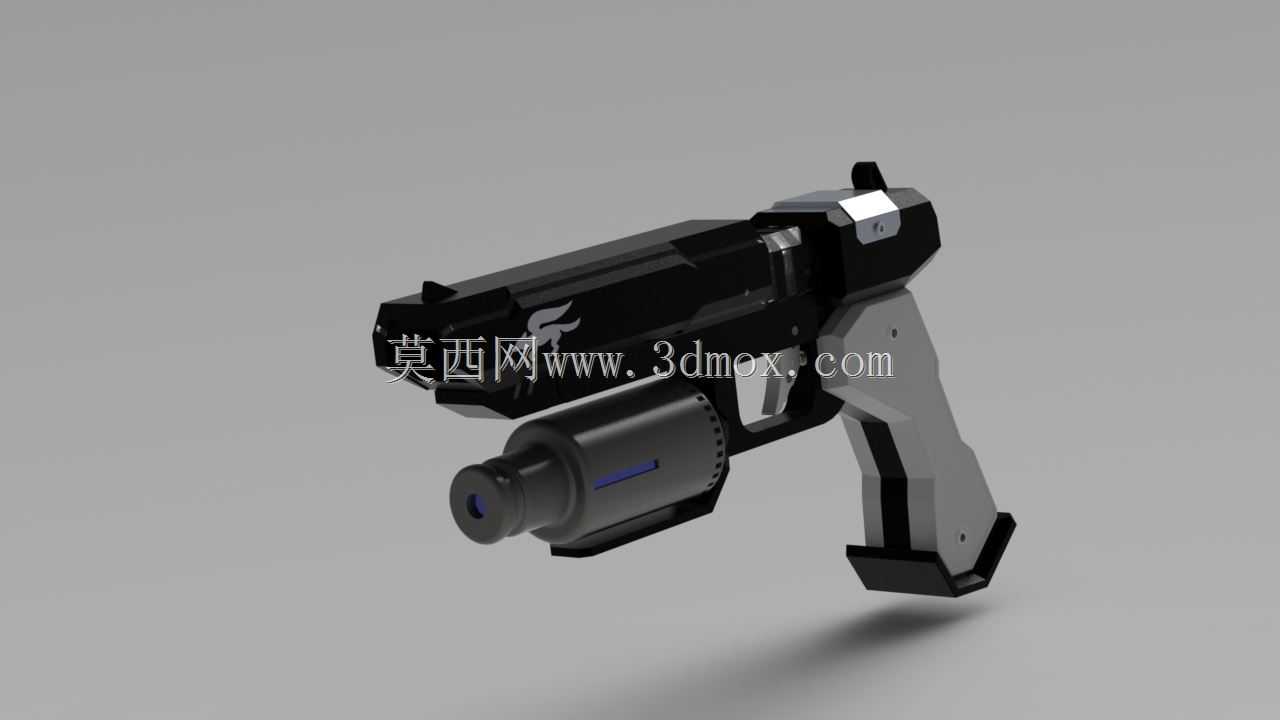

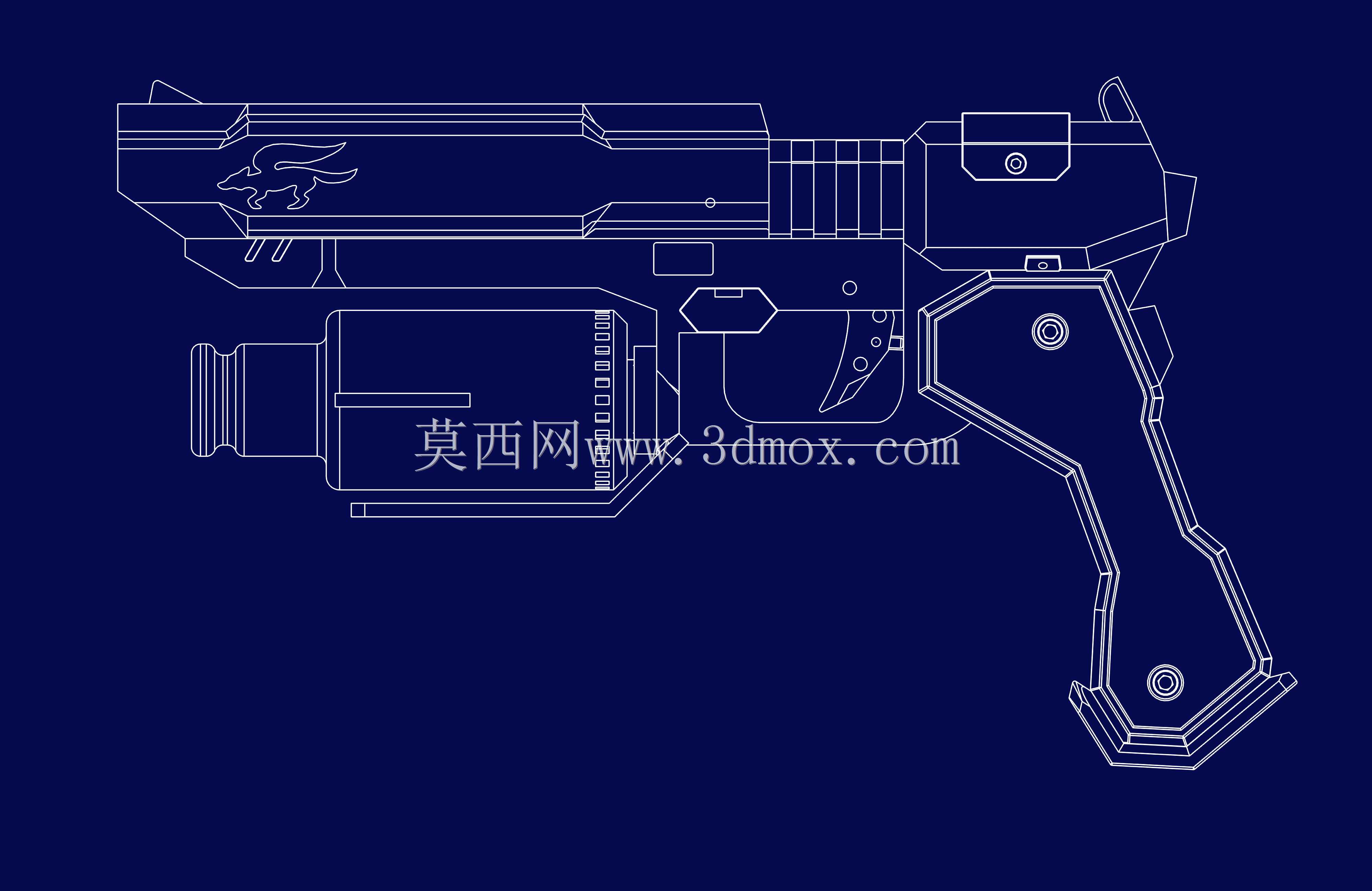

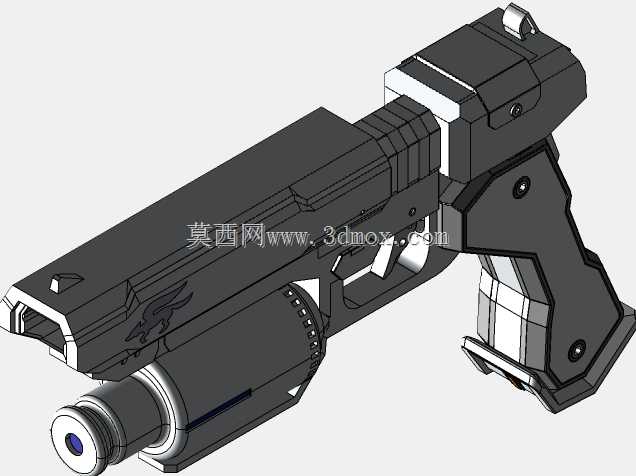

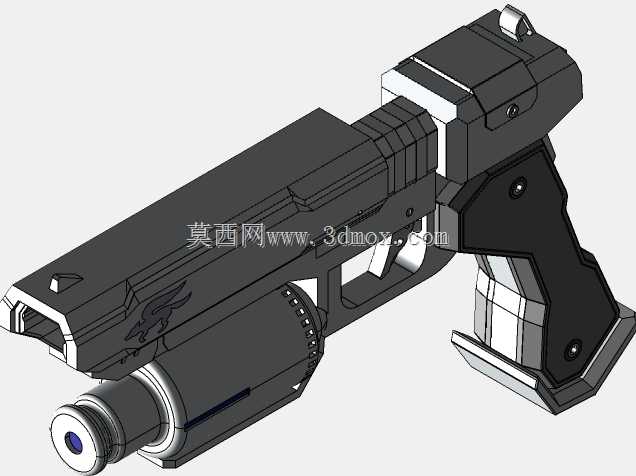

这款手持爆炸机的概念设计，最初的应用场景锚定在科幻影视道具制作、主题乐园沉浸式互动装备以及桌面级文创潮玩开发方向，区别于常规工业作业类手持设备，其设计逻辑围绕视觉辨识度与握持操作合理性做平衡，没有照搬现有制式枪械的结构布局。从功能特性来看，设计阶段预留了前端发射模块的旋转储料结构空间，筒状弹仓可容纳六组模拟发射单元，每个单元的安装边界做了统一的卡扣限位，避免不同模拟载荷安装时出现干涉；握把区域做了15度的后倾角度，贴合成年人手掌自然握持的姿态，虎口位置做了圆弧过渡处理，长时间握持不会出现硌手的问题，握把底部做了加宽的承托结构，抵消前端模块的重量前倾，保证整枪的重心落在握把中心区域，单手握持时不会出现头重脚轻的情况。设计思路上没有追求完全还原真实枪械的机械结构，而是优先保证外观的科幻辨识度，枪身主体采用黑灰撞色的分块设计，上盖区域预留了装饰性的标识安装位，可根据不同的应用场景替换对应的涂装与标识；前端发射管做了内凹的消焰结构造型，筒状弹仓侧面开了可视化的观察槽，可直观看到内部模拟载荷的剩余状态，扳机区域做了全包式的护圈设计，避免误触的同时也让整体线条更具一体化的未来感。外形尺寸方面，整枪长度控制在280毫米以内，最高处高度为180毫米，最宽处的弹仓直径为72毫米，整体外轮廓没有尖锐的凸起结构，所有边角都做了R2以上的圆角处理，作为互动道具使用时不会划伤接触人员；枪身内部预留了20毫米宽度的走线槽位，可根据后续功能升级需求加装声光模拟模块、感应触发模块，不需要破坏外部壳体结构就能完成功能拓展。安装边界上，各个分件的连接位置都做了定位止口，枪身上盖与主体框架采用卡扣加隐藏式螺丝的固定方式，弹仓与主体的连接轴做了6毫米的直径设计，可保证旋转时的同轴度，不会出现卡滞的情况；握把片采用分体式设计，通过两颗M3的螺丝固定在握把框架上，后续可根据握持手感需求更换不同材质的握把贴片，不需要改动主体结构。在实际落地适配3D打印制作时，各个分件的壁厚都控制在2.5毫米以上，悬空位置都添加了最小45度的自支撑角度，不需要额外添加大量支撑结构就能完成打印，打印完成后只需要简单打磨就能完成组装，各个活动部件的配合间隙预留了0.3毫米，既能保证活动顺畅，也不会出现松动晃荡的问题。
