柯尔特M203榴弹发射器保险结构件

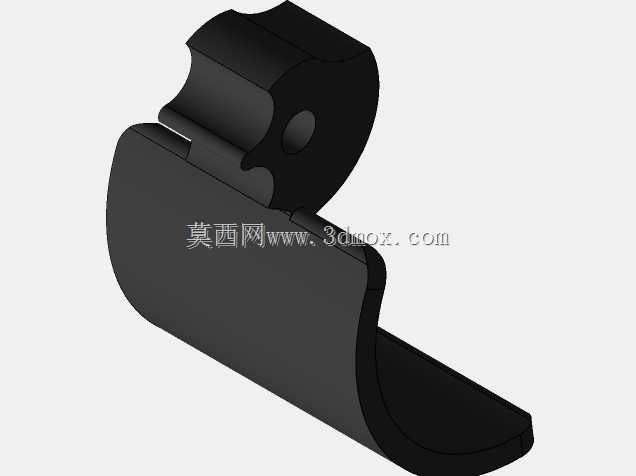

在班组伴随支援类轻武器的配套结构设计中，发射器的保险构件是直接决定使用安全性的核心功能件，这款适配柯尔特M203下挂榴弹发射器的保险零件，主要承担发射机构的状态锁止职能，避免携行过程中因磕碰、误触引发的意外击发风险，在实际作战场景、战术训练场景以及武器日常维护保养场景中，都需要该零件保持稳定可靠的锁止与解锁手感，不能出现卡滞、松脱或者锁止失效的问题。从结构设计逻辑来看，该零件采用了一体化的弯折成型结构，上部设置带通孔的铰接基座，用来穿设定位销实现与发射器本体的转动连接，铰接孔的公差配合需要严格控制，既要保证扳动保险时的转动顺畅度，又要避免间隙过大导致保险晃动移位，下部延伸出的弧形挡臂刚好贴合发射器扳机护圈附近的轮廓，当保险处于锁止位置时，挡臂会阻挡扳机的扣动行程，从物理层面切断击发动作的传递路径，切换至发射位置时，挡臂随铰接结构转动偏移，完全让出扳机的活动空间，不会对正常击发操作造成干涉。设计过程中充分考虑了枪械使用的实际工况，零件的外轮廓所有棱边都做了圆角过渡处理，避免在快速操作、低温戴手套操作时刮扯装具或者划伤操作人员，整体外形的弧度匹配发射器本体的曲面造型，安装后不会出现突兀的凸起，减少携行时钩挂战术背心、装具带的概率。安装边界方面，该零件的铰接孔中心到挡臂末端的尺寸经过反复校核，保证锁止状态下挡臂与扳机的重叠量足够，不会因为加工误差或者长期磨损出现锁止失效，同时转动行程的角度经过精准设定，扳动保险切换状态时的转动角度控制在单指可轻松操作的范围内，不需要额外施加过大的力就能完成状态切换，且每一个状态位置都能通过配套的定位簧片提供清晰的档位反馈，操作人员不需要目视观察，仅凭手感就能确认保险是否处于正确位置。零件的壁厚分布经过优化，铰接受力部位的壁厚做了加厚处理，承受频繁扳动的载荷也不会出现断裂变形，挡臂部位在保证结构强度的前提下适当控制厚度，避免整体重量过大影响发射器的整体配重平衡，整个零件的安装不需要额外的复杂工装，只需要对准铰接孔穿入定位销，卡入配套的定位簧片即可完成装配，日常维护拆解也十分便捷，不需要专用工具就能快速取下进行清洁或者更换。
