撬装框架式锅炉机组三维结构设计

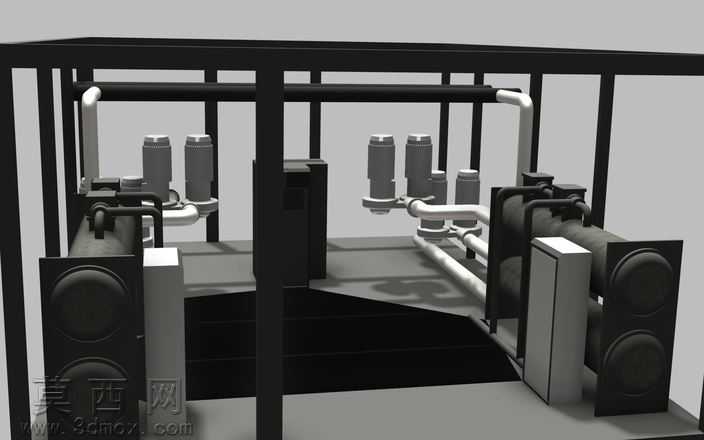

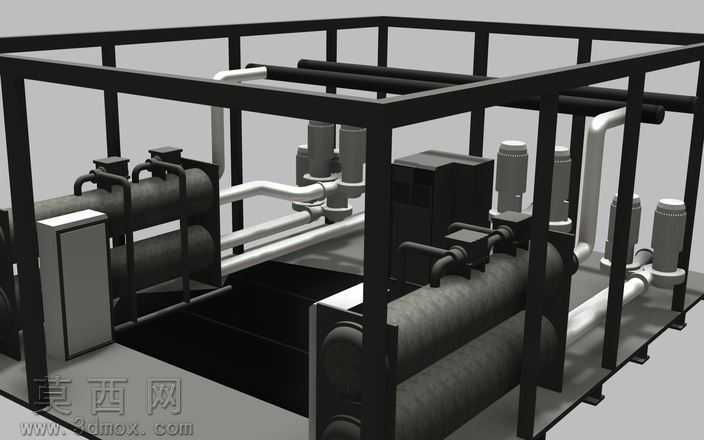

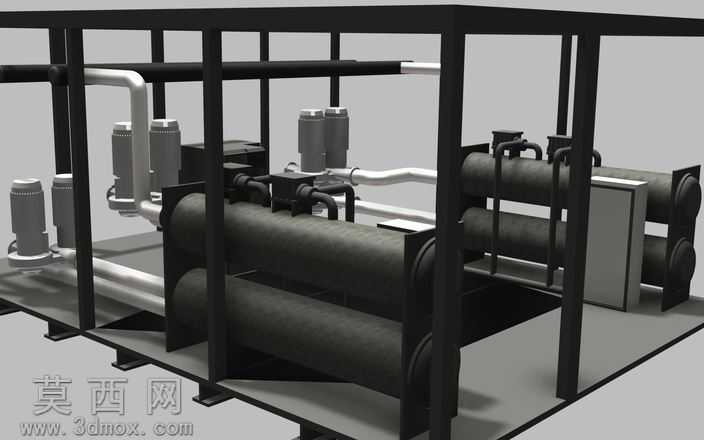

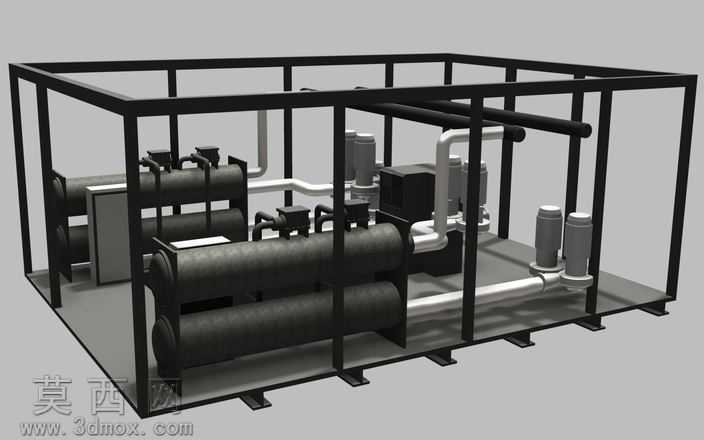

本作品为撬装集成式锅炉设备三维建模成果，建模过程严格遵循工业热能设备的集成化设计逻辑，首先完成整体承载框架的参数化搭建：采用标准型钢构件搭建外防护与承重骨架，对框架立柱、横梁的连接节点做了精准的结构还原，预留了设备吊装、现场安装的对接点位，框架底部设置的支撑脚结构完全匹配工业现场的安装固定需求。在核心功能部件建模阶段，对卧式换热罐体做了精细化结构还原，罐体的端盖法兰、接口管座、外部加强筋结构均按照压力容器的常规设计规范进行建模，还原了罐体分层排布的集成布局，充分利用撬装框架的内部空间压缩设备整体占地。管路系统建模遵循工业管路设计规范，区分了不同管径的工艺管线，还原了管路的走向弯折、法兰对接、阀门安装位的结构细节，不同走向的管线做了分层排布设计，避免管线干涉的同时预留了后期运维的操作空间。辅助功能部件方面，对配套的过滤组件、泵体单元、控制柜体均做了等比例建模还原，各部件的安装位置完全匹配撬装框架的预设固定点位，还原了设备从介质输入、换热处理到输出的完整工艺路径。材质与渲染阶段，为框架构件赋予哑光黑色金属材质还原型钢的涂装效果，为换热罐体赋予深灰色哑光金属材质还原压力容器的防腐涂层质感，为工艺管线区分了银亮色金属材质与黑色管线材质，清晰区分不同功能的管路系统，地面支撑结构赋予浅灰色工业地坪材质，通过光影调整突出设备的结构层次，清晰展现各部件的装配关系与空间布局。整体设计充分体现撬装锅炉设备集成化、模块化的设计思路，所有部件的装配关系符合机械装配逻辑，无结构干涉问题，可直观展现该类锅炉设备的整体构造与布局特点。
