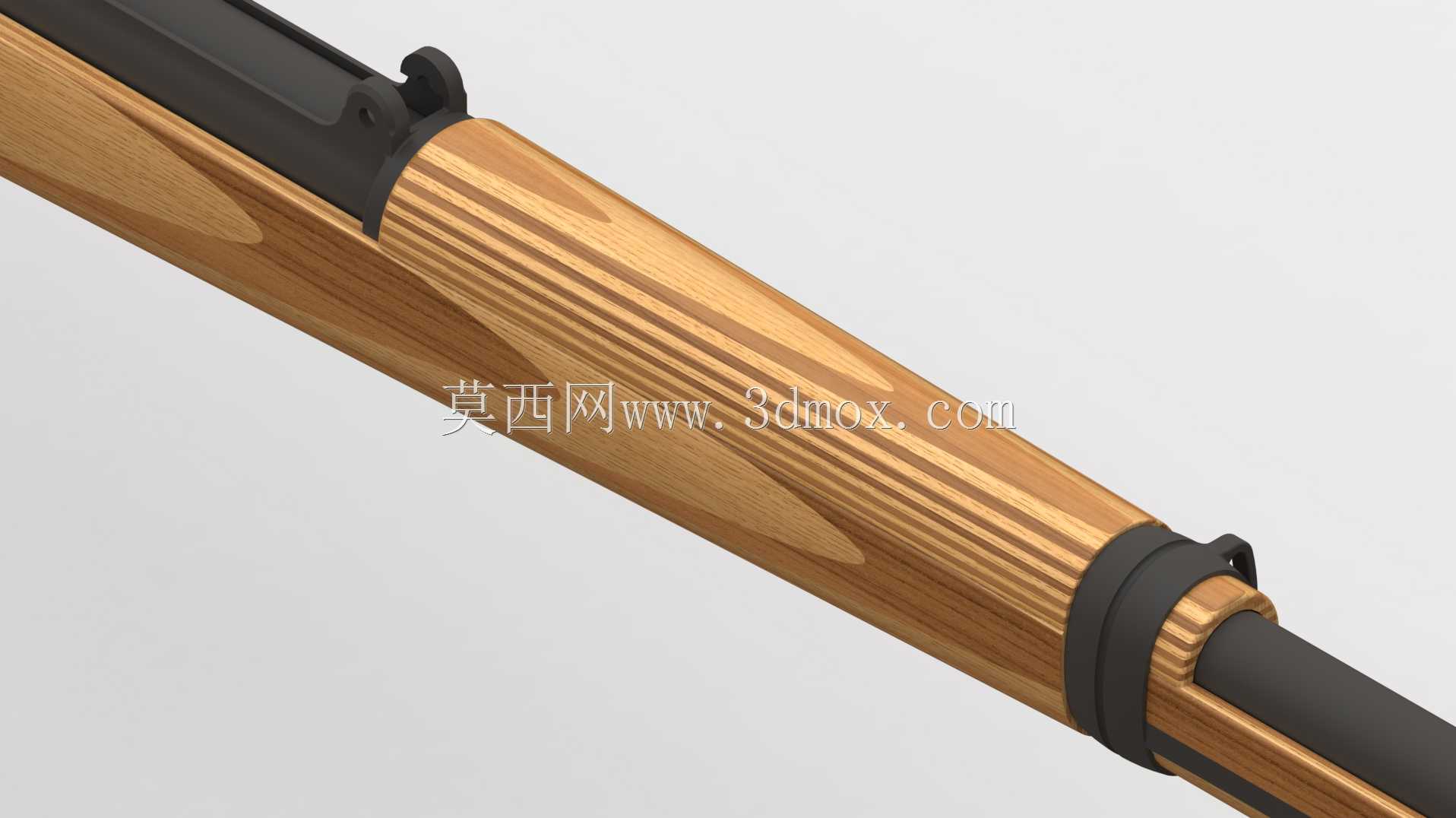

Kar98k步枪木质层压上手护板结构

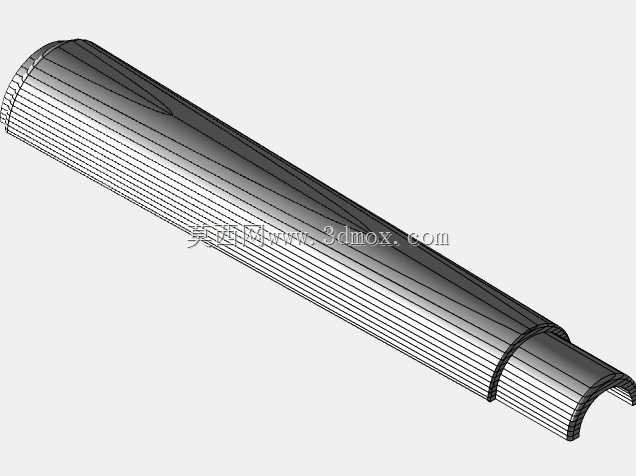

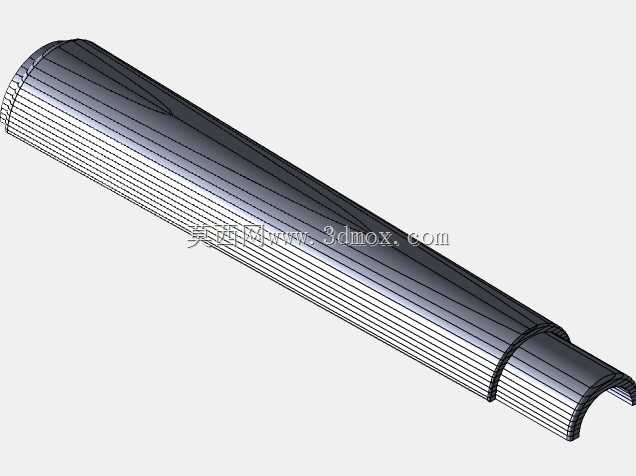

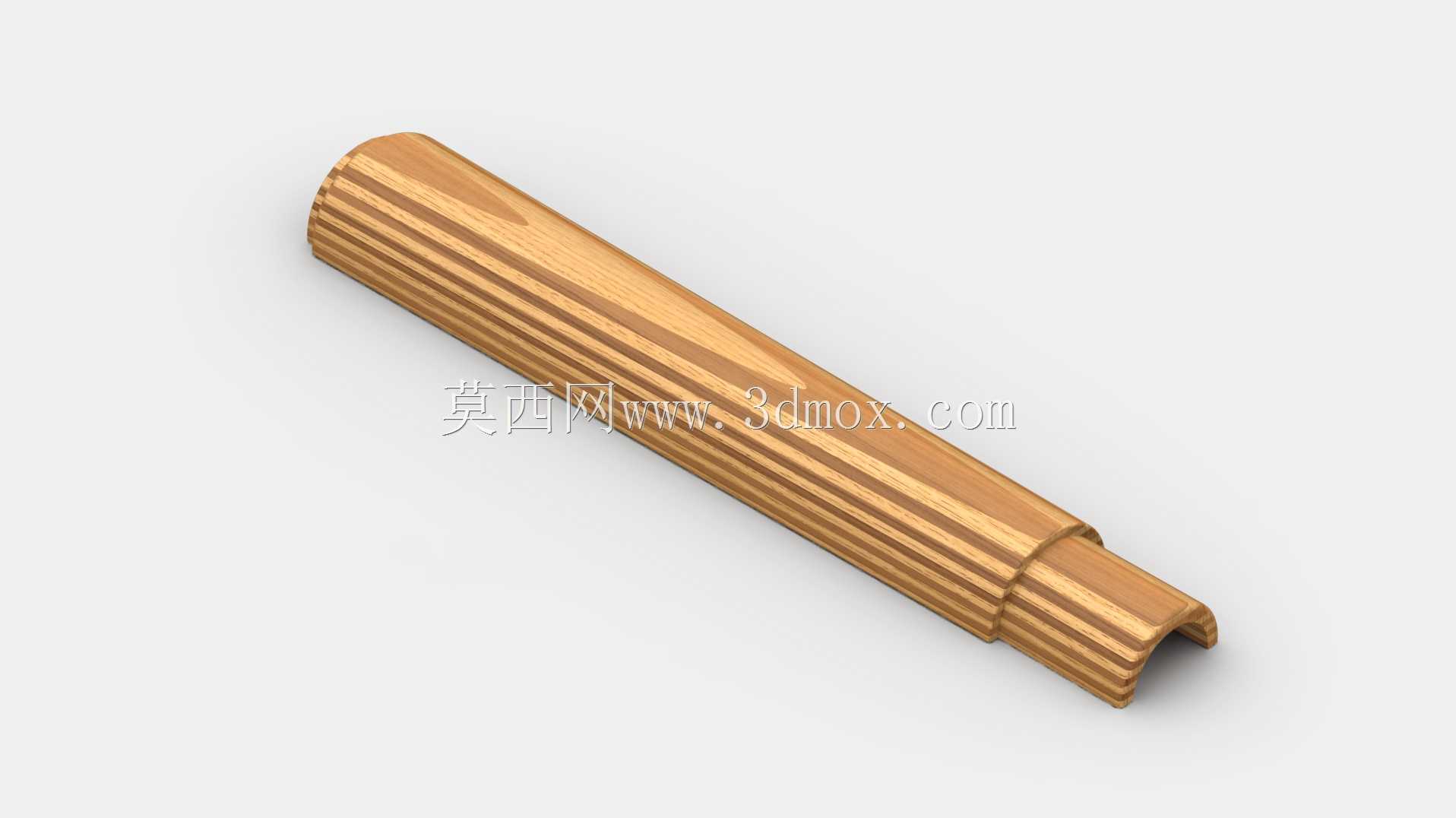

该护板作为栓动步枪枪管上方的防护构件，核心作用是隔绝连续射击后枪管传导的高温，避免射手握持时被烫伤，同时为前手持枪提供稳定的握持支撑面，在枪械实际使用场景中，还能对枪管上方形成一定防护，减少外部沙尘、磕碰对枪管外露部分的损伤。从结构设计来看，整体采用半包覆式弧形截面，内弧面完全贴合枪管外壁的圆柱轮廓，保证安装后与枪管之间留有均匀的微小间隙，既避免射击时枪管振动与护板产生干涉，也能预留空气流通的散热空间，防止护板长期受高温影响出现层压结构开胶变形。外表面设计有多道平行的纵向防滑凸棱，凸棱的高度、间距完全贴合人手握持时的指腹触感，在戴手套操作或者手心出汗的工况下，依然能提供足够的摩擦力，避免据枪时出现打滑偏移，影响射击精度。护板尾端设计有阶梯式的定位止口，与机匣前端的安装槽精准配合，前端则延伸至准星座后方的限位位置，整体安装边界完全匹配原枪的装配尺寸，不需要额外修配即可完成固定。建模过程中针对层压木材的材质特性做了结构还原，层压板的各层纹理走向沿护板长度方向排布，符合实际枪械护木的材料加工工艺，这种排布方式能最大化提升护板的纵向抗弯折强度，避免在携行、据枪过程中受外力出现断裂。建模时通过手动测绘还原各部位尺寸，护板的壁厚从前端到尾端呈渐变式设计，靠近机匣的尾端壁厚更大，承受据枪时的主要握持压力，前端壁厚稍薄，在保证结构强度的前提下尽可能降低整体重量，优化枪械的重心分布。内表面没有多余的凸起结构，所有转角位置都做了小圆弧过渡处理，避免安装时刮擦枪管表面的氧化层，也能减少应力集中，提升构件的抗冲击性能。在实际枪械维护场景中，该护板属于可快速拆卸的外部构件，设计时的尺寸公差控制在合理装配范围内，既保证安装后不会出现松动晃响，也能在野外维护时不用专用工具即可完成拆装，适配实战场景下的快速保养需求。层压木质的材质选择相比实木拥有更好的抗潮抗变形能力，在温湿度变化较大的环境中，不容易出现翘曲开裂，能长期保持与枪管的配合精度，不会因为护板变形挤压枪管，影响射击时的弹道一致性。
