六轮微型遥控漫游小车结构设计

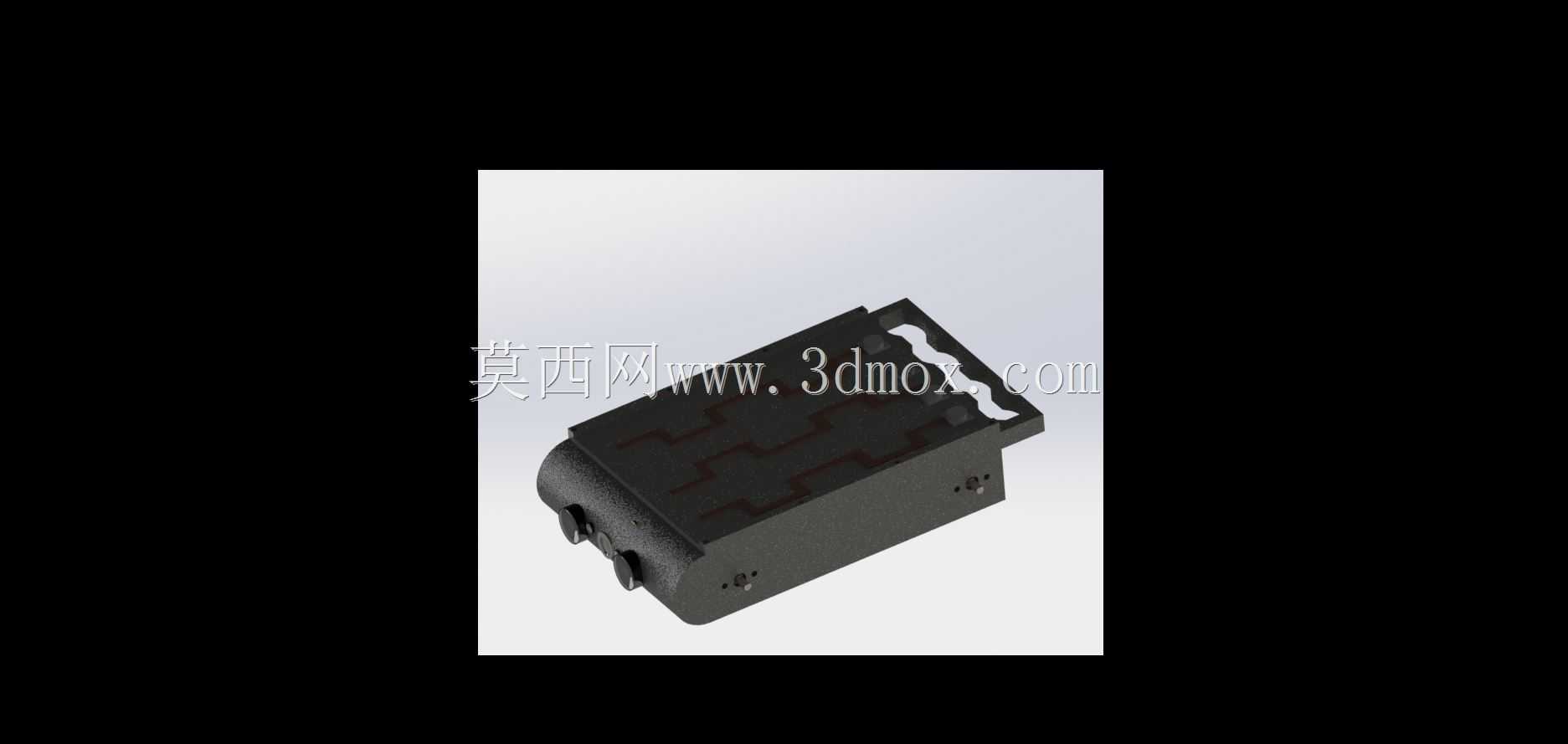

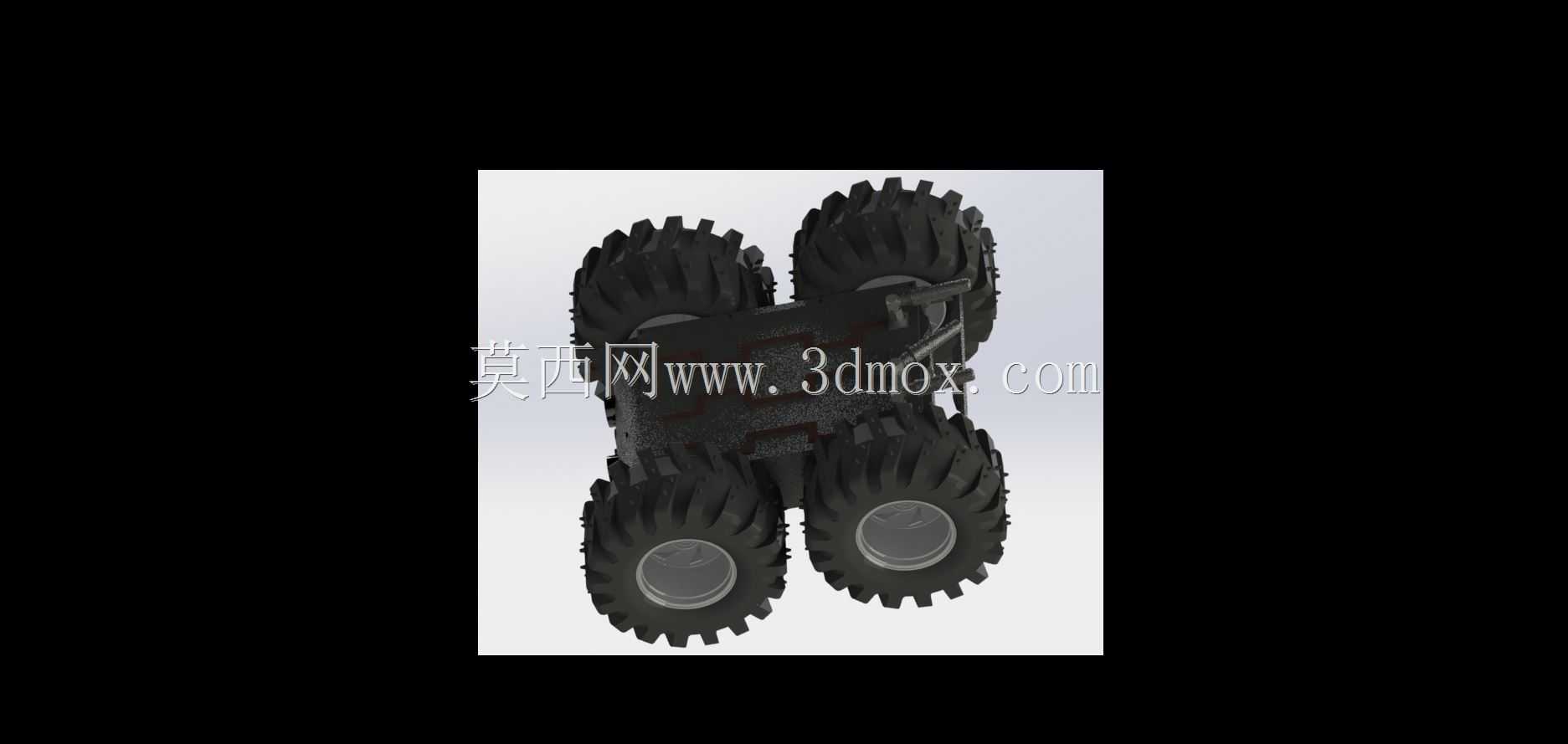

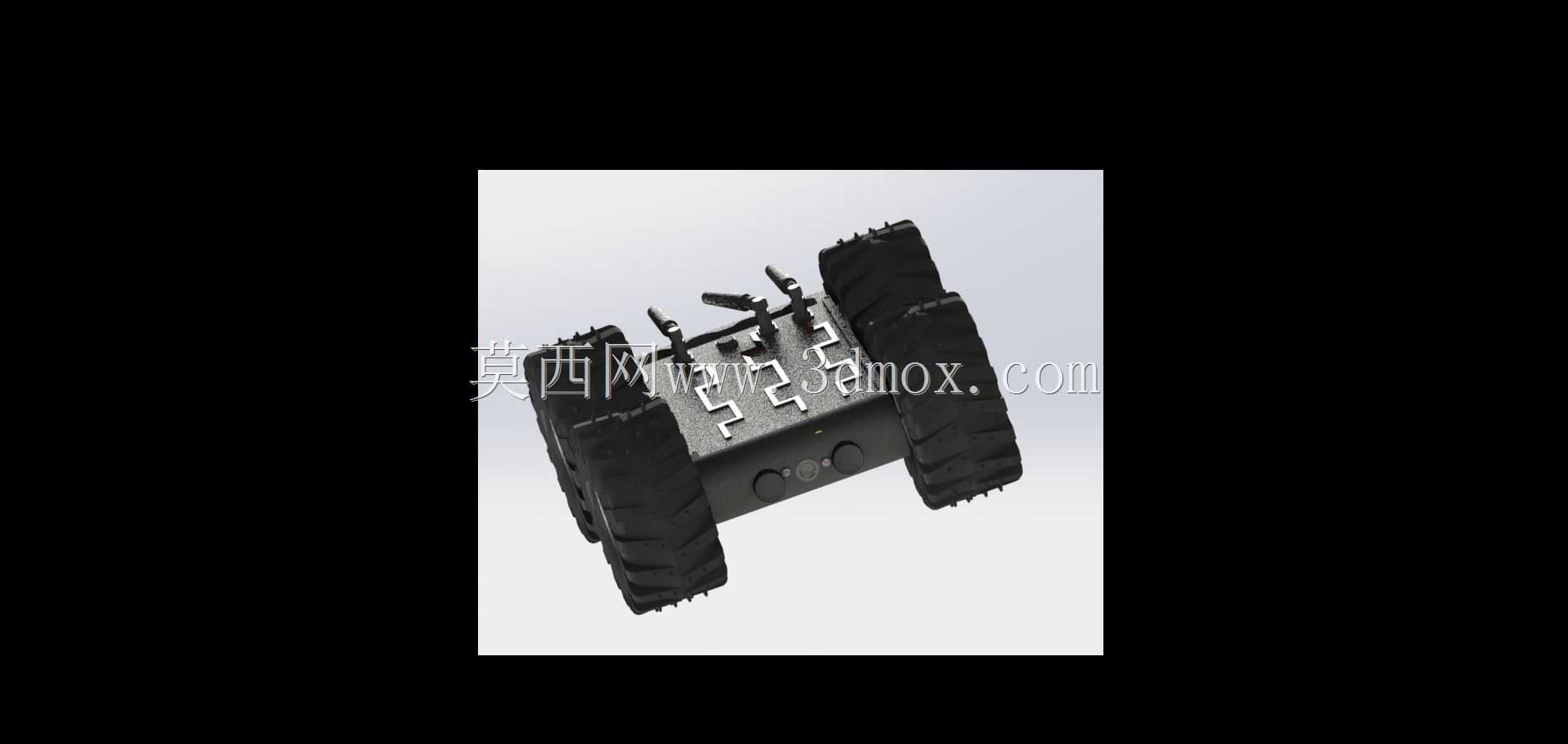

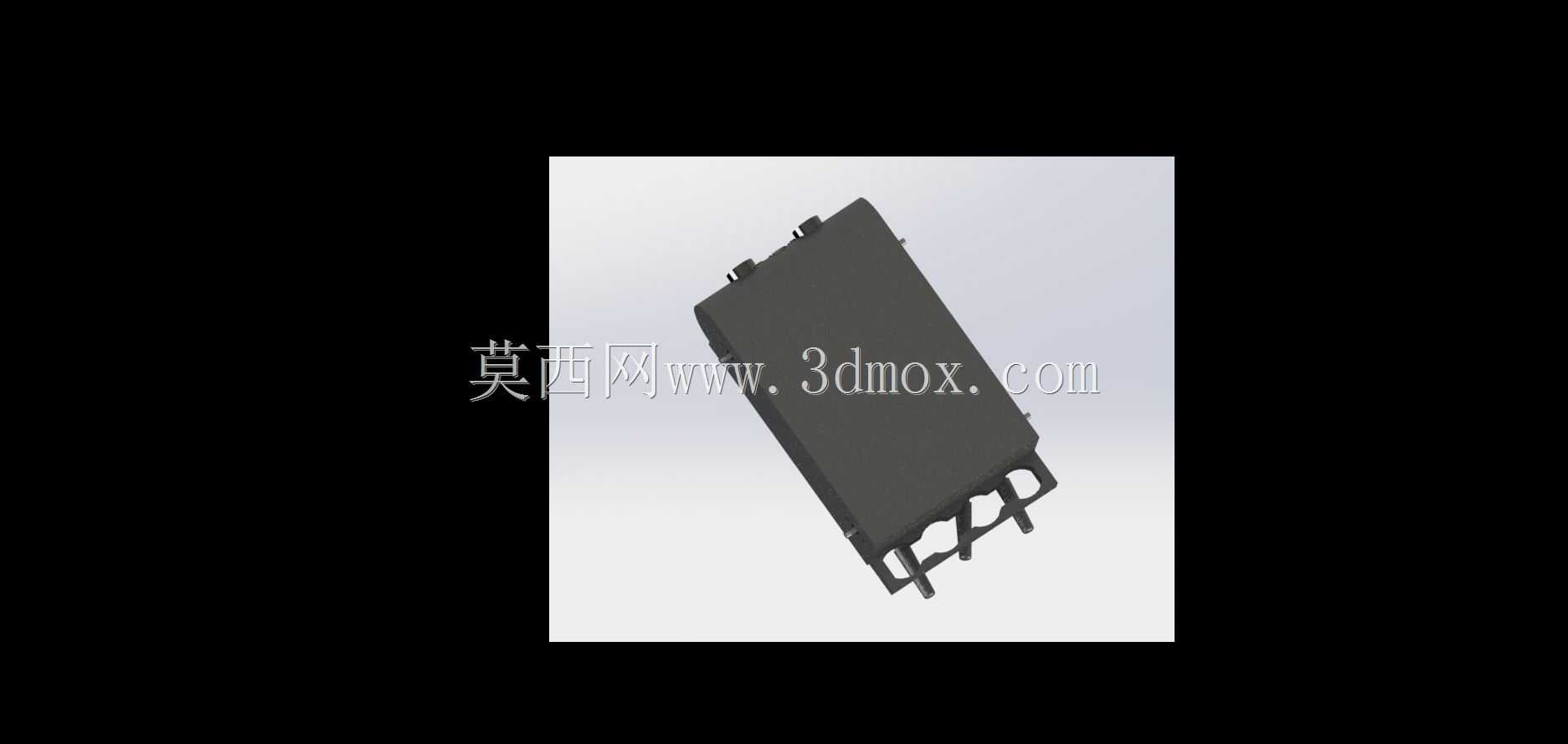

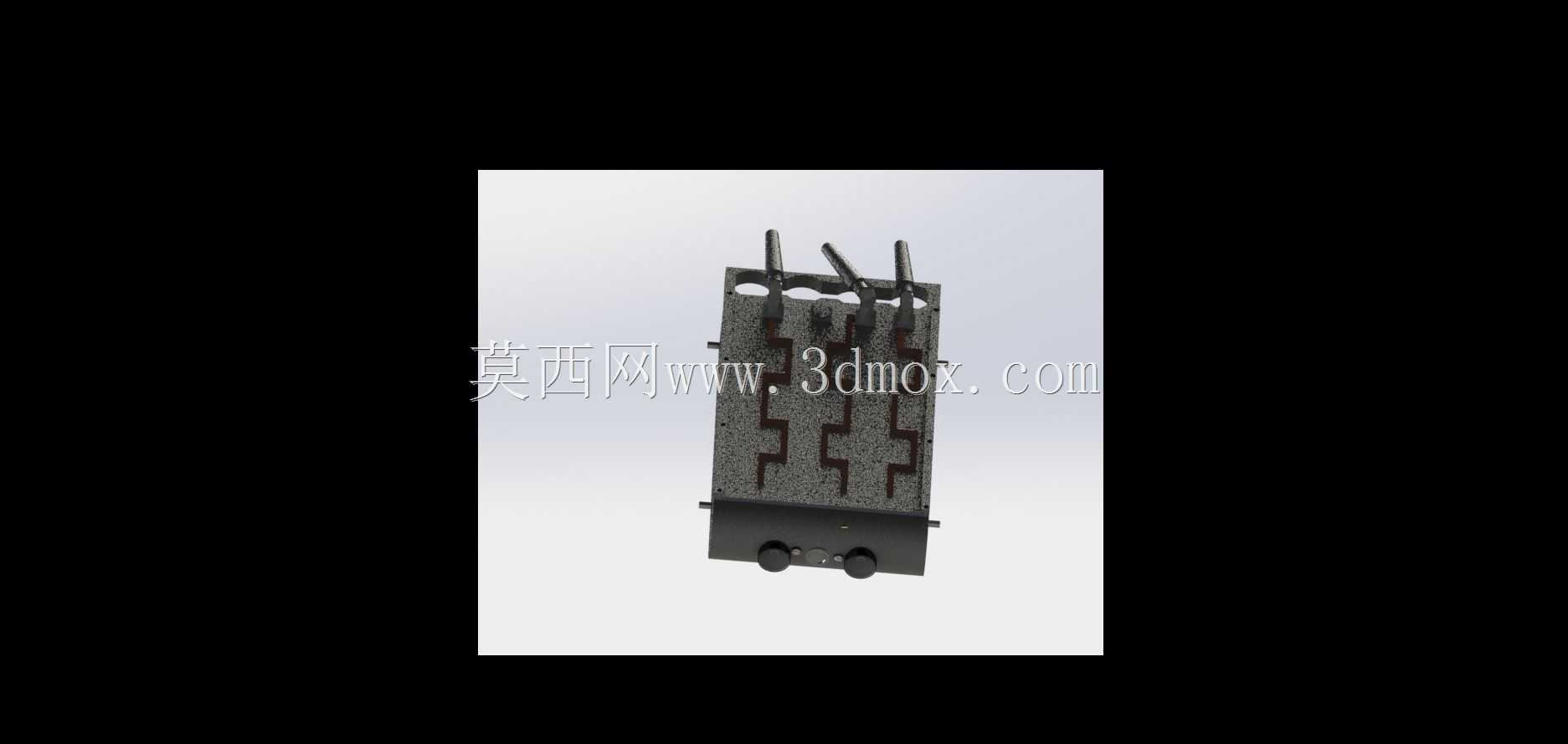

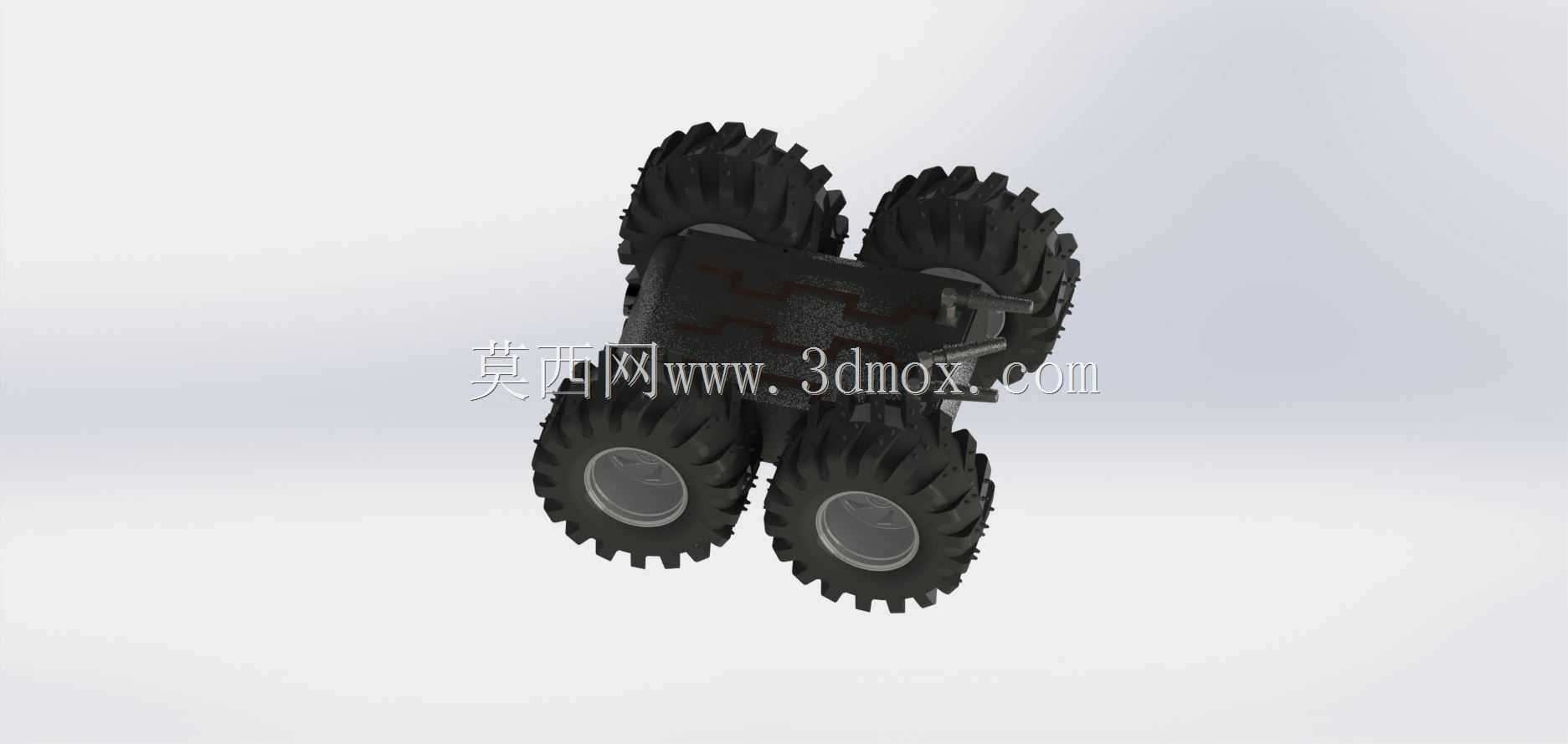

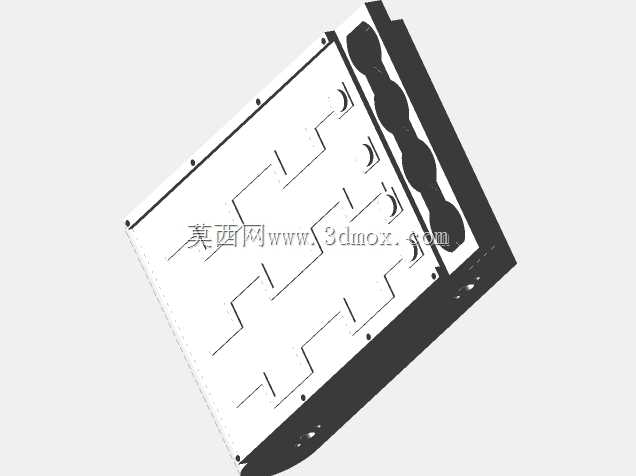

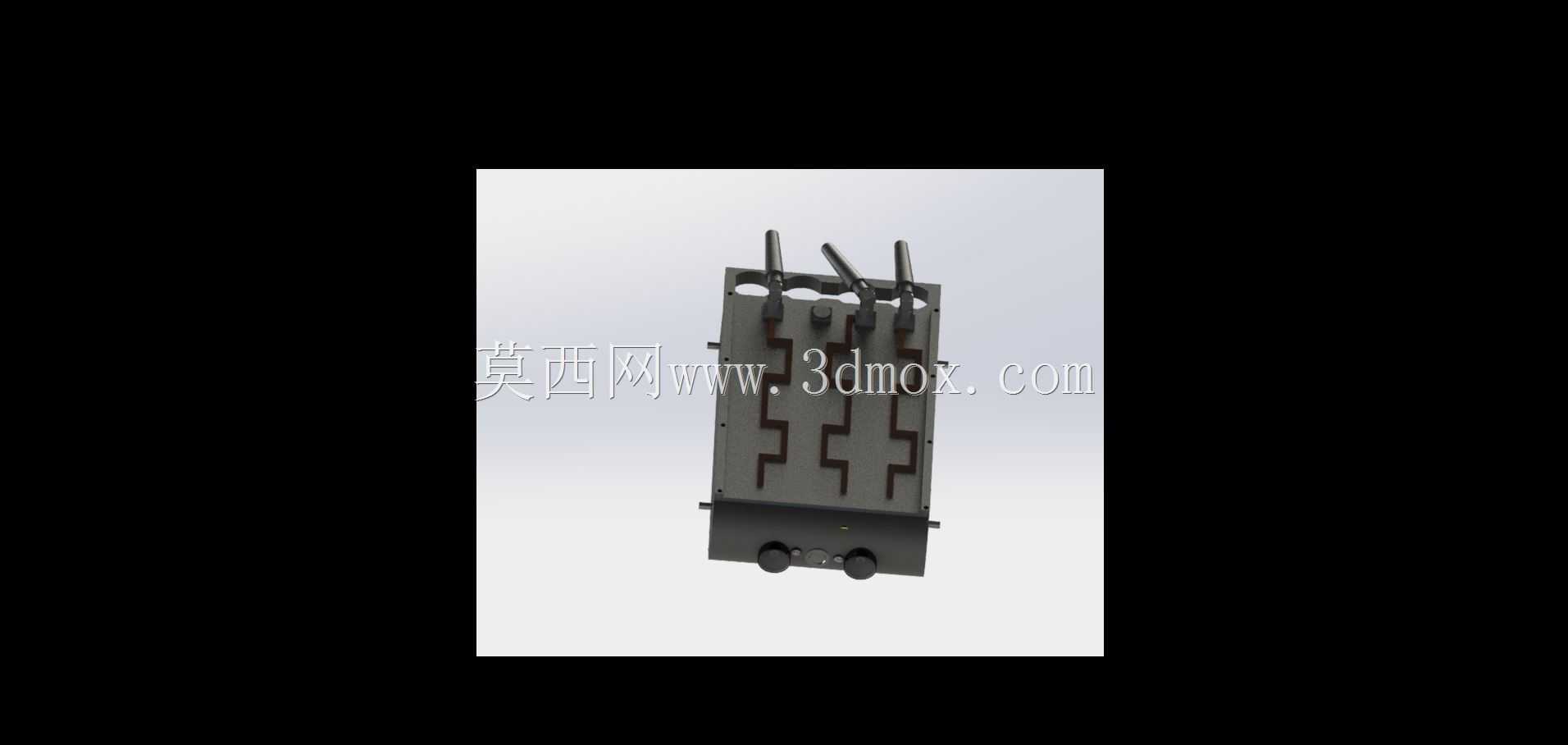

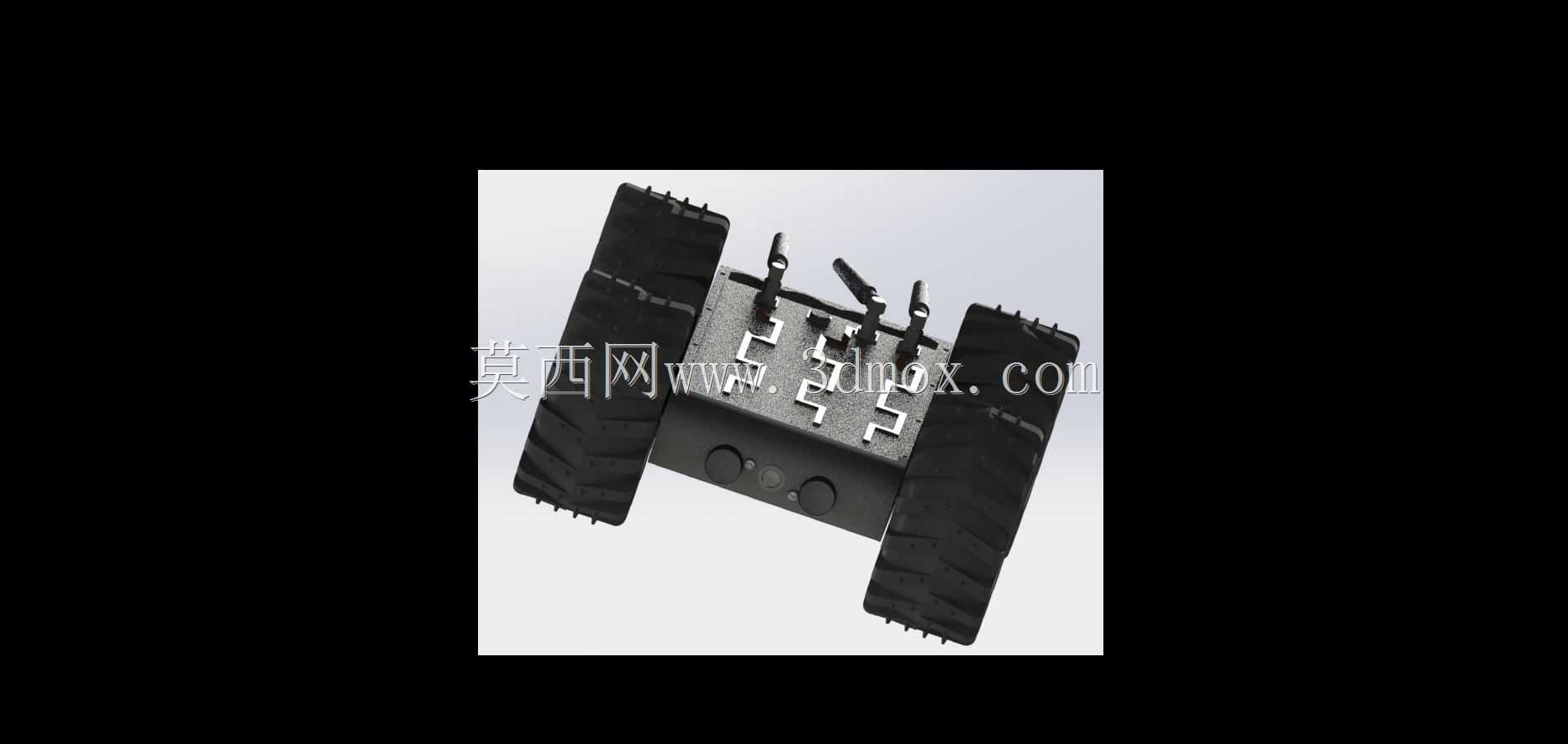

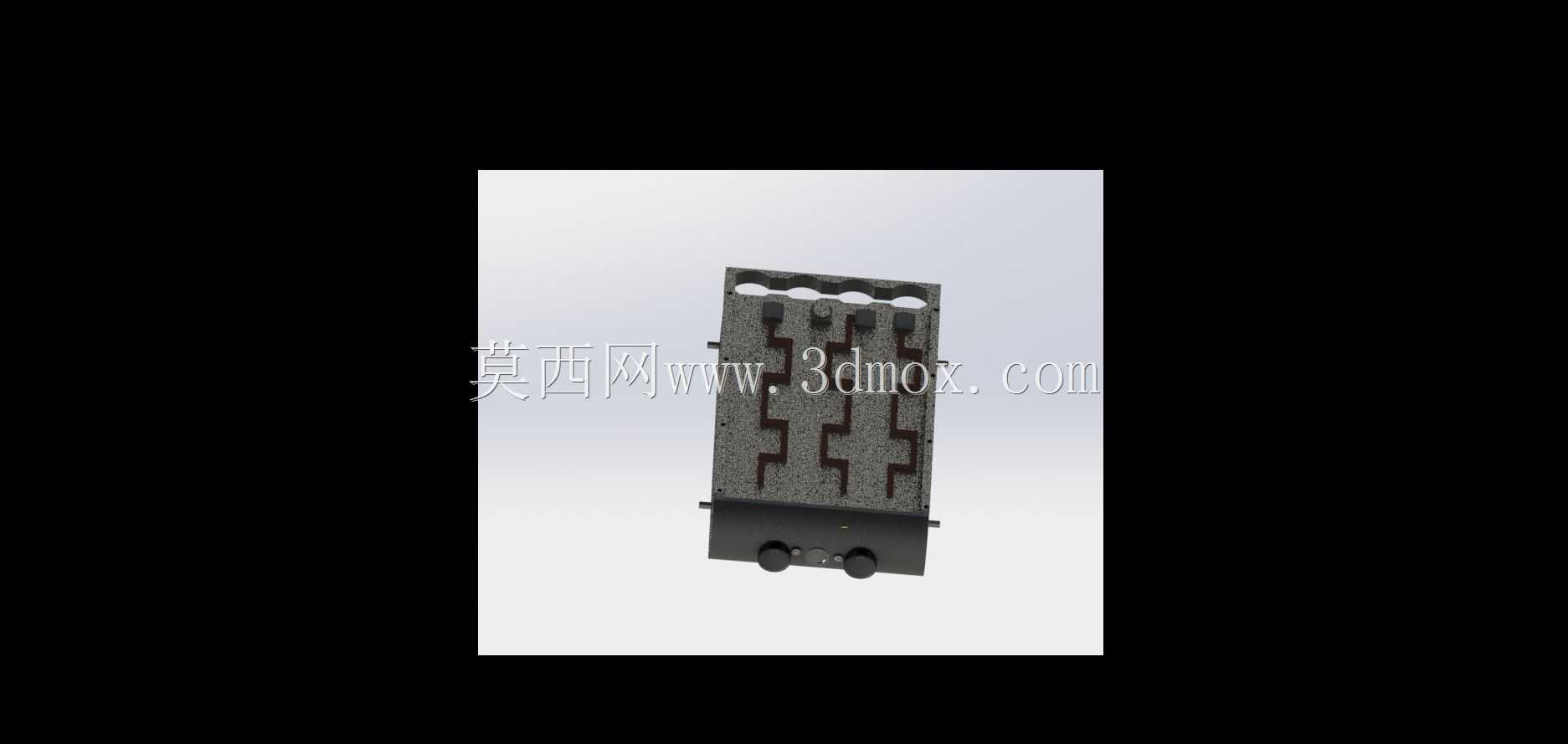

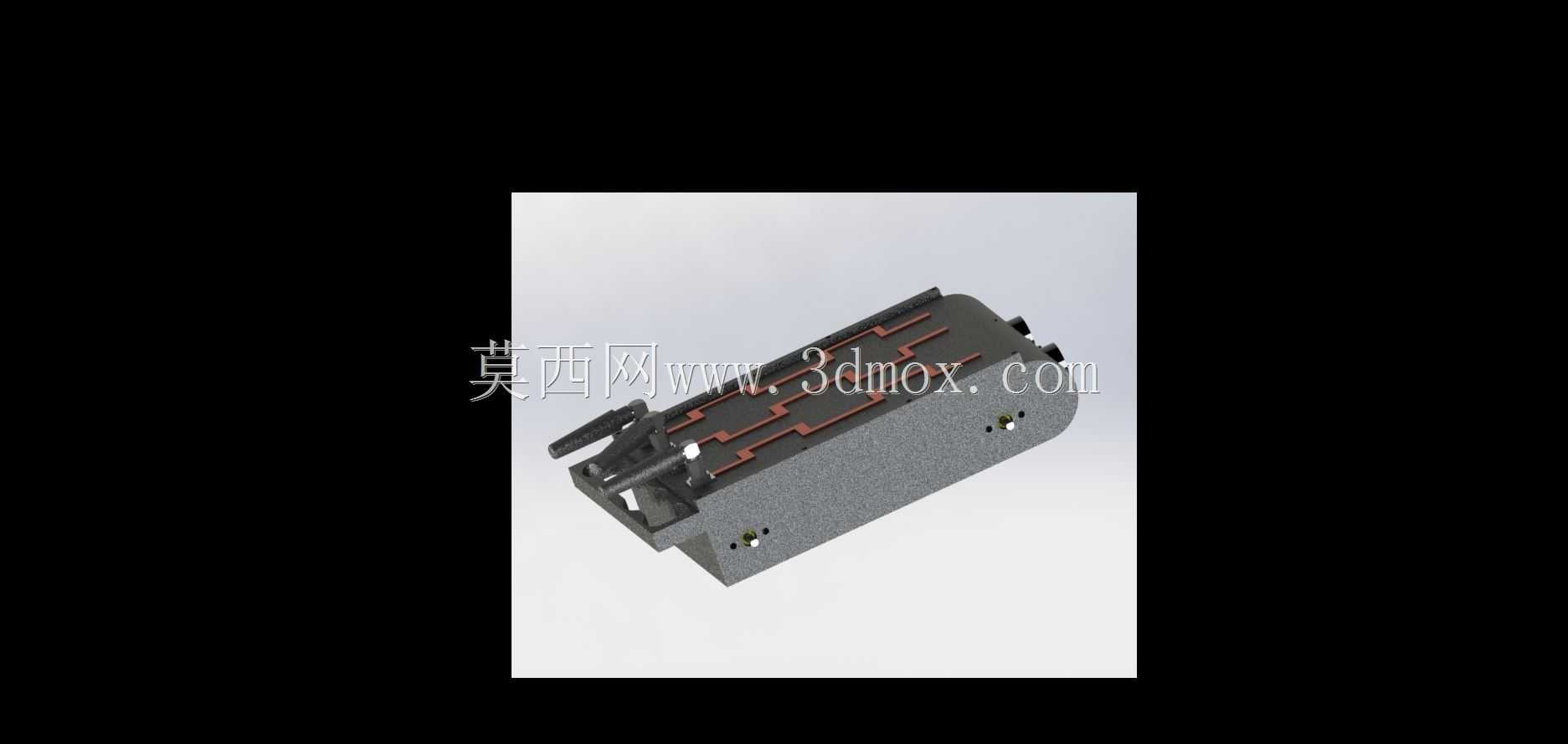

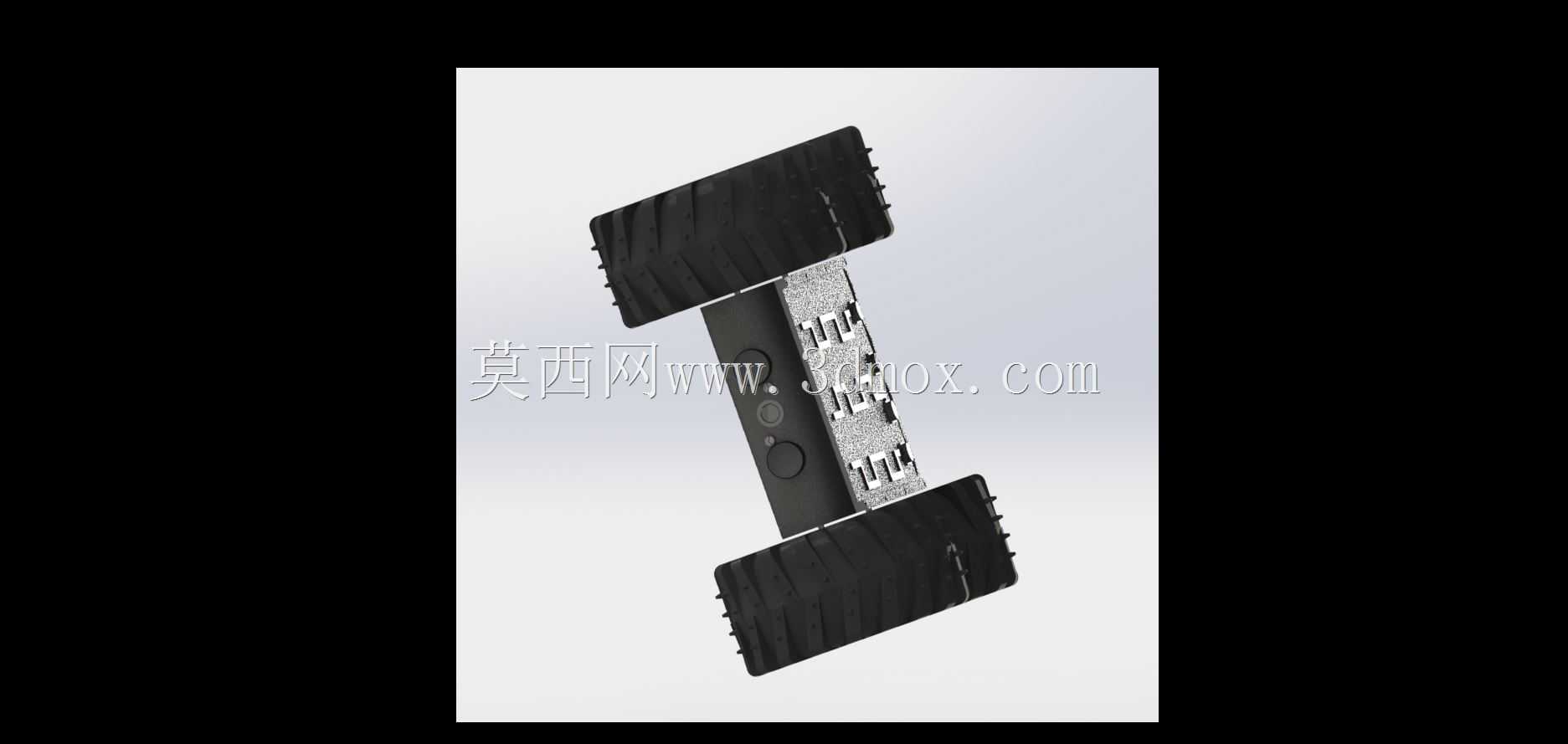

这款六轮微型遥控漫游小车的结构设计，核心面向狭小空间巡检、室内外微场景探测以及青少年科创教具场景开发，区别于常规四轮遥控车的通过性短板，六轮布局的设计初衷是为了应对碎石路面、微小台阶、松散沙土等非铺装复杂地形，在民用消费级遥控玩具、小型环境探测载具领域都有对应的适配空间。从结构设计逻辑来看，整车采用上下分层的底盘布局，上层为控制电路与电池仓的安装空间，预留了标准的航模电池安装位与遥控接收机固定孔位，安装边界严格控制在120mm*80mm的矩形范围内，避免上层元件突出车身影响越障时的通过性；下层为传动与行走机构安装位，六个驱动轮分别通过独立的轮轴固定在底盘两侧，轮距设计为70mm，轴距采用前后等距的三段式布局，单轮直径32mm，搭配深齿越野胎纹，胎纹深度达到3mm，能够在松散沙土表面提供足够的抓地力，避免打滑陷车。车身外壳采用一体化的包覆式设计，外壳与底盘之间通过卡扣结构连接，无需额外螺丝固定，方便后期拆装维护内部电路与传动部件，外壳顶部预留了天线穿出孔位，同时在车头位置做了15度的倾角设计，既能够在正面碰撞时起到缓冲作用，也能减少行进过程中的风阻影响。底盘部分采用高强度ABS材质的一体注塑结构，底盘离地间隙设计为8mm，足够应对高度5mm以内的路面凸起障碍，六个车轮的悬挂采用简化的弹性臂结构，每个车轮都能独立做上下2mm的浮动行程，在不平整路面行驶时能够保证至少四个车轮同时接触地面，大幅提升行驶稳定性。传动系统采用集中式动力输出搭配齿轮分动的结构，单个驱动电机通过减速齿轮组将动力分配到六个轮轴上，相比六轮独立驱动的设计，既降低了整体结构重量，也减少了电路控制的复杂度，整车整备质量控制在150g以内，搭配常规2S锂电池时续航时长可以达到25分钟以上，完全满足小范围场景漫游探测的使用需求。在细节设计上，车轮与轮轴之间采用过盈配合的连接方式，避免高速行驶时车轮脱落，底盘边缘全部做了R2的圆角处理，防止越障时棱角勾住障碍物造成卡滞，电池仓位置设计了可开合的仓盖，更换电池时无需拆解整个车身外壳，大幅提升使用便捷性。
