快开式抱箍型管路快接锁紧构件

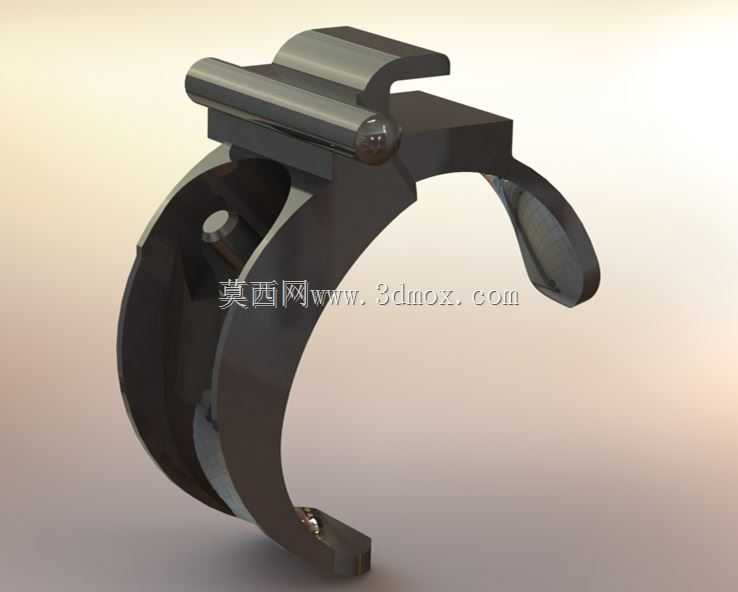

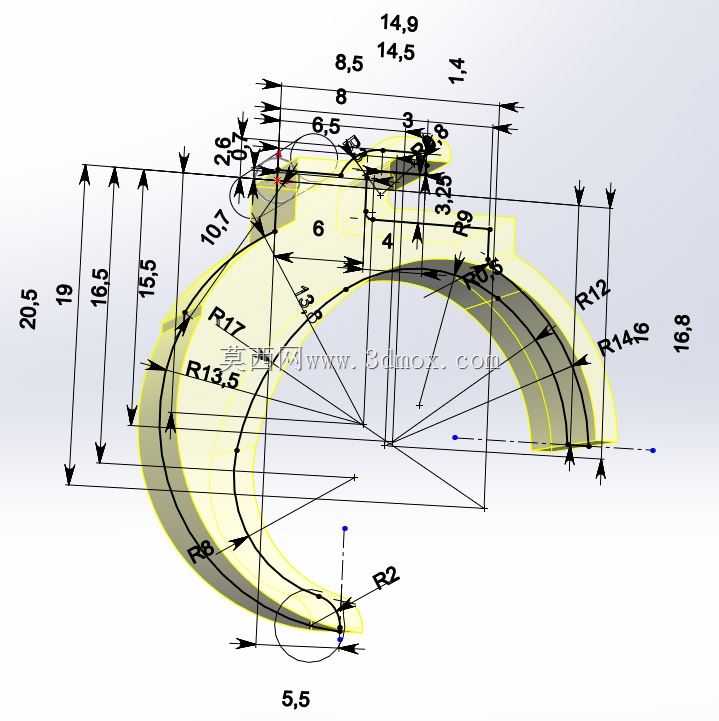

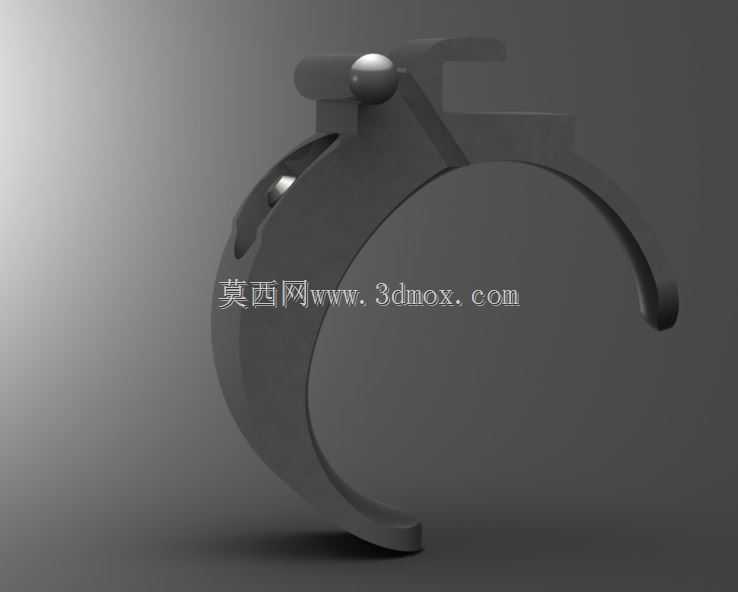

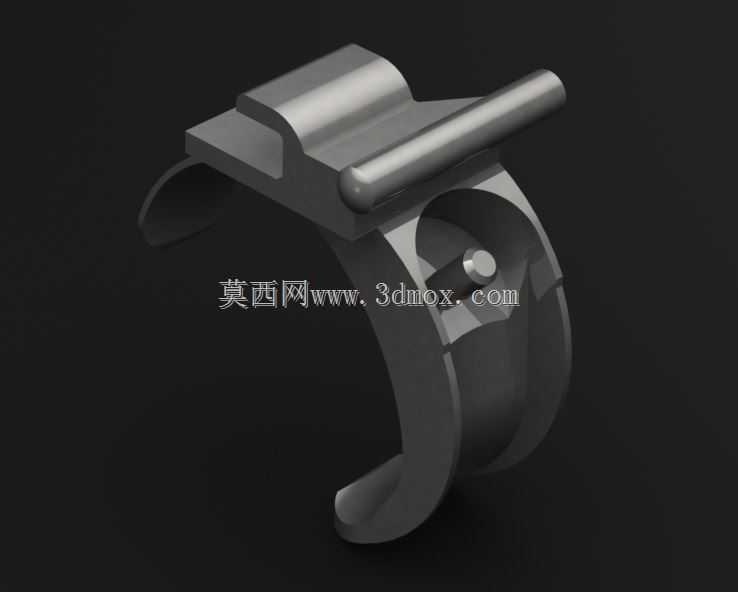

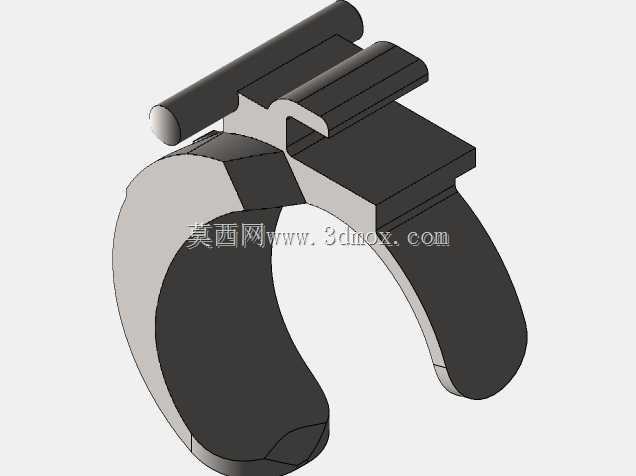

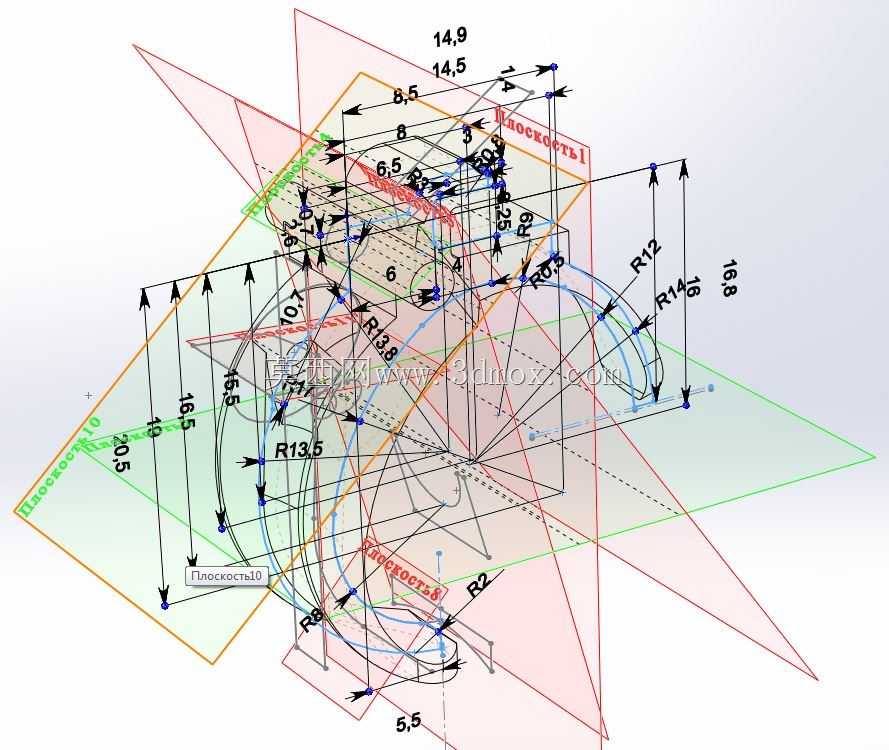

这类抱箍式快锁构件常应用在低压流体输送管路、小型设备舱体检修口、线束集束固定等需要频繁拆装的场景，相比传统螺栓紧固的卡箍，它无需额外工具即可完成开合操作，能大幅缩减日常运维、设备拆装的作业时长，在户外便携装备、小型试验台架、移动式流体设备上的适配性尤其突出。从结构设计逻辑来看，构件主体采用C型开口的弧形环体作为核心夹持基体，弧面曲率根据适配的圆柱面外径做匹配设计，闭合状态下环体内壁与被夹持件外壁的贴合面占比超过七成，能保证锁紧状态下的接触应力均匀分布，避免局部应力集中划伤被夹持件表面，也能防止长期使用后出现夹持松动移位的问题。环体开口端的一侧集成了带转轴的压合锁紧结构，转轴采用销轴式连接，压臂的杠杆比经过反复校核，扣合过程中能通过杠杆放大压紧力，让环体产生可控的弹性形变抱紧被夹持件，压臂末端做了圆弧过渡的扳动位，操作人员徒手施力即可完成锁紧与解锁动作，不会出现硌手、施力打滑的问题。环体开口的另一侧做了带导向斜面的卡扣位，压臂扣合到位后会自动卡入该限位结构，无额外锁止件也能避免受振动影响出现意外脱开，在常规的设备振动工况下能保持稳定的锁紧状态。设计阶段需要重点控制几个安装边界尺寸：首先是C型环体的自由状态开口量要略小于被夹持件的外径，保证扣合后能产生足够的抱紧预紧力，同时开口量也不能过小，不然拆装时需要掰开的形变量过大，会提升操作难度甚至导致环体出现塑性变形；其次是压臂完全打开状态下的外轮廓尺寸不能超出安装位的周边空间，避免开合过程中与周边其他零部件发生干涉；销轴的配合间隙控制在0.1mm以内，既保证转动顺畅，也不会因为间隙过大导致锁紧时出现旷量。环体的壁厚根据夹持力需求做匹配，常规小通径管路适配的型号壁厚在2-3mm区间，既能保证足够的结构强度，也具备合适的弹性形变能力，压臂的厚度略大于环体壁厚，避免频繁扳动过程中压臂出现弯曲变形。这类构件在实际选型时，除了匹配被夹持件的外径，还要确认使用场景的环境温度、接触介质属性，选择对应材质的型号，常规工况下采用普通碳钢做表面发黑处理即可满足防锈与强度需求，若应用在腐蚀环境则需要更换不锈钢材质，同时调整压合的杠杆比适配不锈钢材料的弹性模量，保证锁紧力符合使用要求。
