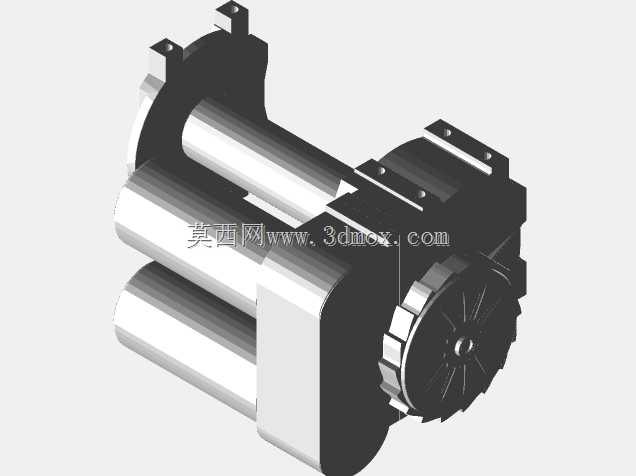

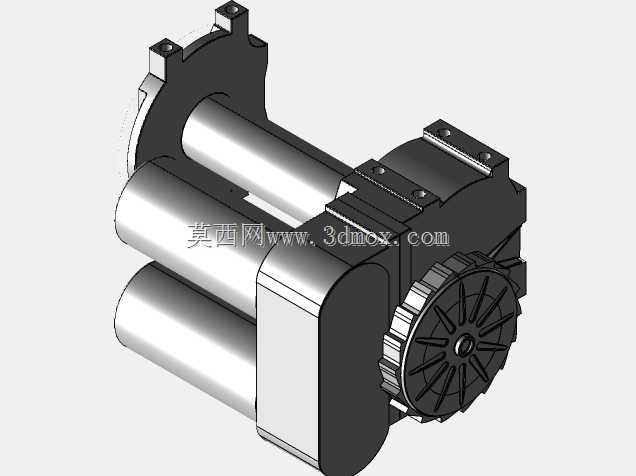

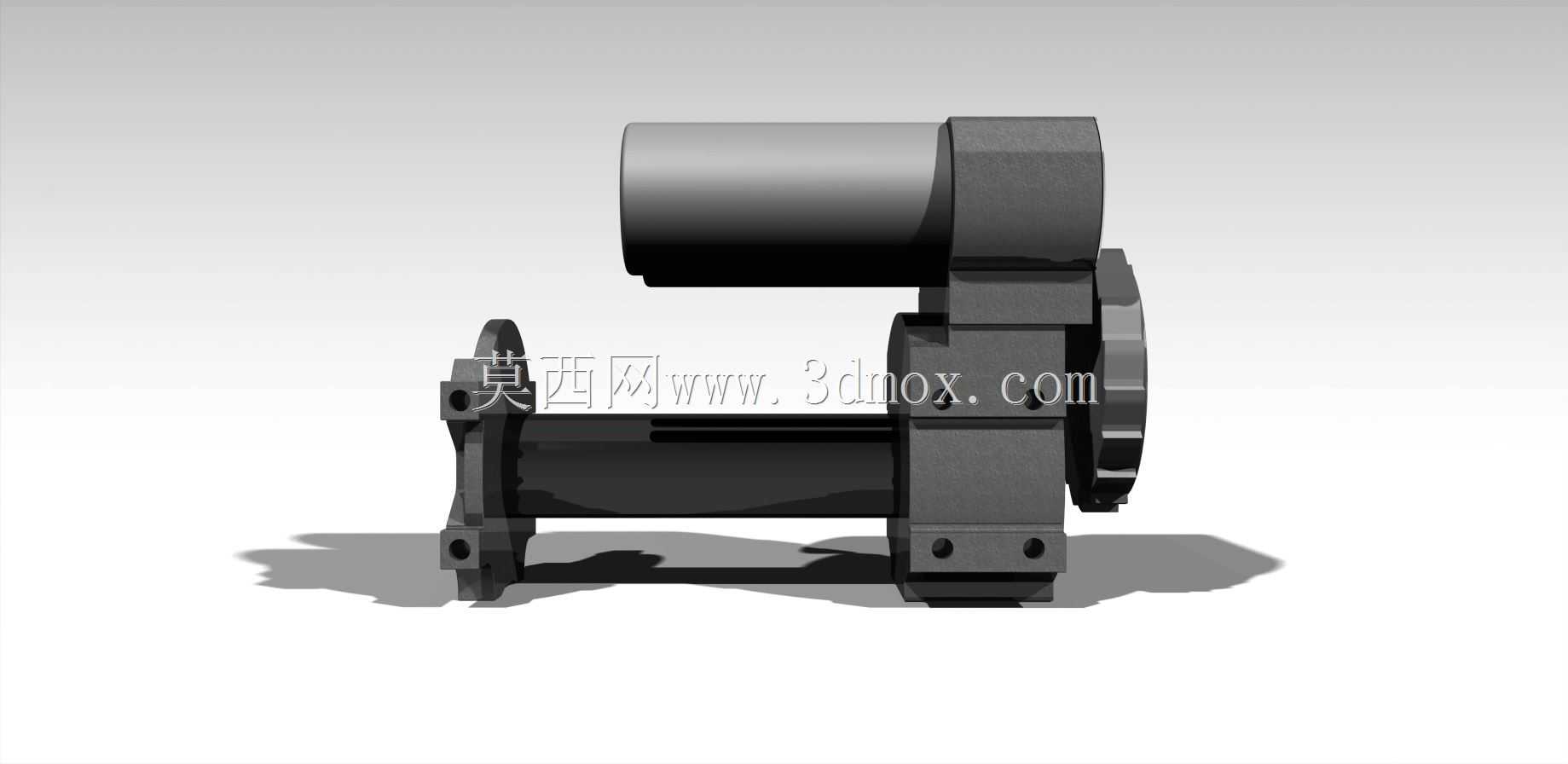

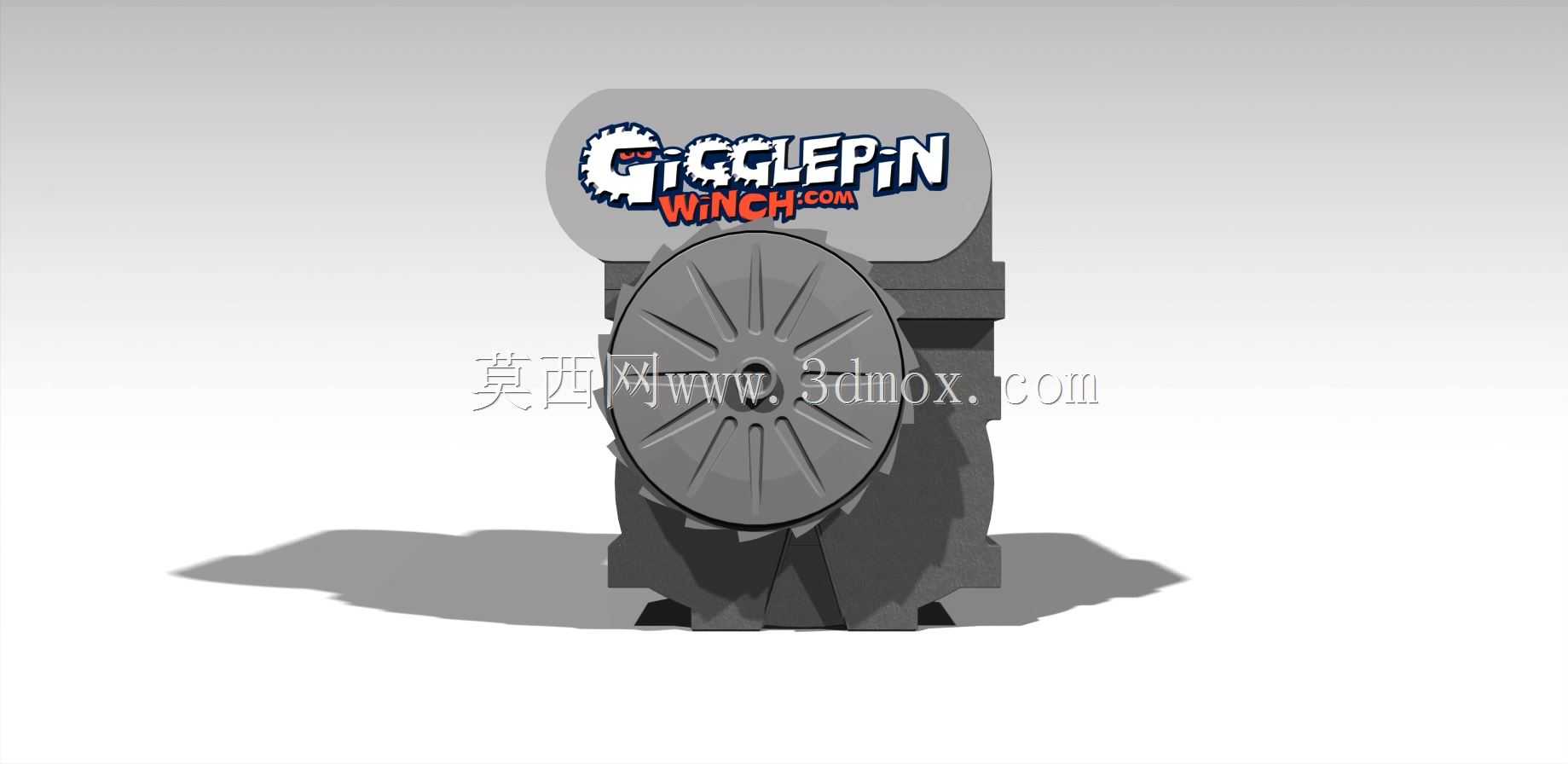

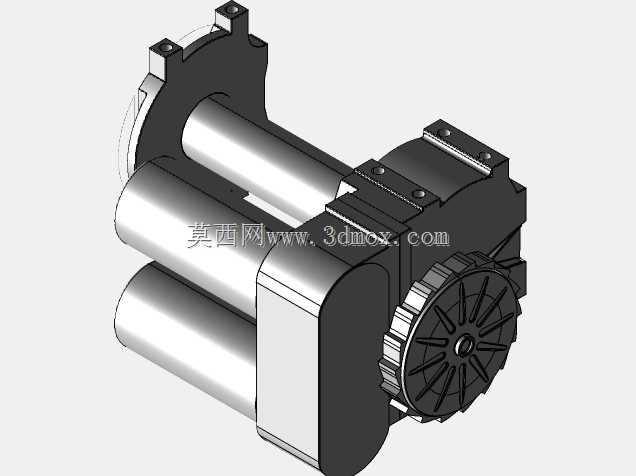

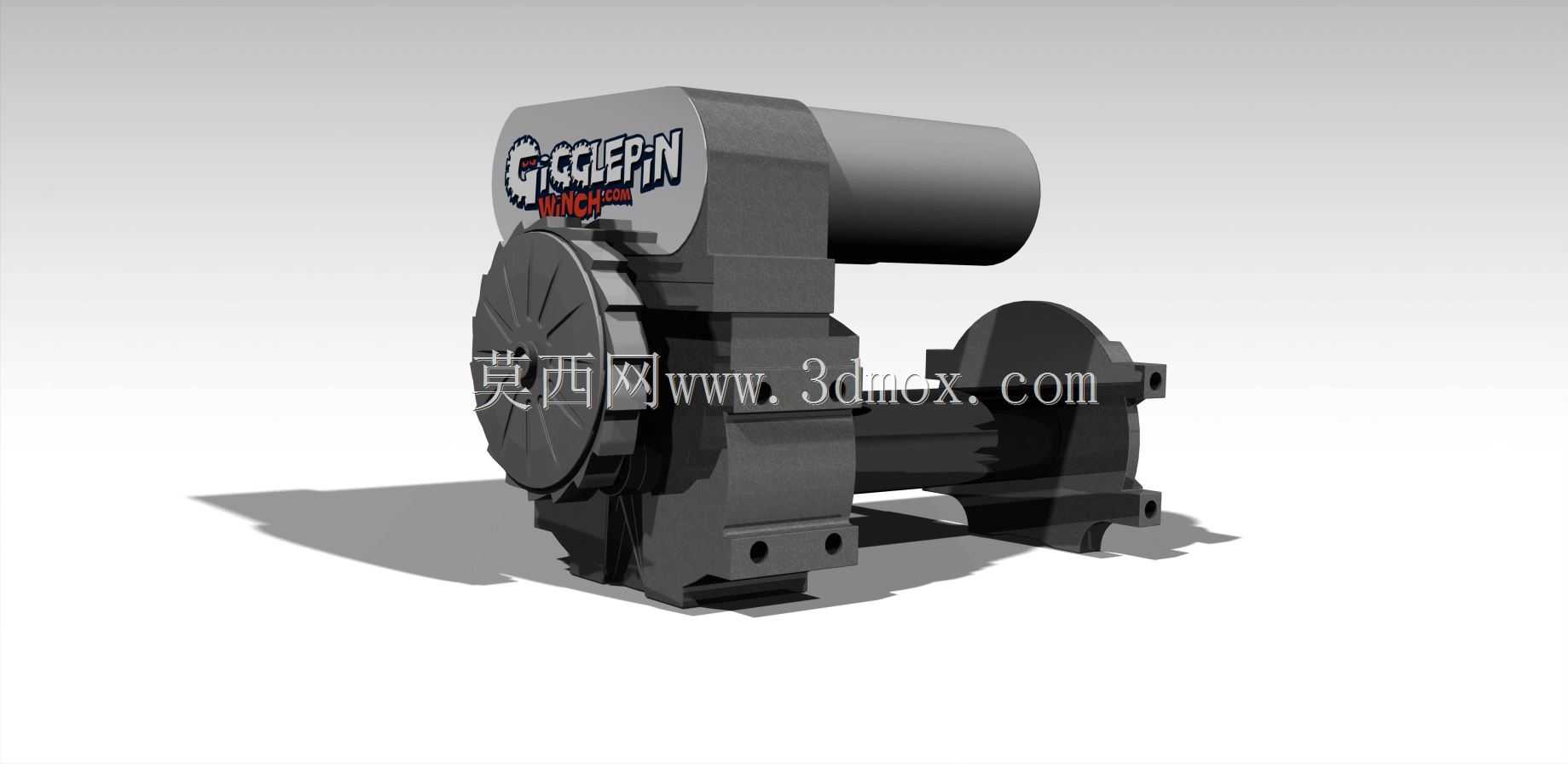

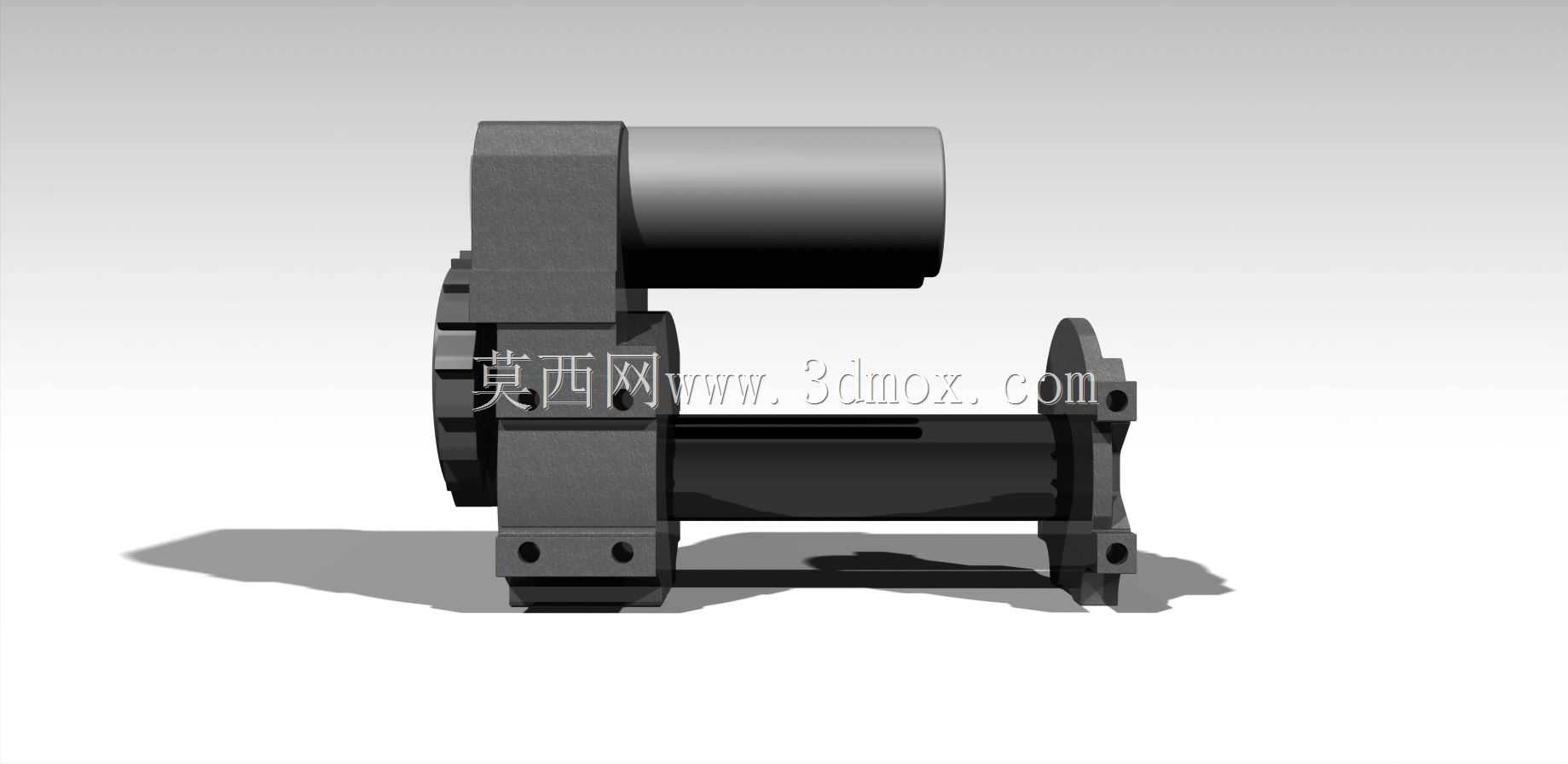

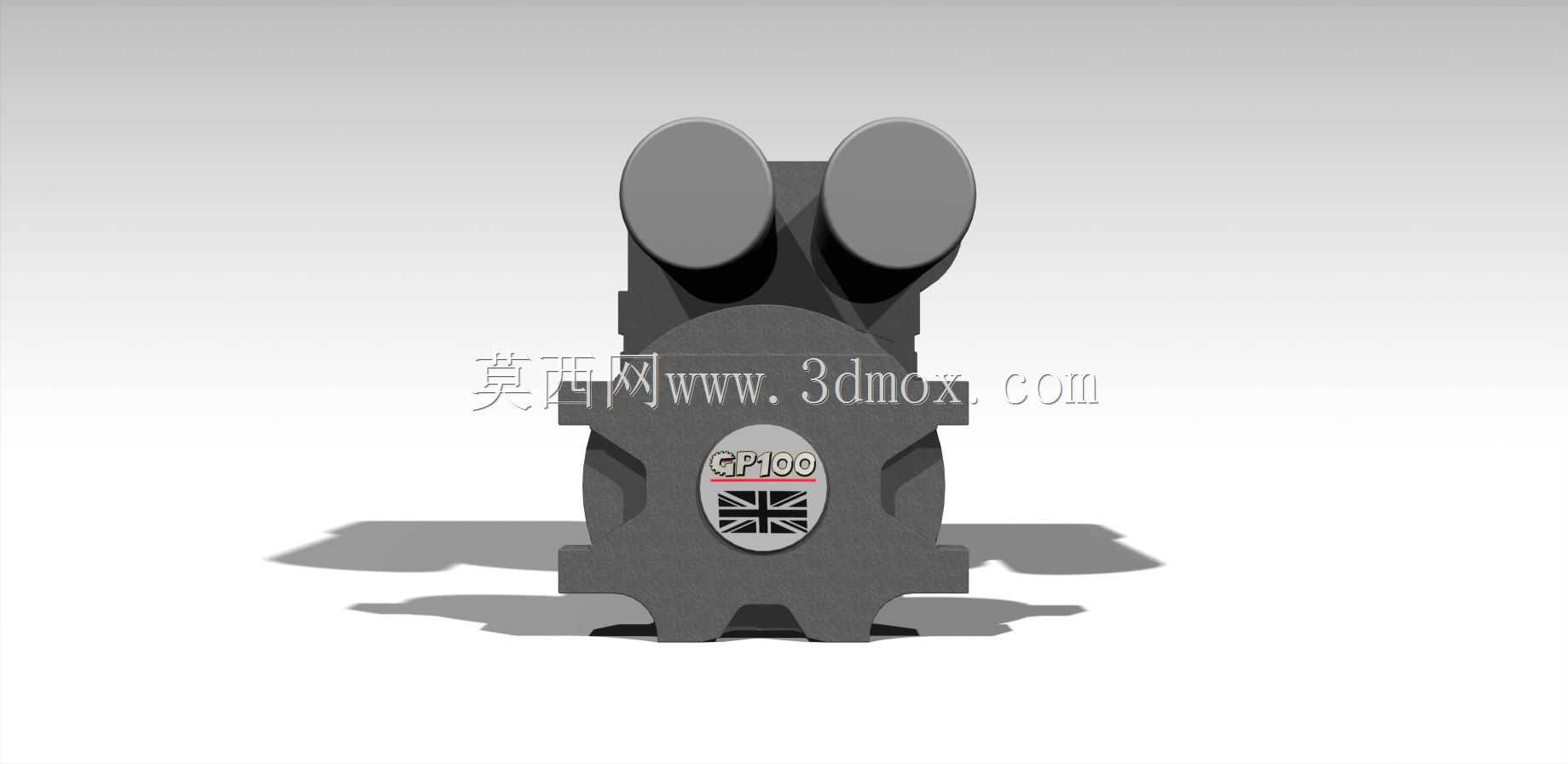

越野车辆配套长卷筒竞争绞盘结构

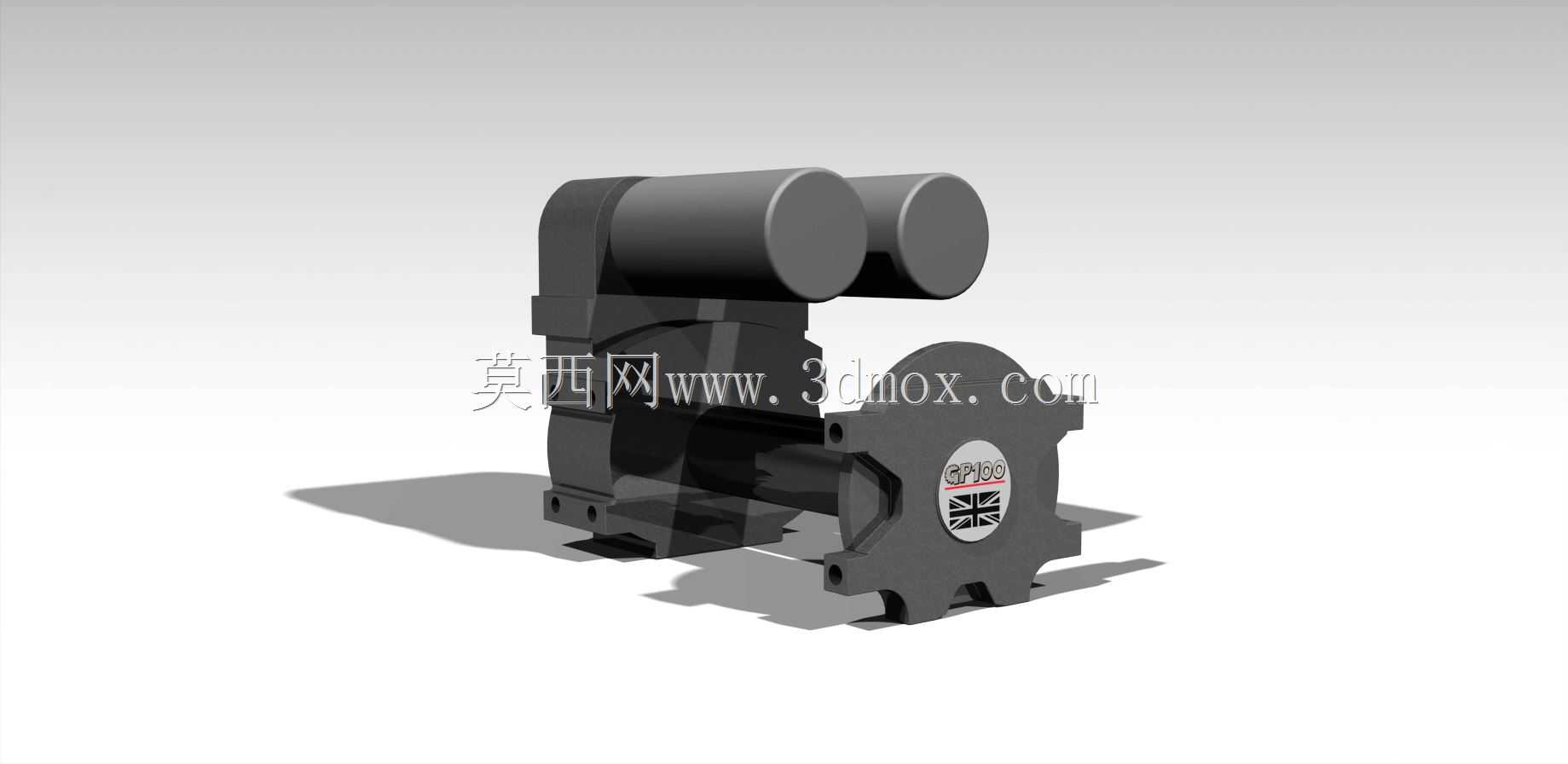

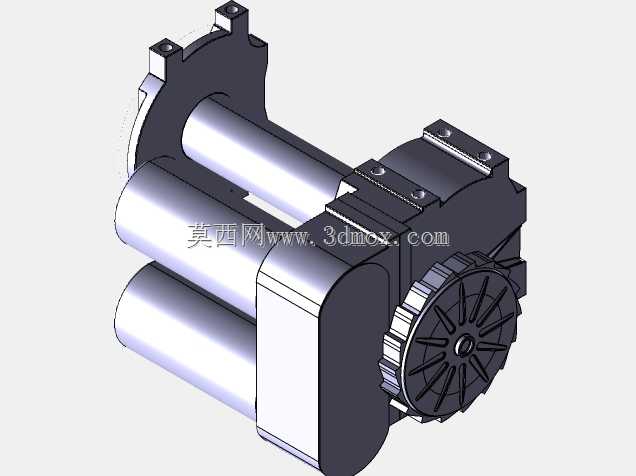

这款绞盘结构主要面向越野赛事、户外越野穿越场景的配套使用需求，在车辆陷入泥沼、沙地、陡坡等复杂地形失去抓地力时，可通过自身卷筒缠绕的高强度缆绳提供稳定牵引力，辅助车辆脱离困境，也可在赛事场地搭建、障碍清除作业中承担小型重物的牵引移位工作。不同于常规短卷筒绞盘，该款采用114mm长度的加长卷筒设计，能够容纳更长规格的牵引缆绳，单次牵引作业的有效行程更长，减少中途换绳、固定锚点的频次，适配长距离牵引的使用需求。从结构设计来看，该模型还原了绞盘的外部安装接口与整体轮廓，主体动力端采用侧置布局，卷筒与减速机构同轴布置，在保证传动效率的同时压缩整体横向占用空间，安装脚位的孔位分布、凸台高度都按照实车安装边界做了还原，可直接用于前保险杠内置、外置绞盘托架的装配干涉校验。设计过程中优先考虑了越野场景下的防护需求，动力端外壳做了加厚的棱边加强结构，能够抵御行驶过程中飞溅的碎石冲击，卷筒侧边的导缆结构预留了足够的绳槽空间，避免缆绳收放过程中出现乱绳、咬绳的问题。安装边界上，该绞盘的固定支脚分布在主体结构的下方两侧，支脚的安装孔间距、孔径都适配主流越野车型的改装托架标准，整体外轮廓的突出量控制在常规前杠的防护范围内，不会额外增加车辆的接近角负担，同时动力端的接线端口位置做了内凹处理，避免越野过程中泥水、沙尘直接侵蚀接线部位。对于结构设计从业者而言，该模型可作为越野改装绞盘选型、专用作业车牵引机构设计的参考样本，能够快速完成整车装配阶段的空间匹配校验，也可基于该外部结构进一步细化内部减速机构、刹车组件的详细设计，缩短同类型产品的开发周期。在实际选型匹配时，可结合车辆的整备质量、常遇地形的牵引阻力需求，参考该结构的安装尺寸调整托架的固定形式，加长卷筒的设计也适配合成纤维缆、钢缆两种不同材质的牵引绳使用需求，绳槽的弧度设计能够均匀分散缆绳收放时的挤压应力，延长缆绳的使用寿命。
