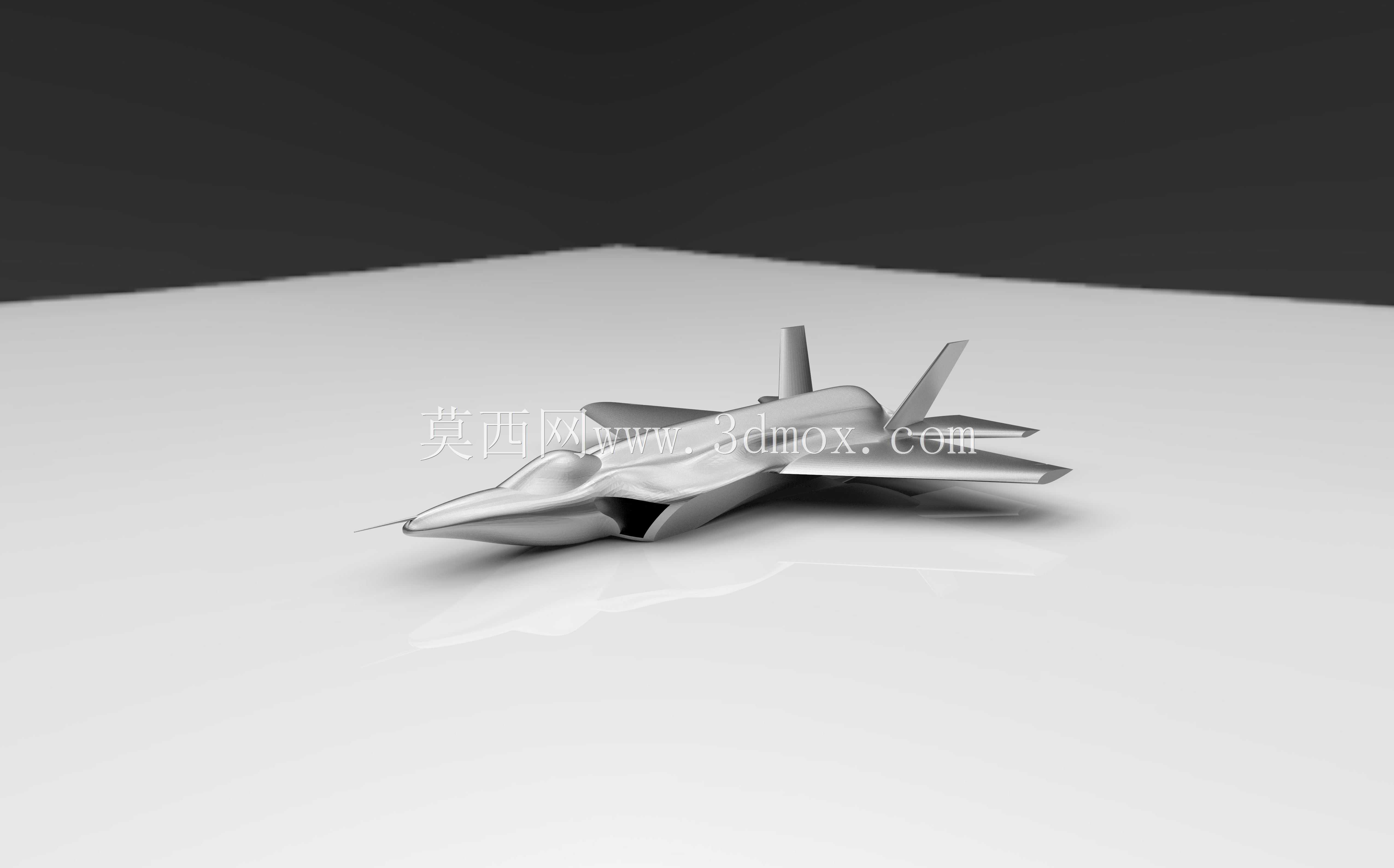

隐身战机F-35高精细外观结构三维数模

该款隐身战机的三维数模完整还原了第五代战斗机的气动外形与结构布局，可直接用于航空科普教具开发、3D打印航模制作、流体仿真验证以及虚拟仿真场景搭建等多个工程场景。从气动设计角度看，模型严格遵循隐身战机的棱边平行原则，机身表面所有折线、机翼前缘、尾翼边缘、舱门接缝均保持统一的角度对齐，能够有效降低雷达波反射方向的离散性，还原了真实机型的隐身气动设计逻辑。机身采用翼身融合体布局，机翼与机身之间采用光滑过渡的曲面连接，没有明显的棱角转折，既可以降低飞行过程中的压差阻力，也能减少雷达反射截面积，同时提升机身内部的可用容积，为内置弹舱、燃油箱、航电设备的布置预留充足空间。模型还原了DSI无附面层隔道进气道的鼓包外形，该结构可以在不同飞行速度下将附面层气流从进气道唇口处导出，省去了传统的附面层隔道与放气机构，既减轻了结构重量，也进一步降低了正面雷达反射特征，进气道内部通道做了简化处理，满足外观展示与基础流体仿真的使用需求。座舱盖采用整体式水泡形设计，无框架结构可以为飞行员提供全向的下视视野，同时座舱盖表面做了金属镀膜的外形示意，还原了真实机型在座舱隐身处理上的设计细节。全动垂尾与水平尾翼的相对位置、偏转角度范围均参考真实机型的气动布局设置，垂尾采用外倾设计，既可以保证大迎角飞行状态下的航向稳定性，也能将侧向入射的雷达波反射到非威胁方向，提升侧向隐身性能。模型的起落架舱门、弹舱门均采用锯齿形接缝设计，锯齿边缘与机身主棱边保持平行，避免出现独立的雷达波反射尖点。从尺寸边界来看，模型严格按照真实机型的外形比例缩放建模，机长、翼展、机高的比例关系完全符合实机参数，机翼后掠角、展弦比、根梢比均符合真实机型的气动设计参数，在进行3D打印制作航模时，可直接根据打印尺寸缩放比例，无需额外调整气动外形的相对位置，打印完成后配合动力系统即可完成飞行动作的适配。在流体仿真应用场景中，模型的曲面连续性达到G2级别，表面无破面、无重叠面、无尖锐非设计棱角，可直接导入流体仿真软件划分网格，开展亚音速、跨音速飞行状态下的机身表面压力分布、气流分离特性、升阻比特性的仿真计算，验证不同迎角、侧滑角下的气动特性，为航模设计、航空教学演示提供准确的数模支撑。模型的机身表面刻线完整还原了实机的维护口盖、天线、传感器的布置位置，包括机头下方的光电跟踪系统窗口、机身表面的大气数据传感器、编队灯位置均做了准确还原，可用于虚拟仿真场景中的高精度模型渲染，满足航空科普展陈、虚拟实训系统的模型精度要求。
