简化结构隐身导弹护卫舰三维设计

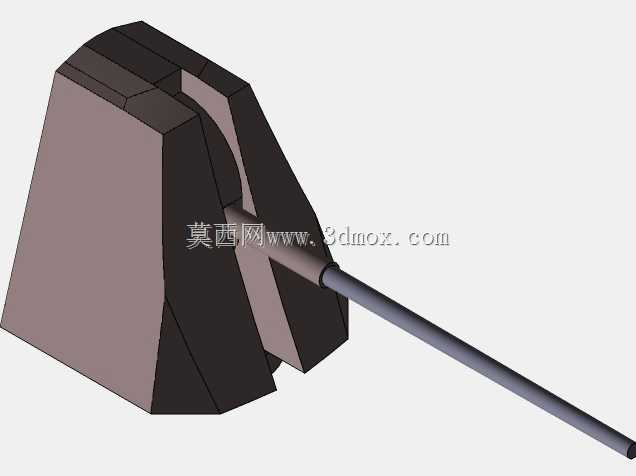

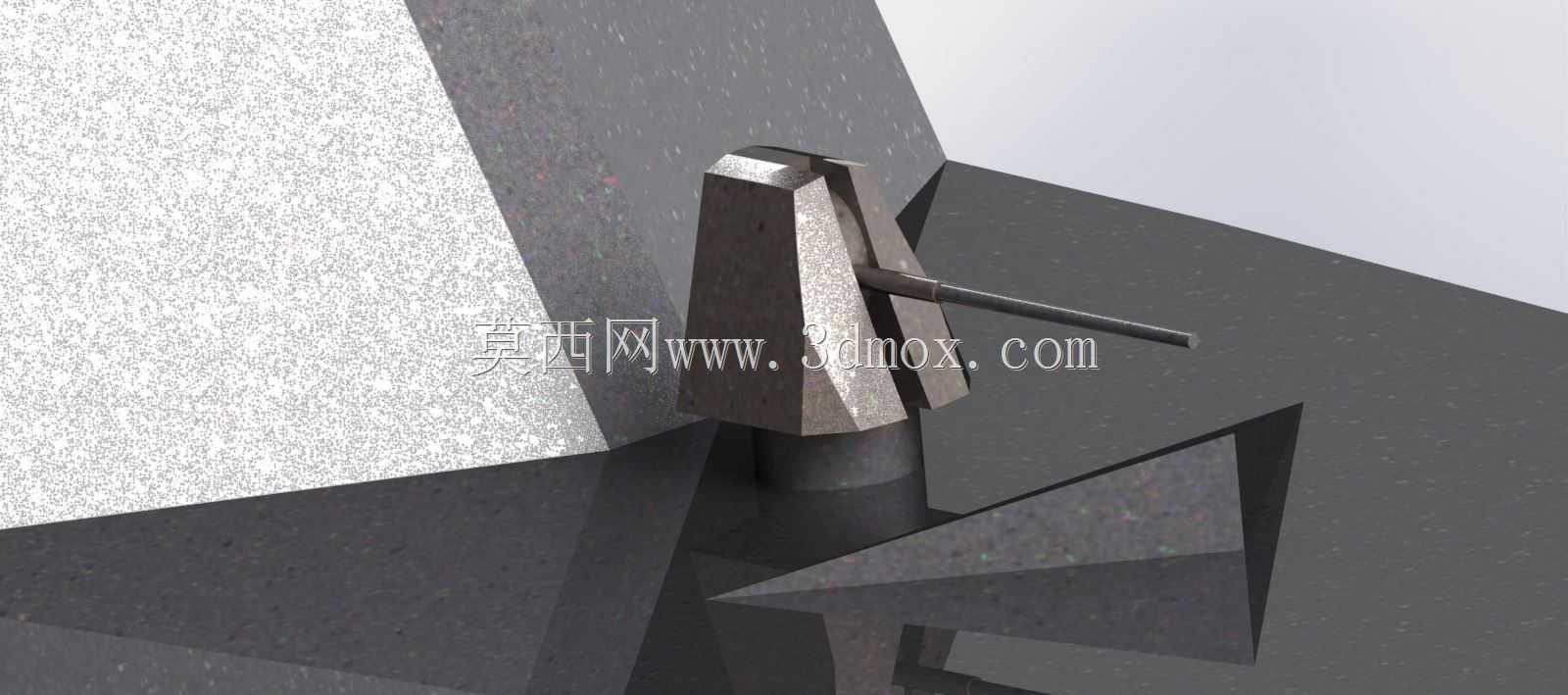

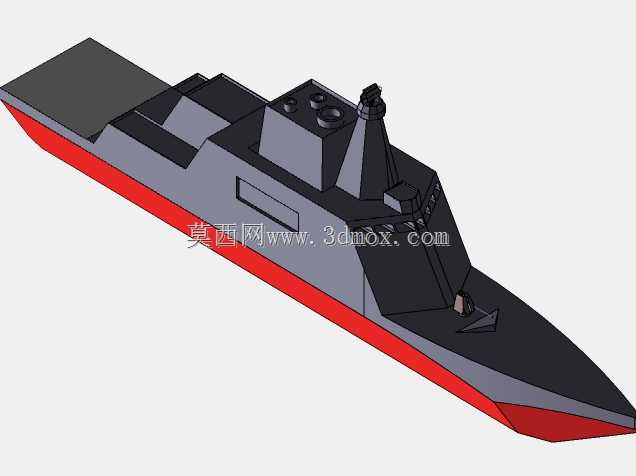

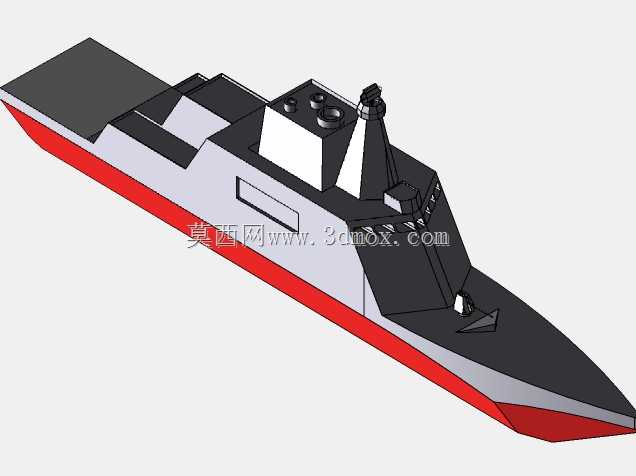

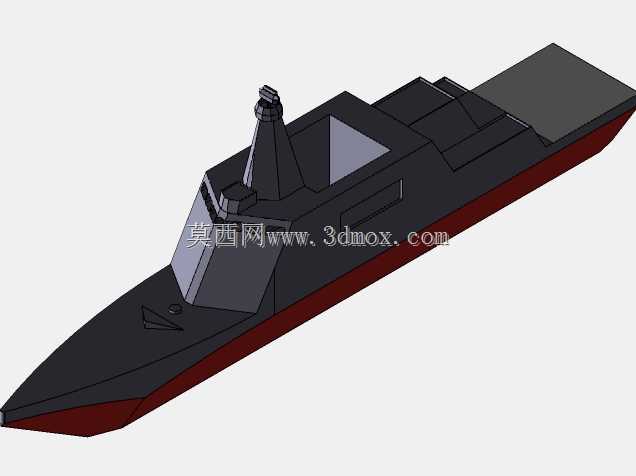

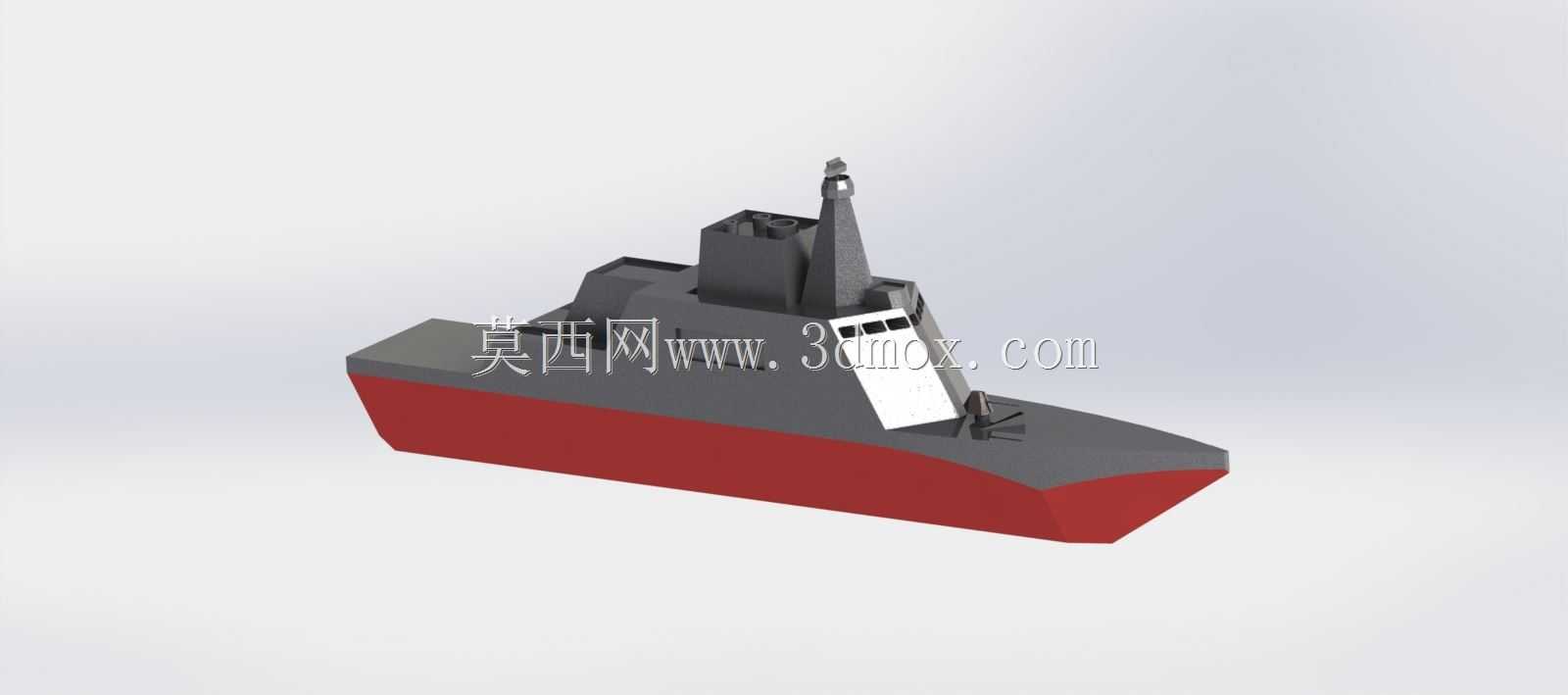

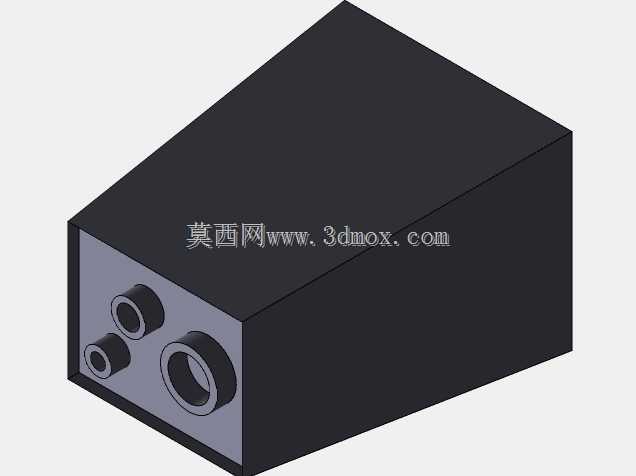

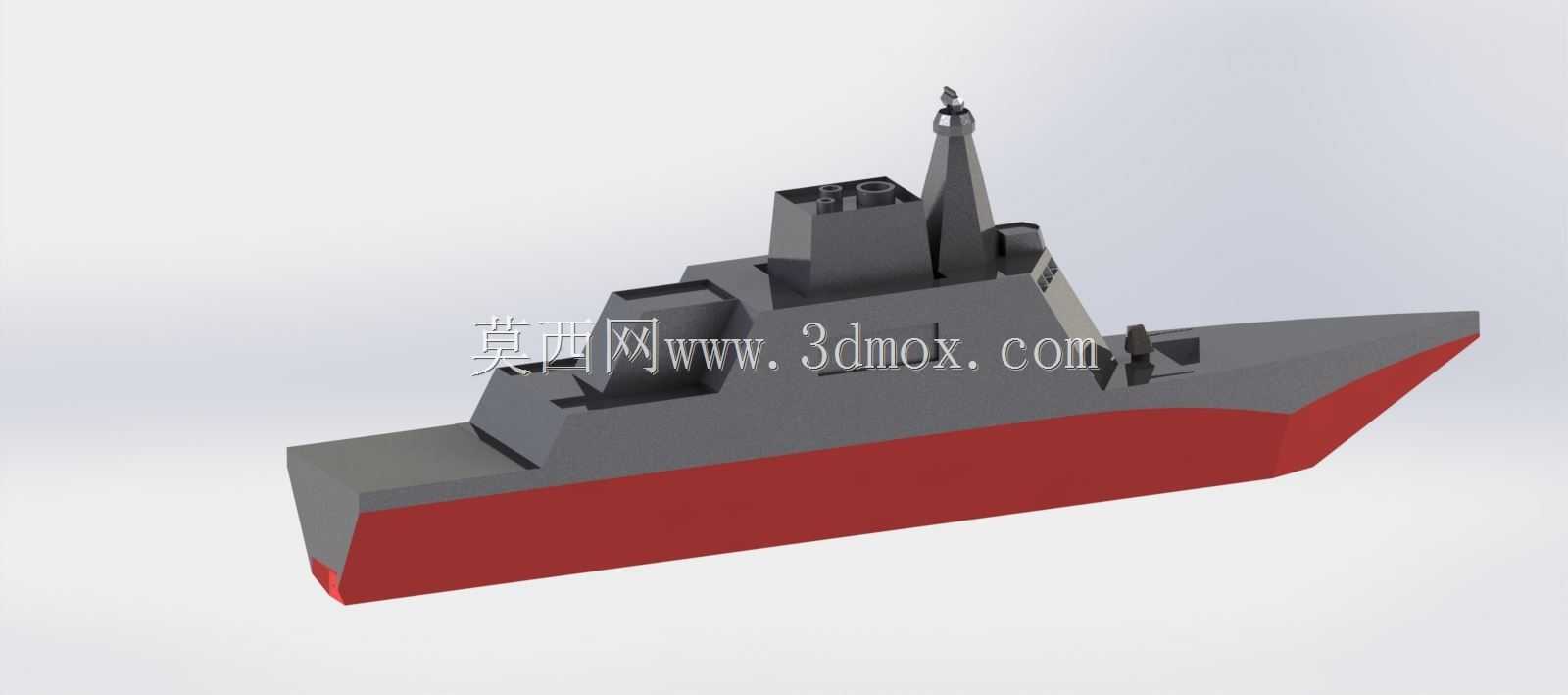

这款水面作战舰船的三维结构设计，核心面向近海防御、快速机动部署类任务场景，整体采用低可探测性的集成化上层建筑布局，将传统外露的雷达基座、排烟通道、航海舰桥做了一体化切角处理，所有外立面均采用内倾角度设计，可有效降低雷达波反射截面积，适配现代海战中对舰船隐身性能的基础要求。舰体主尺度采用宽艏窄艉的常规排水型线型，水线以下部分做了减阻优化，艏部设置外飘结构可压制高海况下的上浪问题，水线以上干舷高度适配三级海况下的正常航行需求，整体长宽比控制在7.2左右，兼顾高速航行的阻力特性与中低速巡航的稳性表现。从功能分区来看，舰体前部预留了舰炮安装基座与垂直发射系统的布置空间，上层建筑集成的主桅杆可容纳相控阵雷达阵面、通信导航天线等电子设备，舰体中部的集成烟囱将主机排气通道做了红外抑制处理，可降低全舰红外信号特征，艉部甲板预留了直升机起降与系留的基础平台，可满足轻型舰载直升机的临时停靠作业需求。设计过程中优先考虑了结构件的模块化拆分逻辑，主船体采用纵骨架式结构，肋骨间距按照常规钢制舰船的规范取值，外板厚度根据不同区域的受力情况做差异化设置，水线带区域适当加厚以提升抗碰撞与抗冲击能力，上层建筑采用薄壁加筋结构，在保证结构刚度的前提下尽可能降低上层建筑重量，控制全船重心高度以提升稳性裕度。安装边界层面，全舰所有外露设备均做了与上层建筑的共形处理，避免出现突出的直角结构与角反射器效应，锚泊设备、系缆桩等甲板作业设备均做了内藏式设计，平时收纳于甲板以下的专用舱室，作业时可通过舱口盖伸出使用，既保证了甲板作业的功能性，也不会破坏整体隐身外形。动力系统舱室布置在舰体中部水线以下区域，通过减震浮筏与船体结构连接，可降低动力系统的振动噪声传递，轴系采用直线布置方式，减少传动过程中的功率损耗，螺旋桨选用低转速大直径设计，可降低空泡噪声提升航行隐蔽性。
