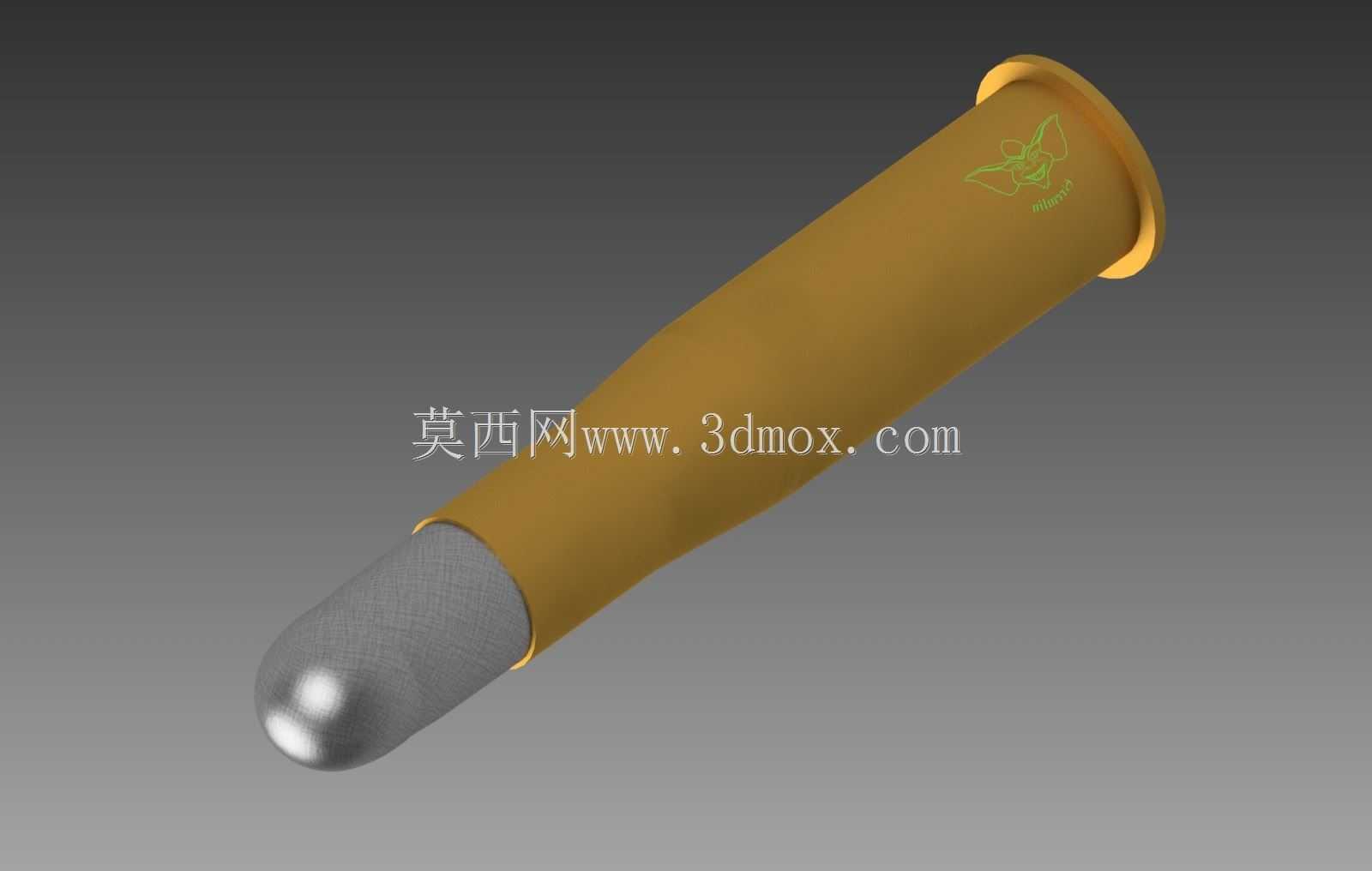

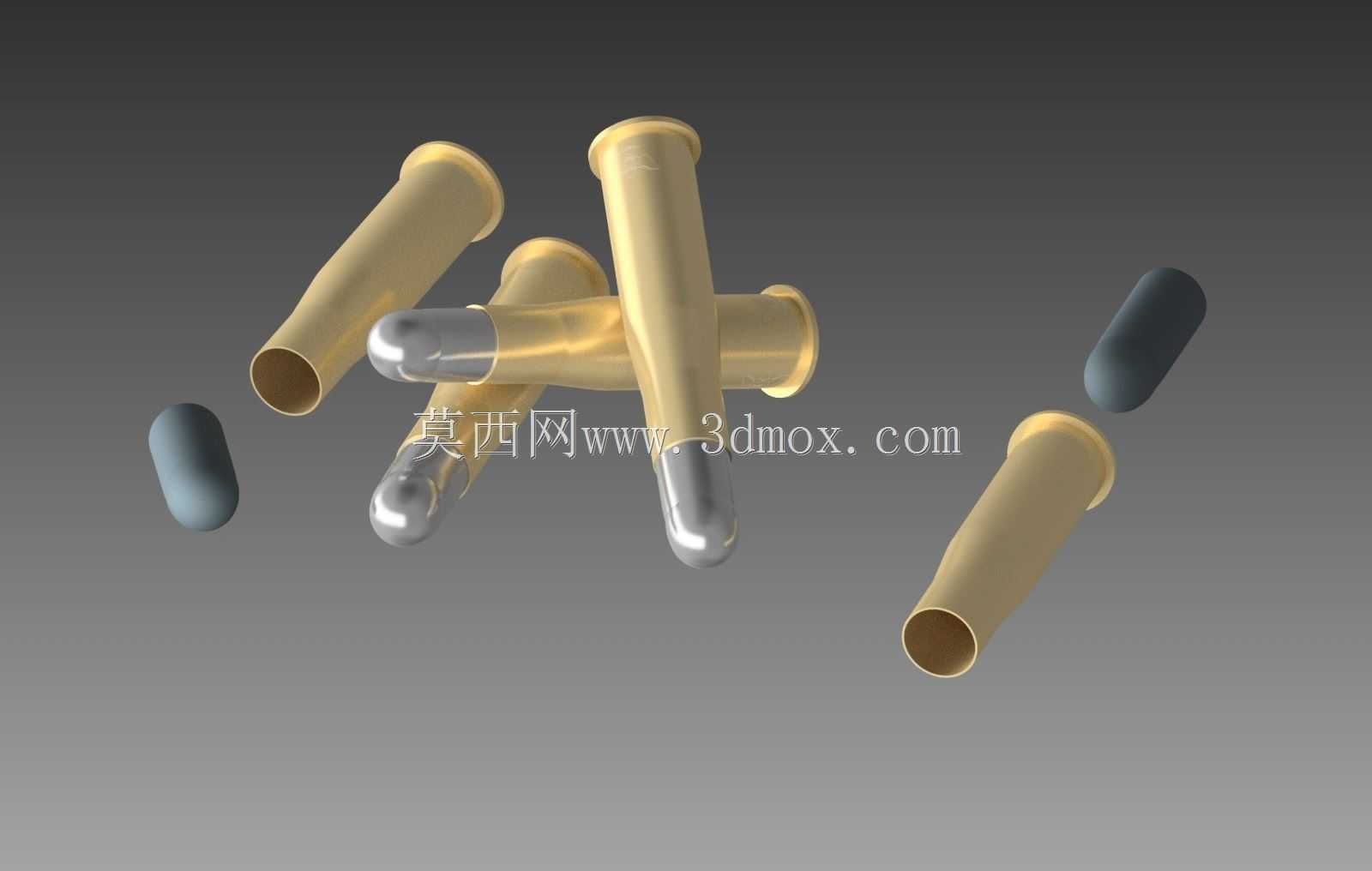

伯丹式法国步枪子弹结构三维数模

这款枪弹模型还原的是伯丹结构的法国老式步枪配用弹药，在轻武器配套、战术模拟训练、军工科普展陈等场景中都有对应的应用需求，做轻武器结构拆解演示、射击模拟系统的碰撞检测模块搭建时，这类高精度的弹体数模能省去大量逆向测绘的工作量。从结构设计逻辑来看，弹壳采用的是带伯丹式底火座的整体拉伸结构，弹壳肩部做了平滑的锥度过渡，既适配老式步枪弹膛的定位锥面，也能在抽壳时让弹壳均匀贴膛形变，避免出现断壳、卡壳的故障。弹壳口部做了收口卷边处理，和弹头的被甲部位形成过盈配合，保证日常携行时弹头不会松动脱落，击发时也能让弹头在嵌入膛线前获得足够的初始闭气效果。弹头部分采用圆头被甲结构，弹头弧形部的曲率半径适配老式步枪的缠距设计，在亚音速到跨音速区间能保持相对稳定的飞行姿态，弹头圆柱部的直径和阳线直径匹配，嵌入膛线时的形变均匀，不会对膛线造成过度磨损。从安装边界来看，弹体的整体长度、弹壳最大直径、底缘直径都严格对应原型弹的尺寸参数，在做供弹具结构设计、弹膛尺寸校核时，可以直接将数模导入装配环境做干涉检查，验证抱弹口的定位尺寸、退壳挺的让位间隙是否合理。弹壳底部的伯丹火台为一体式结构，两个传火孔对称分布在火台两侧，击发时击锤撞击底火后，火焰通过两个传火孔均匀引燃壳内发射药，相比博克塞结构的底火，伯丹结构的底火座强度更高，适合大装药的老式步枪弹使用，在做击发机构的运动仿真时，可以直接通过数模的传火孔位置验证击针的打击点是否居中，避免出现击发无力、底火击穿的问题。模型的外形曲面做了连续曲率处理，弹壳表面的拔模斜度、底缘的倒角都还原了实际加工工艺特征，在做渲染演示、3D打印验证时不需要额外做曲面修补，弹体各部分的壁厚也按照实际弹药的工艺要求做了等厚处理，弹壳底部的加厚区域对应底火安装位的强度需求，避免击发时出现弹壳底部胀裂的情况。
