剖分式立式安装支承轴承座三维设计

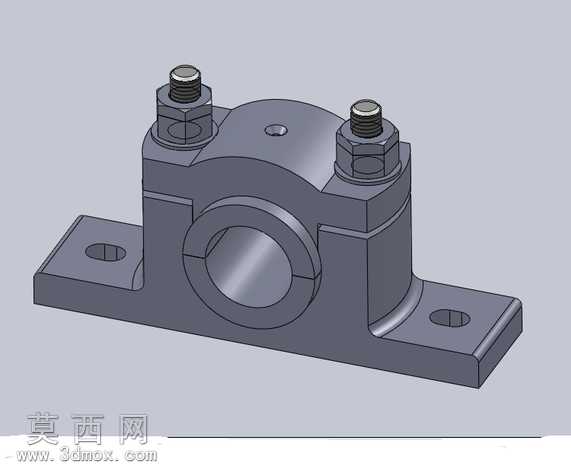

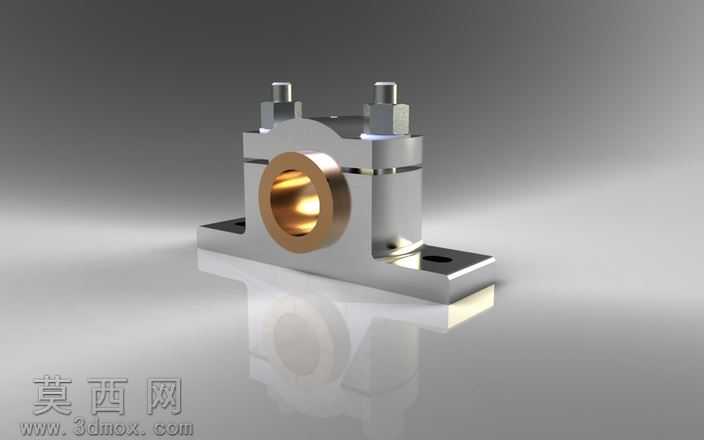

本作品为剖分式立式支承轴承座的三维参数化建模成果，建模过程以机械设计手册中滑动轴承座的相关标准为尺寸依据，采用自底向上的装配建模思路完成整体结构搭建。建模阶段首先拆分各独立零件：首先绘制底座基体，通过拉伸凸台命令生成带安装孔的底板结构，底板两侧的安装沉孔采用拉伸切除命令完成，保证安装螺栓的沉头空间尺寸符合装配要求；底座的轴承下半包容面通过旋转凸台命令生成，结合圆角命令对底座与底板的衔接位置做应力过渡圆角处理，避免直角结构带来的应力集中问题。上轴承盖部分同样采用旋转命令生成内包容曲面，顶部预留的油孔位置通过拉伸切除完成，两侧的螺栓凸台做加厚处理，保证螺栓连接的结构强度。连接紧固件部分，六角头螺栓与六角螺母采用标准件建模逻辑，通过螺旋线扫描生成螺纹牙型细节，螺栓与螺母的对边尺寸、厚度均参照国标普通螺纹紧固件的参数设定，保证装配时的干涉检查符合实际装配逻辑。渲染阶段赋予各零件符合工业实物的材质属性：轴承座基体采用灰铸铁材质，调整材质的粗糙度、漫反射参数还原铸铁件哑光略带金属颗粒的质感；螺栓螺母采用发黑处理的碳钢材质，表面设置轻微的氧化层纹理效果；轴承内孔的配合面设置更高的光洁度参数，区分加工面与非加工面的视觉差异。结构设计上采用对开式剖分结构，通过两侧的螺栓副实现上盖与底座的锁紧，可在不拆卸轴端其他零部件的情况下完成轴承的拆装维护，底板的两个长圆形安装孔可适配一定范围内的安装位置偏差，降低安装时的对位难度。整体建模过程全程进行装配干涉检查，确保螺栓穿入孔位、轴承包容面、安装孔位之间无尺寸冲突，各配合面的贴合关系符合实际机械装配的公差要求，模型可直接用于装配演示、工程图导出、有限元受力分析等后续设计环节，完整还原了这类支承轴承座的结构特征与装配关系。
