Spicer传动轴用双叉管轭结构件

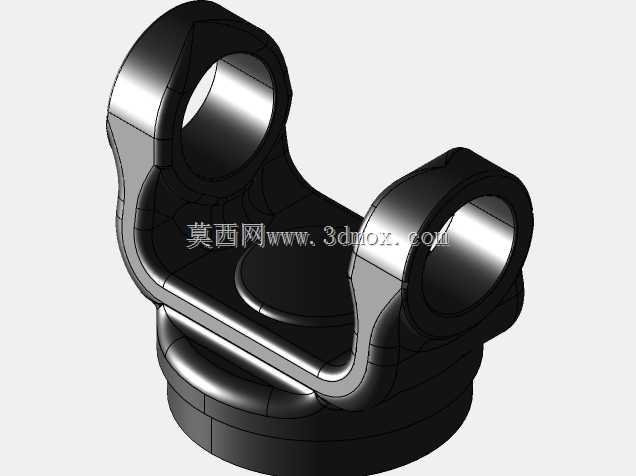

这类双叉式管轭是传动轴万向传动装置里的核心连接构件，主要用在需要变角度传递扭矩的动力传输场景中，常见于商用车底盘传动系统、工程机械动力传输链路、农用机械动力输出端，负责在轴间存在夹角、工作中相对位置不断变化的两根轴之间稳定传递旋转扭矩，补偿安装误差与运行过程中的位移偏差。从结构设计来看，该构件采用一体式锻造基体加工成型，上部对称分布两个同轴的销孔耳座，耳座内孔用于安装十字轴万向节的轴颈，孔位的同轴度、端面垂直度直接决定万向节的转动灵活性与磨损寿命，设计时耳座外侧做了圆弧过渡加厚处理，既避免应力集中导致的交变载荷下断裂，也控制了整体重量不会过度冗余。下部为带内止口的圆柱连接端，用于和传动轴管进行套接配合，止口的直径公差、端面跳动量需要和管材外径严格匹配，焊接或者压装后才能保证整体传动轴的动平衡精度，连接端根部做了大圆角过渡，抵消传动过程中扭矩波动带来的应力集中。实际选型应用时，需要重点核对两个耳座的中心距、销孔内径、下部连接端的外径与配合长度，这些安装边界尺寸直接决定该部件能否和现有十字轴、传动轴管完成适配，若销孔尺寸不匹配会导致十字轴无法装入，连接端尺寸偏差则会造成装配后传动轴整体同轴度超差，高速转动时出现明显振动。设计建模过程中，耳座与基体的衔接处需要做连续的曲面过渡，不能出现直角棱边，避免热处理以及受力时出现应力开裂，两个销孔的轴线需要严格共面且垂直于下部连接端的回转轴线，角度偏差需要控制在机械设计对应的公差等级内，否则会导致万向节传动过程中出现卡滞、传动效率下降，甚至加速十字轴轴承的磨损。这类构件在实际工作中需要承受持续的交变扭矩与冲击载荷，所以结构上在耳座受力方向做了局部加厚，非受力区域适当减薄，在保证结构强度满足额定扭矩要求的前提下，尽可能降低自身重量，减少传动轴整体的转动惯量，提升传动响应速度。
