适配AMBU滤器的北约RD40 DIN呼吸面罩转接件

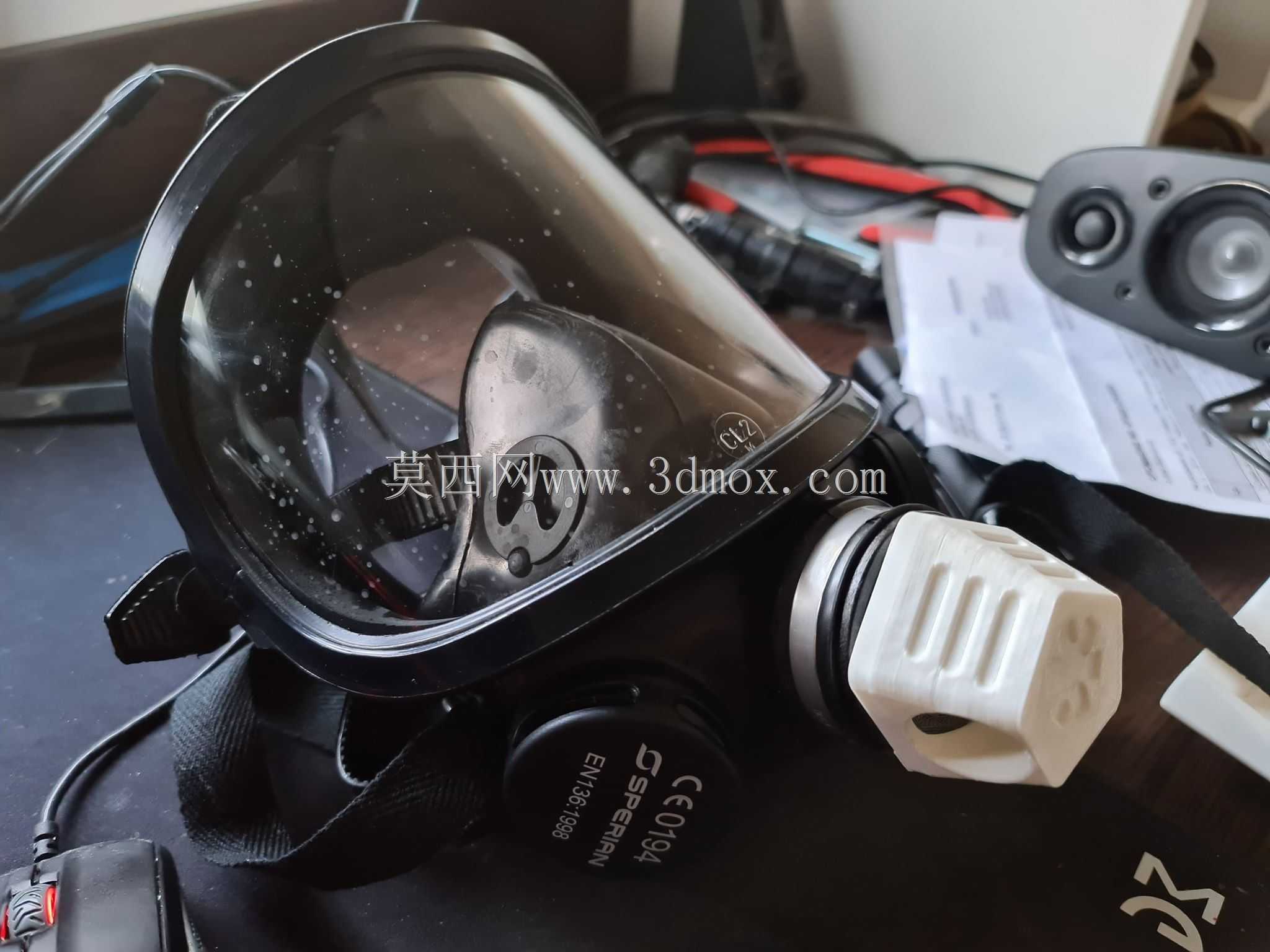

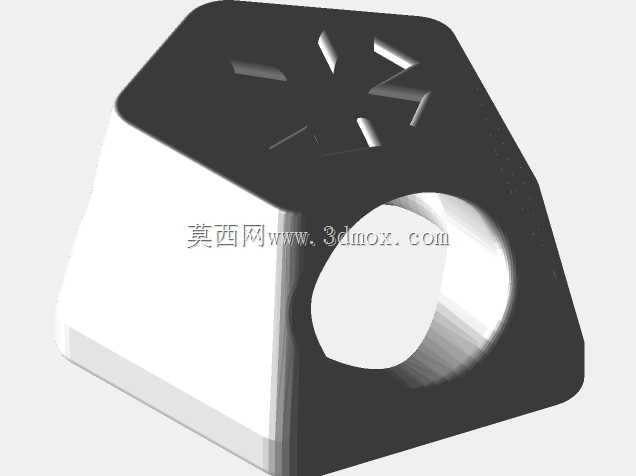

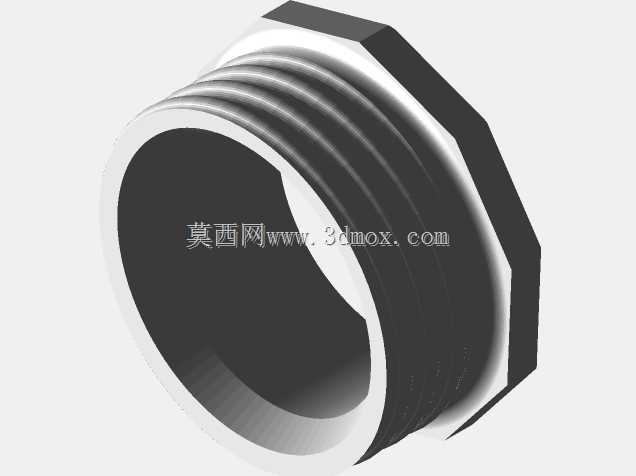

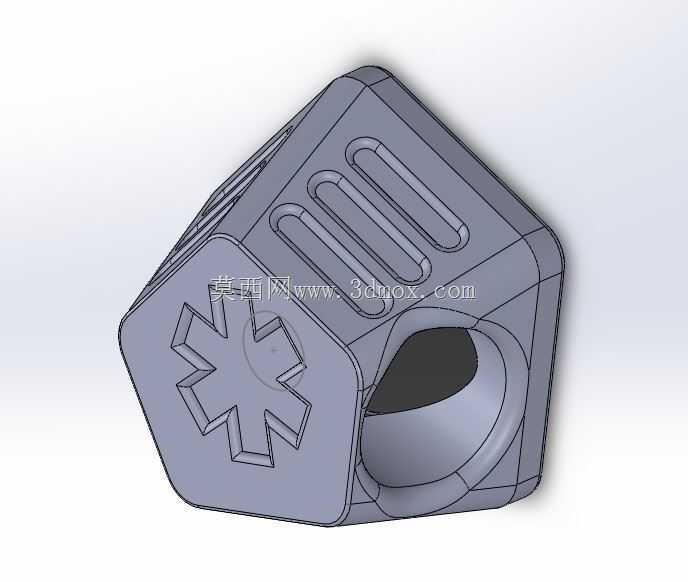

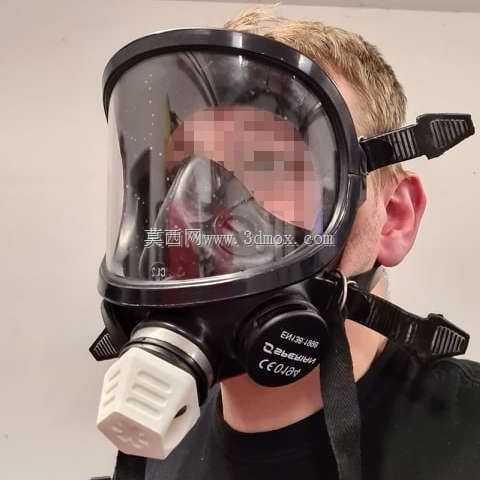

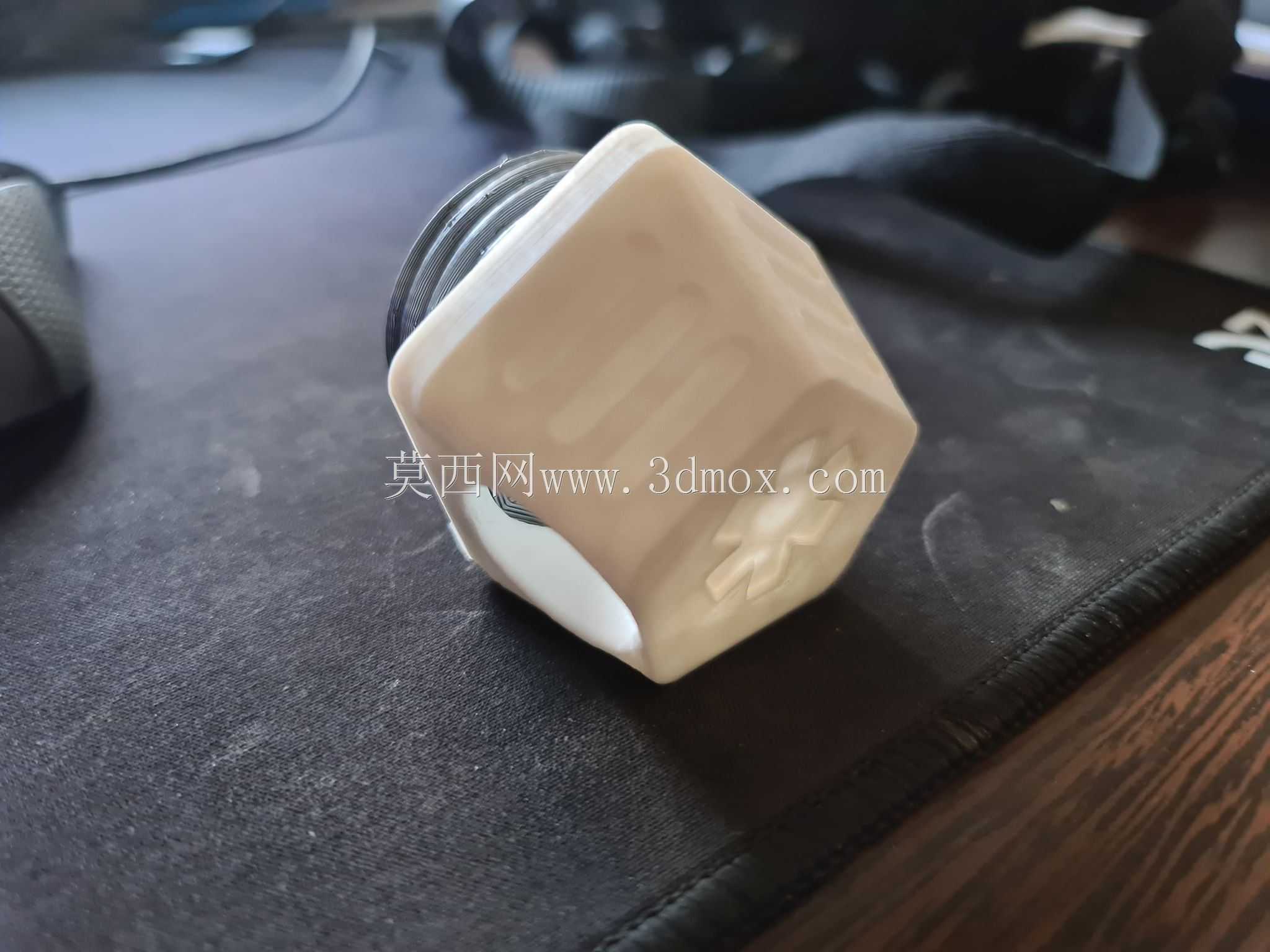

在院前急救、院内感染防控场景中，AMBU系列呼吸过滤器是救护车、急诊科室标配的耗材，这类过滤器普遍采用专用接口规格，无法直接匹配带中央RD40阀接口的全景防毒面罩，比如Panoramasque typ1710395、MP5这类常见的全面罩型号，二者的接口适配缺口，直接限制了现有防护装备在突发呼吸道传染病场景、有毒有害气体应急处置场景下的复用能力，这款转接件正是为填补这一适配空白设计的。从结构设计逻辑来看，转接件采用分体式组合结构，分为螺纹对接段与外部适配段两部分，螺纹段严格遵循北约RD40 DIN标准的螺纹牙型、螺距与密封面尺寸公差，加工时无需额外添加支撑结构即可完成打印成型，能保证与面罩中央阀口的旋合顺畅度，同时预留了密封胶涂布的环形槽位，装配时在粘接面涂覆专用密封胶后，将外部适配段与螺纹段对位粘接，可实现接口处的气密性密封，避免呼吸过程中出现未经过滤的气体泄漏。针对3D打印成型的工艺特性，设计时特意调整了各段壁厚的均匀性，避免大尺寸打印时出现翘曲变形，适配主流大尺寸FDM打印设备的成型幅面，若打印后出现零件尺寸偏差、装配过紧或过松的情况，可将零件置于温水中适当加热后微调尺寸，冷却后即可稳定保持调整后的形状，无需重新打印整个零件。安装边界方面，转接件装配完成后，轴向突出面罩阀口的长度控制在合理范围，不会干扰面罩视野，也不会在佩戴时与下颌部位产生干涉，径向尺寸与AMBU过滤器的接口完全匹配，安装后过滤器的重量通过转接件均匀传递到面罩阀座上，不会出现单侧偏重导致的面罩移位、密封压合不均问题。实际使用中，这款转接件可让现有存量的RD40接口全面罩直接接驳急救场景常备的AMBU过滤器，无需额外采购专用滤毒罐，在公共卫生应急事件响应、现场有毒气体处置等场景下，能快速完成防护装备的组合配置，降低装备储备成本，同时保证呼吸防护的气密性与过滤效率，适配不同场景下的呼吸防护需求。
