实验用集成式电控控制台结构设计

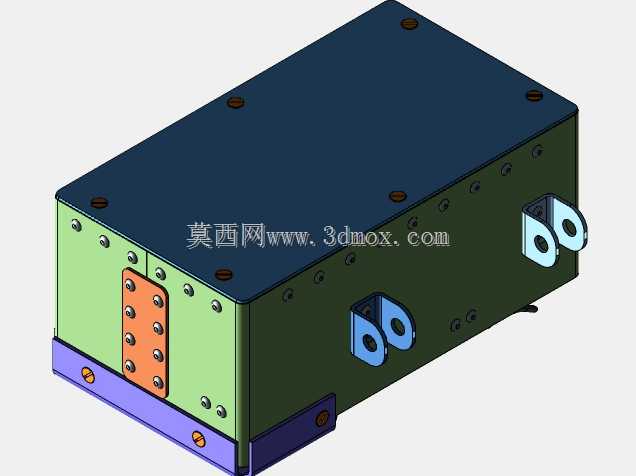

这款控制台主要面向实验室测试场景搭建使用，可集成多类信号采集模块、低压控制元件与小型电源单元，为实验回路提供集中的接线中转、信号汇总与控制指令输出载体，适配小功率实验台架的电控集成需求，能减少实验台面上零散元件的布线杂乱问题，提升实验接线的规整度与操作安全性。从结构设计来看，整体采用长方体钣金拼接式壳体，顶面为整块盖板通过周向均布的沉头螺钉与箱体主体连接，既保证壳体顶面的平整性，也方便后期开盖检修内部元件，盖板上的螺钉排布避开内部元件安装位，不会出现螺钉与内部器件干涉的问题。箱体侧面预留多组阵列排布的接线端口安装孔，可根据实验需求适配不同规格的航空插头、接线端子排，满足多通道信号与动力线的进出线要求，端口孔位的排布间距符合常规接插件的安装尺寸要求，不会出现相邻插头插拔干涉的情况。箱体外侧设置的三组蓝色弯折安装耳座，是整个结构的安装受力点，耳座上开设的双安装孔可适配M4-M6规格的固定螺栓，既可以将控制台水平固定在实验台台面上，也能通过支架实现壁挂式安装，耳座与箱体侧壁采用贴合式焊接加螺钉补强的连接方式，能承受设备自重加内部元件总重量三倍以上的静载荷，避免长期使用后耳座变形脱落。正面设置的橙色端子安装板为独立可拆卸结构，通过多组螺钉固定在箱体正面的开口处，日常接线维护时无需拆开整个顶盖，仅需拆下该安装板即可完成正面端子的接线与更换，大幅提升日常维护的效率。底部的紫色封边条采用绝缘材质制作，既可以遮盖箱体底部的拼接焊缝提升外观规整度，也能在台面安装时起到绝缘缓冲作用，避免箱体金属外壳与实验台面直接接触造成的接地异常问题。设计过程中充分考虑了内部元件的安装空间，箱体内部预留了标准导轨安装位与层板安装孔，可兼容市面上常规的小型断路器、继电器模块、信号调理器等标准电气元件的安装，内部走线空间预留充足，强弱电回路可通过加装分隔板实现物理隔离，减少信号干扰问题。整体外形的长宽高比例适配常规实验台的安装边界，不会占用过多台面操作空间，壳体各拼接边均做了折弯压边处理，没有裸露的钣金锐边，避免操作人员接线时被划伤，所有外露的金属部件都做了导电连续性处理，方便后期统一接保护地，满足实验设备的电气安全要求。
