适配G36系列的充电握持手柄结构设计

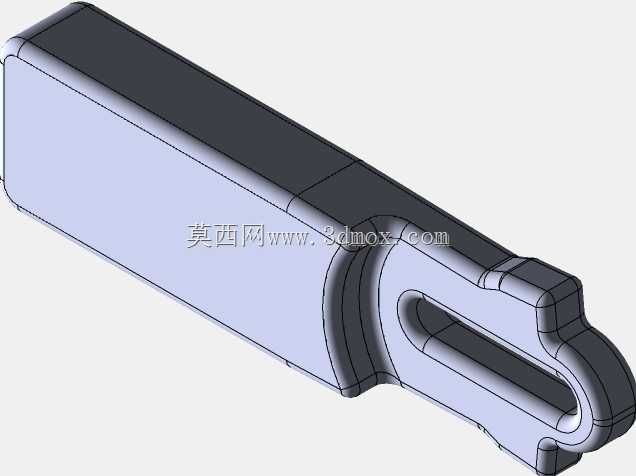

这款充电握持手柄主要面向电动工具、模拟训练器材的配套供电拓展场景，在户外作业、场地实操等无固定外接电源的使用环境下，可直接为适配的G36系列设备提供持续电力供给，同时优化长时间握持的受力分布，降低使用者长时间操作的手部疲劳感。从结构设计逻辑来看，整体采用长条形一体化壳体布局，主体腔体预留了标准充电电芯的安装空间，内部设置有定位筋与卡扣位，可直接固定常规规格的圆柱充电电芯与配套充放电保护电路板，无需额外设计复杂的固定支架，减少装配环节的零件数量。手柄靠近连接端的位置做了收窄过渡与圆弧倒角处理，衔接部位的U型挂孔结构兼顾了穿绳挂载与连接定位的双重作用，既可以通过挂绳将手柄固定在装具上防止脱落，也能在与主机对接时起到辅助导向定位的作用，避免装配时出现错位卡滞。外形尺寸方面，手柄主体的握持段宽度适配成年人手掌的自然握持围度，壳体厚度控制在兼顾结构强度与握持舒适度的区间，表面做了细微的防滑纹理预留区域，实际生产时可直接在壳体表面成型防滑纹路，无需额外包覆防滑胶层。安装边界上，手柄与主机的对接端采用标准卡扣接口设计，接口的插拔行程与锁紧卡扣的形变量经过反复校核，既能保证连接后无松旷晃动，也能在需要拆卸时无需额外工具即可快速分离。壳体的分模线设置在握持面的侧下方，避免分模线出现在手掌直接接触的握持区域，提升握持触感的同时减少后续披锋处理的工作量。内部走线槽沿着壳体内壁的加强筋布局，可将充放电线路完全隐藏在筋位间隙中，避免电芯晃动时挤压线路造成绝缘层破损。手柄尾部的充电接口预留位做了沉台设计，可适配常规的Micro-USB或Type-C充电母座，沉台深度刚好能让充电插头完全插入，同时避免接口突出壳体表面造成磕碰损坏。整体壳体的壁厚保持均匀，转角位置均做了圆角过渡，避免注塑成型时出现缩痕、应力集中等问题，适合采用常规工程塑料进行批量注塑生产，装配时仅需通过卡扣与少量螺丝即可完成上下壳体的固定，生产装配效率较高。
