三角形截面异形螺旋压缩弹簧结构设计

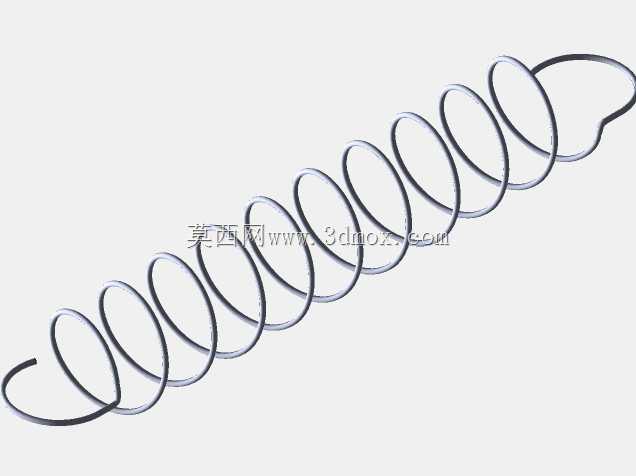

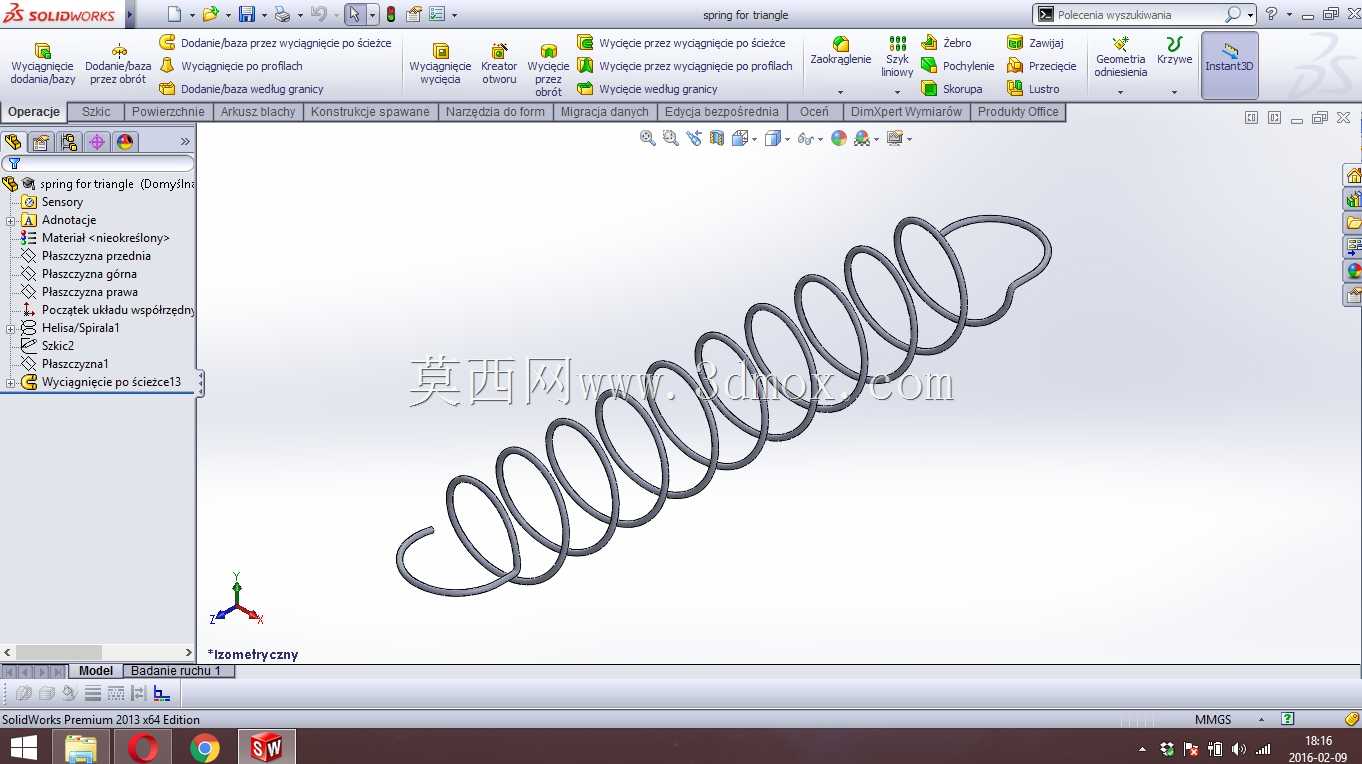

这类三角形截面的螺旋弹簧，和常规圆形截面圆柱弹簧的应用场景有明显区分，多数用在安装空间受限、需要非对称刚度输出的机构位置，比如小型精密器械的复位结构、异形安装槽内的缓冲组件，还有部分需要弹簧贴合三角型型腔内壁的工装夹具里，能避免圆形弹簧在异形腔体内出现偏磨、卡滞的问题。从实际使用的角度看，它的功能特性集中在三点：一是截面为三角形，和对应三角型腔的贴合度远高于圆簧，工作过程中径向窜动量极小，不需要额外加装径向定位套，能压缩整体机构的径向尺寸；二是螺旋升角经过匹配设计，压缩行程内的刚度曲线更平缓，不会出现常规弹簧接近压并行程时刚度陡增的问题，适合需要恒定弹力输出的小行程往复机构；三是两端的收口结构做了贴合端面的磨平处理，安装时不需要额外配置弹簧座，直接抵靠在安装面即可传递弹力，减少了配套零件的数量。设计这类弹簧的时候，首先要确认安装边界的三角型腔尺寸，弹簧的外接三角形轮廓要比型腔单边留出0.2-0.3mm的间隙，避免工作过程中弹簧外圈和型腔内壁摩擦刮蹭，同时弹簧的内接三角孔要预留出穿过芯轴的空间，芯轴和弹簧内壁的间隙控制在0.15mm左右，既能起到导向作用，又不会因为间隙过小出现卡滞。建模过程中要先绘制三角形的截面轮廓，注意三个角的位置要做小圆角过渡，避免应力集中导致的疲劳断裂，之后按照选定的螺旋升角扫描生成螺旋主体，两端的收口段要逐步减小螺距，最后将端面磨平至支撑圈厚度符合使用要求，还要校核压并高度是否在安装空间的允许范围内，确保全行程压缩时不会出现并圈碰擦的问题。实际选型使用时，要根据工作载荷的大小匹配线径，三角形截面的弹簧因为截面形状的原因，相同线径和中径的前提下，刚度比圆形截面弹簧低15%左右，设计计算时不能直接套用圆簧的刚度公式，要根据截面的惯性矩重新核算弹力参数，避免出现弹力不足或者过载断裂的问题。另外这类弹簧的安装方向没有强制要求，因为三角形截面是对称结构，任意角度安装都能保证和型腔的贴合度，适合在空间紧凑、无法布置常规圆形弹簧加定位结构的场景下使用，能有效简化周边结构的设计难度，减少机构的整体体积。
