创意装饰类冷兵器造型剑结构设计

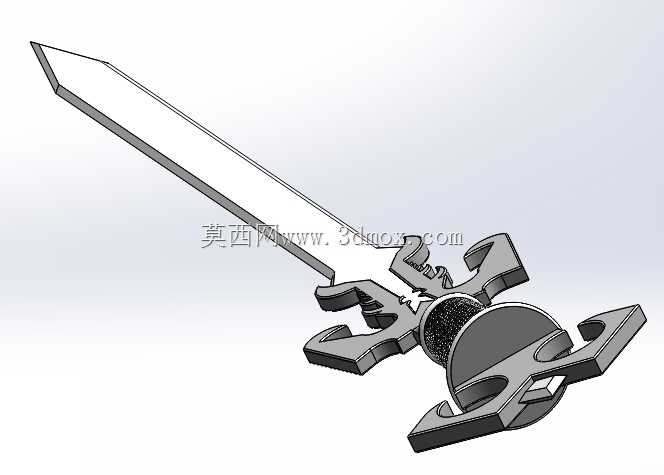

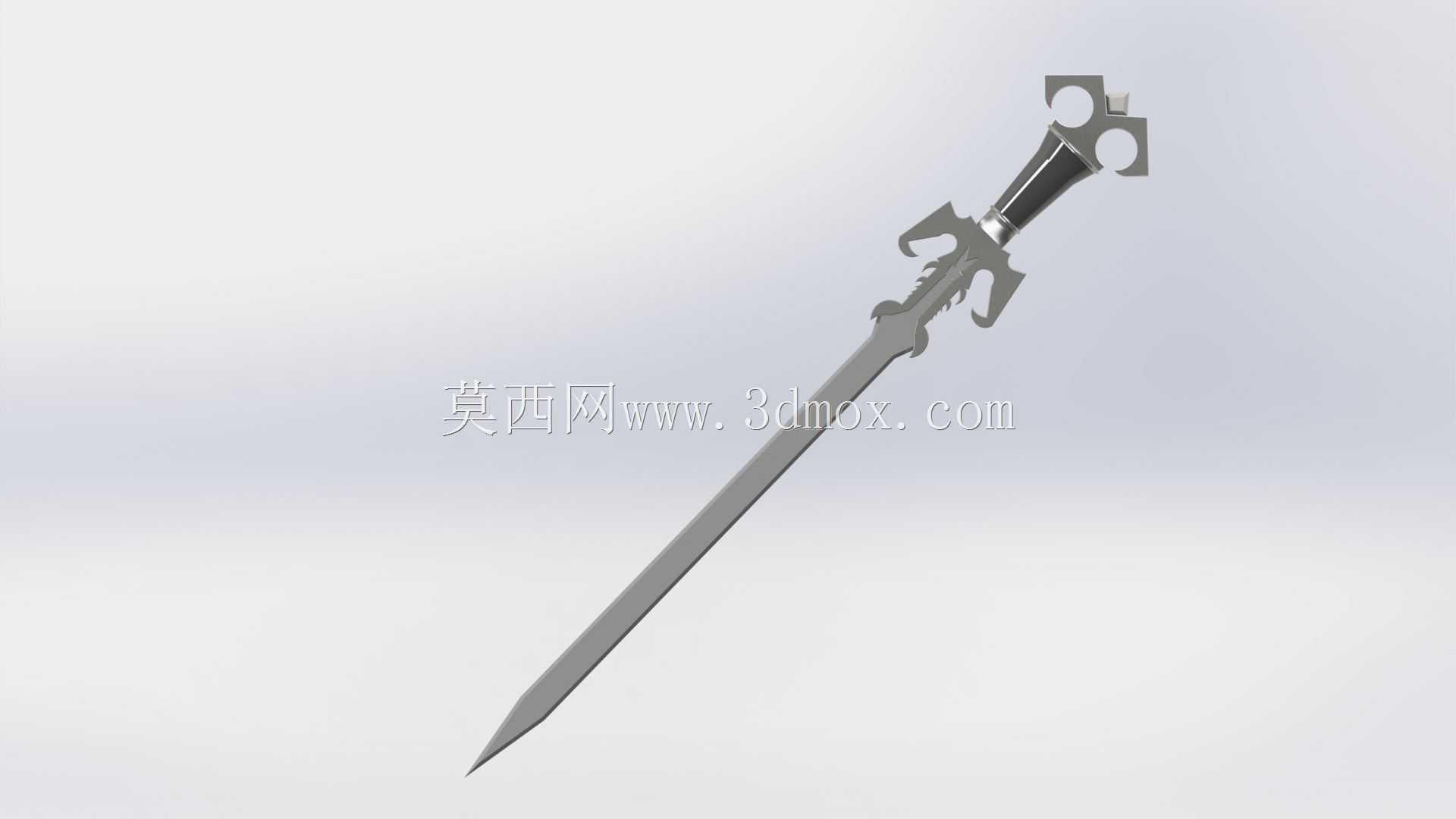

本次呈现的剑类造型结构，在实际应用场景中可覆盖文创装饰摆件、影视道具复刻、游戏周边实体化制作、工艺收藏品开发多个方向，并非面向实战功能的制式兵器设计，整体结构围绕视觉表现力与装配合理性做平衡。从功能特性来看，该造型拆分后可分为剑身、护手、握柄配重三个核心模块，剑身采用菱形截面收窄设计，从靠近护手位置向剑尖方向做等比例厚度递减，棱边做0.2mm的圆角过渡处理，既保留冷兵器的锐利视觉感，也能避免实体加工后棱边过于锋利带来的安全隐患，剑身根部与护手连接位置设计有方形定位凸台，凸台尺寸与护手中心的安装方槽做H7/m6的过渡配合，装配后无需额外粘接即可保证同轴度，不会出现剑身偏转的问题。护手部分采用对称式异形翼状结构，四个延伸支脚做等厚切削处理，每个支脚末端开有弧形减重槽，在不破坏整体造型完整性的前提下降低整体重量，同时支脚的外轮廓做连续曲面过渡，没有尖锐的直角结构，适配3D打印、失蜡铸造、数控铣削多种加工工艺，不会出现加工死角。握柄部分采用圆柱基体加环形防滑纹理的设计，纹理深度控制在0.3mm，握持时能提供足够的摩擦力，末端的圆形配重盘直径大于握柄直径，既可以平衡剑身重量让整体重心落在护手前15mm位置，握持时不会出现头重脚轻的问题，也能作为造型的视觉收尾，让整体结构的视觉重量感前后均衡。设计过程中优先考虑了不同加工方式的安装边界，若采用树脂3D打印制作，整体壁厚控制在2mm以上，所有悬空位置的支撑角度不小于45度，打印完成后无需大量打磨即可获得光滑表面；若采用金属铸造工艺，所有转角位置的铸造圆角不小于R1，避免铸造过程中出现应力集中导致的开裂问题；若作为摆件搭配展示底座，配重盘底部预留有直径5mm的螺纹安装孔，可直接与底座的固定螺柱连接，不需要额外设计转接支架。整体外形尺寸控制在总长320mm左右，剑身最大宽度35mm，护手最大展向宽度90mm，握柄直径22mm，配重盘直径45mm，这个尺寸区间既可以作为桌面摆件放置，也可以适配常规的道具展示架安装尺寸，不需要额外调整展示空间。结构设计上没有多余的活动部件，所有连接位置均为刚性固定，长期摆放不会出现结构松动的问题，表面处理可根据应用场景选择喷涂做旧、金属电镀、原色抛光多种方式，适配不同的风格需求。
