红线N7HPA发动机M4规格喷嘴结构

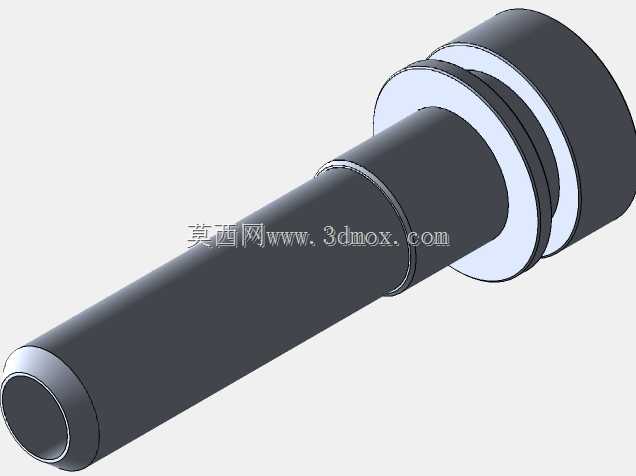

在动力改装与小型内燃机调校场景中，喷嘴作为燃油供给系统的终端执行部件，直接决定了燃油雾化效果、混合气均匀度，最终影响发动机的动力输出平顺性与燃烧效率。这款适配红线N7系列HPA发动机的M4规格喷嘴，采用1:1等比例还原设计，完全匹配原厂安装位的尺寸边界，无需额外修改进气歧管或燃油轨的安装结构即可完成替换适配。从结构设计来看，主体采用长直圆管型流道设计，内壁做等径光滑处理，尽可能降低燃油流经时的沿程阻力，避免流道内出现紊流导致的喷射压力波动；端部设置多层环形凸缘结构，最外侧凸缘用于和燃油轨安装座贴合密封，中间的环槽用于嵌入密封胶圈，防止高压燃油出现渗漏，内侧的限位凸台则用于控制喷嘴插入安装孔的深度，保证喷油嘴的喷射端与进气道的相对位置符合原厂设计要求，避免燃油喷射角度偏移导致的湿壁问题。在实际使用场景中，这类喷嘴主要应用于小排量高转速内燃机的燃油供给系统，适配M4规格的安装螺纹，可承受常规电喷系统的工作压力，喷射端的收口设计能够让燃油以指定角度喷出，配合进气道内的气流形成均匀的可燃混合气，保证每个工作循环的喷油量一致性。建模过程中严格遵循实际零件的加工公差要求，所有配合面的尺寸精度控制在合理范围内，环形凸缘的同轴度、长管的直线度都按照实际机加工零件的形位公差要求做了约束，既保证三维模型的结构还原度，也能为后续的零件加工、装配模拟提供准确的参考依据。安装边界方面，喷嘴的总长、凸缘外径、插入段直径都严格对应原厂M4喷嘴的安装尺寸，装配时仅需将密封胶圈套入对应环槽，将插入段推入安装孔至凸缘贴合安装面即可完成定位，不需要额外设计定制转接件，能够直接适配对应型号发动机的燃油系统布局，在改装调试、维修替换、教学演示等场景中都能提供准确的结构参考。
