俄罗斯OSA-M海军近程防空导弹系统结构

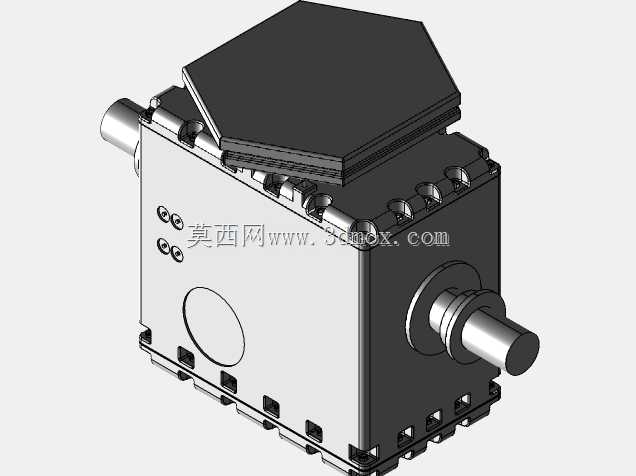

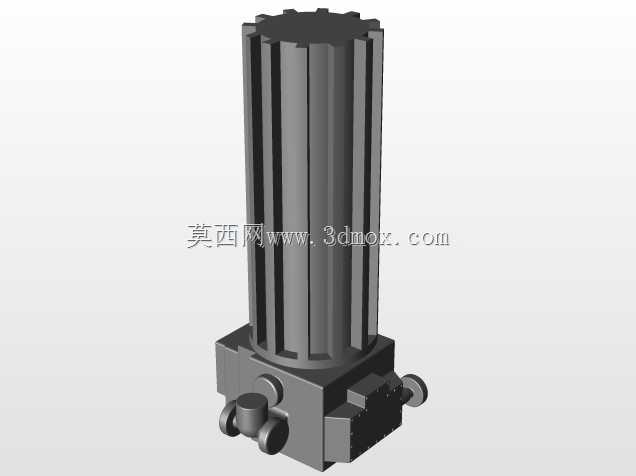

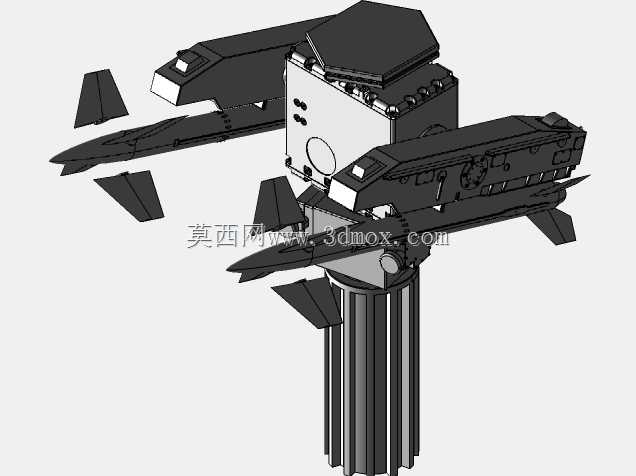

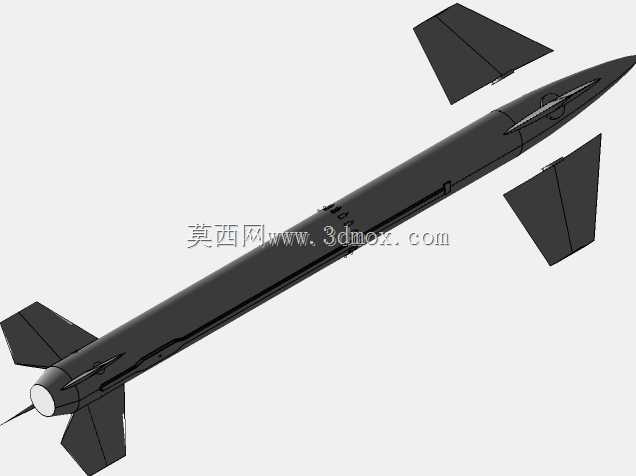

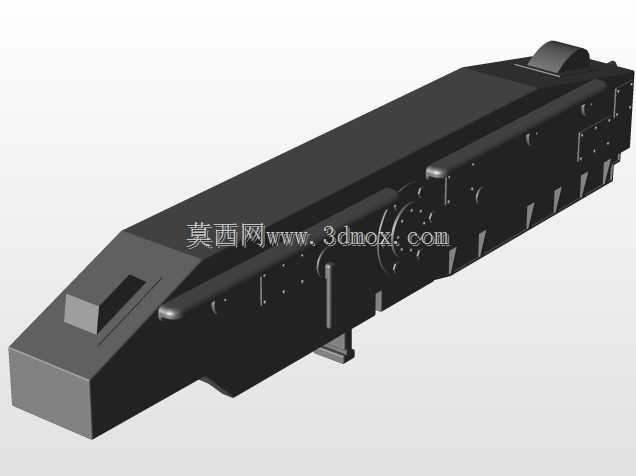

该套舰载防空装备主要适配中小型水面作战舰艇的近程对空防御场景，承担单舰及编队内层防空圈的拦截任务，可对低空突防的固定翼战机、直升机、反舰导弹及低空慢速目标实施拦截，是海军舰载防空体系中补全末端防御缺口的核心装备。整套系统采用集成化转塔设计，将搜索跟踪雷达、光电探测单元、导弹发射储运装置全部整合在同一回转基座上，无需在舰面分散布置多套独立设备，大幅降低了舰面安装的空间占用要求，适配千吨级到数千吨级各型水面舰艇的甲板安装条件。回转基座采用立柱式承力结构，可实现360度全向回转，俯仰覆盖范围满足低空到中低空目标的跟踪射界要求，整套转塔的安装边界充分考虑了舰面设备的避让要求，发射装置起竖、回转过程中不会与舰面其他舾装设备产生运动干涉。发射臂采用双联装对称布局设计，待发弹直接挂载在发射臂导向装置上，发射后可通过弹库快速完成装填，整套系统的反应速度可满足近程防空拦截的时间窗口要求，从目标捕获到导弹发射的全流程链路经过集成化设计压缩，能够应对多方向同时来袭的饱和攻击场景。结构设计过程中充分考虑了舰载环境的特殊要求，所有外露设备均做了密封防盐雾处理，回转关节处设置有防水密封结构，可适应高湿、高盐、强振动的海上服役环境，基座与舰体甲板的连接采用加强型法兰结构，可承受导弹发射时的后坐力冲击以及舰艇航行时的摇摆载荷。探测单元采用雷达与光电复合探测模式，在强电磁干扰环境下可切换至光电跟踪模式保证目标跟踪不丢失，两种探测模式的切换无需人工干预，系统可根据战场环境自动选择最优跟踪路径。导弹弹体采用鸭式气动布局，弹翼折叠后可紧凑收纳在发射储运筒内，出筒后弹翼自动展开，保证飞行过程中的机动性能，可应对高机动突防的空中目标，弹体与发射臂的对接接口采用标准化设计，可兼容不同批次的备弹装填，降低后勤维护的复杂度。整套系统的结构建模完整还原了从基座承力结构、回转驱动单元、探测雷达舱、发射装置到导弹弹体的全部细节，各运动部件的连接关系、运动行程均按照实际装备的参数还原，可用于舰载武器系统的结构教学、装备原理演示以及舰艇总体布置的适配性校验工作，建模过程中对舰面安装的干涉检查、设备维护的操作空间预留都做了对应还原，能够直观呈现整套防空系统在舰面部署的实际状态。
