摇臂转向架构架式六轮移动军用机器人

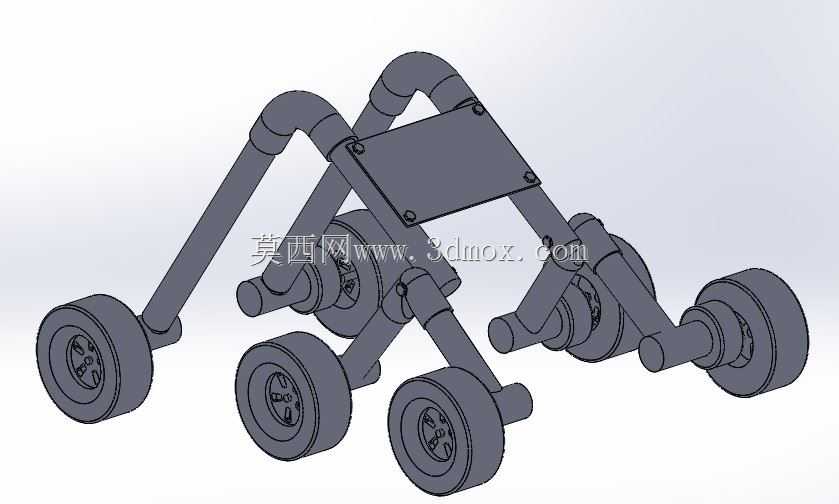

该款摇臂转向架式移动平台，主要面向非结构化地形的侦察、物资前送、高危区域探测类军用场景设计，区别于常规轮式底盘的固定桥结构，整套行走机构采用多段铰接式摇臂作为承载与传力结构，能够在碎石滩、沟壑、破损铺装路面、缓坡等复杂地形下保持轮体与地面的有效接触，避免单轮悬空带来的牵引力损失。从结构布局来看，平台采用左右对称的双组摇臂转向架构架，每侧构架集成三个行走轮，轮组之间通过铰接轴实现相对摆动，单侧摇臂的摆动角度经过限位设计，既保证足够的地形适应行程，也避免极端工况下构件干涉。中部的承载平板为设备安装基准面，预留了通用安装孔位，可根据任务需求搭载侦察模组、轻型载荷、探测传感器等不同功能组件，安装边界覆盖平板整体平面，搭载载荷的重心需控制在平板中心区域，避免越障过程中出现重心偏移侧翻。设计过程中优先考虑了行走过程的受力传递路径，摇臂构件采用圆管截面构型，在保证整体结构刚度的前提下降低自身重量，铰接位置的轴孔配合预留了标准轴承安装位，可根据负载等级选配对应规格的滚动轴承，降低行走过程中的转动阻力。转向功能集成在摇臂架构的铰接节点处，区别于传统轮式车辆的阿克曼转向结构，该构型通过摇臂的相对角度调整实现转向，缩小了整体转弯半径，适配狭窄区域的通行需求。轮体采用小直径宽幅构型，接地比压控制在较低区间，能够在松软土质路面获得足够的抓地力，轮辋预留了标准连接接口，可根据使用场景更换不同胎面的行走轮。整套机构的运动逻辑经过运动学校核，在单轮抬升越障时，其余轮组依旧能够保持稳定支撑，摇臂的摆动行程可覆盖常见的单兵掩体高度、路面坑洼深度，在坡度通行场景下，摇臂的自适应摆动能够让中部承载平台始终保持相对平稳的姿态，降低搭载设备的晃动幅度，保障精密探测类载荷的工作稳定性。结构连接位置均采用可拆卸的紧固件连接，便于野外场景下的快速维护与构件更换，所有铰接位置均设计有防尘密封结构，避免沙尘进入转动副造成磨损卡滞。
