MP5设备滚花旋塞式管盖结构设计

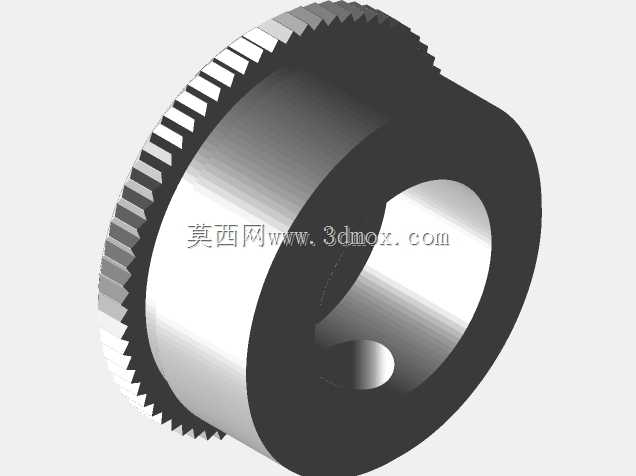

这款滚花旋塞管盖主要面向小型数码设备的管路端口封堵场景，在MP5这类便携数码产品的结构设计中，常需要对设备侧部的预留管路、接口腔体做密封封堵，避免日常使用中灰尘、水汽侵入设备内部，同时兼顾外观的整体性与操作的便捷性。从实际使用场景来看，这类管盖多应用在手持便携数码产品的外置接口防护、小型气动管路端口封堵、精密仪器的腔体闷盖位置，日常需要频繁拆装的场景下，对操作手感和防滑性能有明确要求。设计时首先考虑的是手动操作的便利性，在外圈做了全周滚花结构，滚花的齿距和齿深经过适配调整，既保证手指拧动时的摩擦力足够，不会出现打滑脱手的情况，又不会因为齿形过于尖锐硌伤手指，日常带手套操作时也能获得足够的扭转力矩。整体采用台阶式套筒结构，外侧大直径段作为操作受力面，内侧小直径段为插入配合段，配合段的外径尺寸根据常用的MP5设备预留管孔内径做适配，安装时直接插入对应管孔即可，依靠配合面的过盈量实现密封固定，不需要额外加装紧固件，拆装效率很高。结构上内侧做了中空设计，在保证结构强度的前提下尽可能降低零件重量，适配便携数码产品对轻量化的要求，同时中空结构可以容纳管孔内凸出的焊点、引脚等结构，避免安装时出现干涉。端面做了平整处理，安装后和设备外壳表面齐平，不会出现凸出刮蹭衣物或者凹陷积灰的问题，边缘做了小尺寸倒角，既方便安装时的对准导入，也能去除加工毛刺，避免划手。滚花段的长度经过优化，刚好满足成年人手指捏持的接触长度，不需要过大的操作空间，在设备表面布局紧凑的位置也能顺利操作。配合段的长度根据管孔的深度做匹配，保证插入后有足够的接触面积，不会因为轻微的外力拉扯就脱落，同时也不会因为插入过深顶到设备内部的元器件。这类零件在选材上多采用硬质耐磨的工程塑料或者轻质铝合金，兼顾耐用性和轻量化，塑料材质可以通过注塑一次成型，加工成本低，适合批量生产，铝合金材质则可以通过车削加工获得更高的尺寸精度，表面阳极氧化后能获得更好的耐磨性能和外观质感，适配不同定位的产品需求。在建模过程中，滚花特征的参数化设计可以方便后续调整齿形参数，适配不同的操作力矩需求，台阶处的圆角过渡可以减少应力集中，避免频繁拧动后出现开裂的问题，整体结构没有复杂的异形曲面，加工工艺性好，不管是注塑还是机加工都能快速实现量产。
