MG系列枪械前视观察柱塞结构

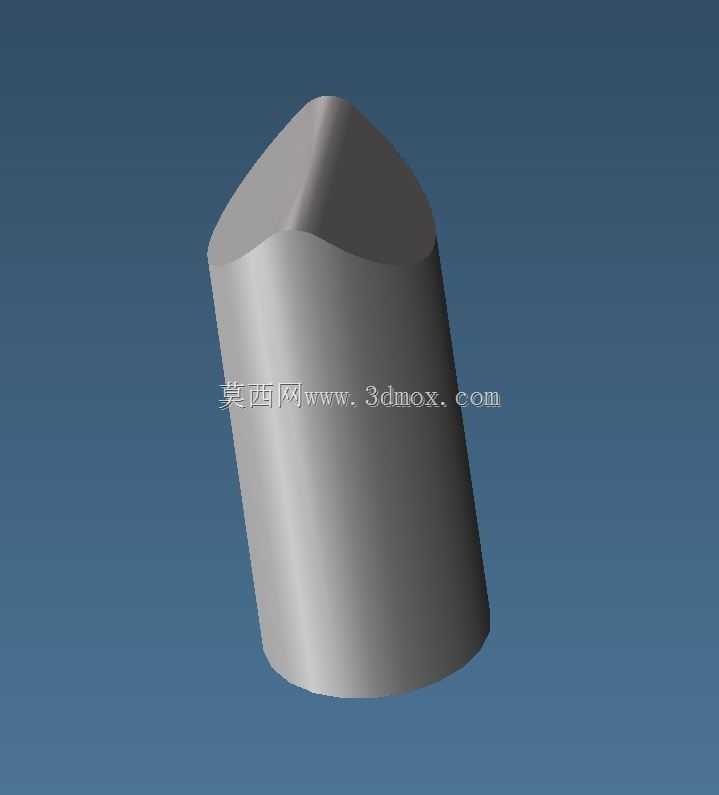

这类观察柱塞属于枪械前视镜总成的配套小尺寸结构件，在轻武器装配场景中，主要承担前视镜组件安装时的伞体导向、定位支撑作用，实际装配过程中，该零件会嵌入前视镜座的对应安装孔内，当枪械击发机构带动弹簧组件启动时，柱塞会沿孔道轴向滑动，抵消装配间隙内的空气阻力，避免前视镜因空气压差出现安装偏移、观测基准错位的问题。从结构设计逻辑来看，建模时完全参照实物测绘的尺寸边界还原，整体主体为等直径圆柱段，顶端做斜切式的锥面导向结构，没有多余的装饰性特征，圆柱段的外径公差控制在与安装孔间隙配合的范围内，既保证滑动过程无卡滞，也不会因间隙过大出现径向晃动。顶端的斜切面角度经过实际装配验证，刚好匹配前视镜伞体的导出角度，当弹簧推动柱塞顶出时，斜切面可以顺畅引导伞体沿预定方向弹出，不会出现卡滞、偏斜的情况。实际加工场景中，这类小尺寸柱塞不需要复杂的加工工序，普通台式钻床配合合适的夹具，选用圆棒料即可完成加工，先车削出等直径的圆柱主体，再通过角度工装夹持，铣削出顶端的斜切导向面，最后去除边缘毛刺即可满足使用要求，加工门槛低，适合小批量备件制作。在三维建模过程中，这类零件不需要做复杂的曲面拆分，先绘制圆柱主体的草图，拉伸得到基础实体，再通过基准面偏移创建斜切的裁剪基准，对圆柱顶端做切除处理即可完成主体结构，建模过程中需要重点关注圆柱段的长度与安装孔的深度匹配，斜切面的角度与伞体的运动轨迹对齐，避免出现装配干涉。这类零件虽然尺寸小，属于枪械观瞄组件里的易损耗备件，但实际作用不可替代，一旦柱塞出现磨损、变形，会直接导致前视镜安装定位失准，影响射击时的观测基准，因此建模时还原的尺寸精度直接决定了后续加工备件的适配性，测绘过程中需要重点核对圆柱外径、总长度、斜切面角度这几个核心尺寸，保证加工后的零件可以直接替换原有损坏件，不需要二次修配。在实际装配调试环节，柱塞装入安装孔后需要手动测试滑动顺畅度，确认无卡滞、无径向窜动后，再装入弹簧与前视镜伞体组件，测试多次弹出动作，确认伞体导出方向准确、无偏斜，才算完成该组件的装配校验。
