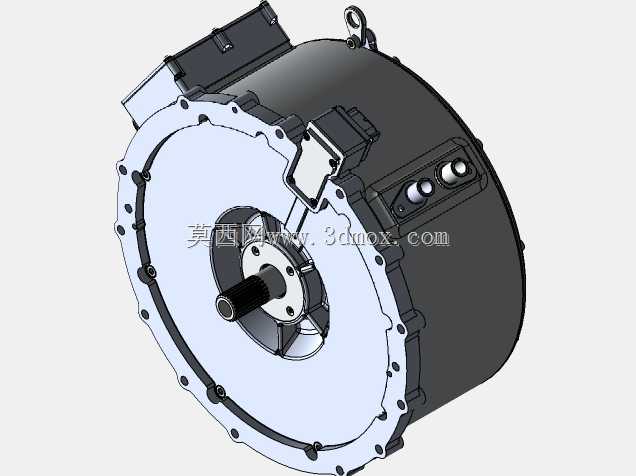

85KW客车用驱动电动机三维结构

这款85KW驱动电机主要面向纯电动客车的动力系统配套场景，作为整车核心动力输出部件，承担着将电池电能转化为旋转机械能、直接驱动车辆行驶的核心作用，适配10-12米级城市通勤客车的动力需求，可覆盖城市公交、城际短途客运等常见运营场景的动力输出要求。从结构设计来看，这款电机采用扁盘式轴向布局，整体外壳采用高强度铸铝材质一体成型，外壳表面布置有密集的轴向散热筋，既能够保证整车运行过程中的热量快速散出，也能兼顾壳体的结构强度与轻量化需求，相比传统径向布局电机，轴向尺寸更短，能够更好适配客车后驱布置的安装空间限制，给后桥、悬架等周边部件留出足够的布置余量。电机的输入端设计有标准规格的花键输出轴，可直接匹配客车常用的固定速比减速器输入接口，无需额外设计转接法兰，降低动力总成的匹配难度；前端法兰盘预留了一圈均布的安装螺栓孔，孔位尺寸与主流客车电驱动桥的安装边界完全匹配，安装时可直接通过螺栓完成与减速器壳体的刚性连接，连接面设计有密封胶槽，装配时涂覆密封胶即可达到IP67级的防护要求，避免车辆涉水、雨天行驶时水汽进入电机内部造成绝缘故障。电机壳体上部集成了高压接线盒与低压信号接口，高压接线盒内部预留了三相铜排安装位，可直接连接电机控制器的高压输出线缆，接线盒盖采用螺栓压紧密封结构，检修时无需拆解电机主体即可完成接线作业；低压信号接口集成了旋变传感器、温度传感器的接线端子，可实时将电机转子位置、绕组温度信号传输给整车控制器，实现电机输出扭矩、转速的精准调控。设计过程中充分考虑了客车运营的重载工况，电机两端采用重载型深沟球轴承搭配接触式油封，能够承受车辆颠簸过程中产生的径向与轴向冲击载荷，轴承的润滑脂采用长寿命耐高温型号，可实现全生命周期免维护，降低客车运营过程中的维保成本。电机侧部预留的吊环安装位，可在总装时通过吊具完成电机与后桥的对接装配，适配整车厂的总装工装流程；外壳上的多个凸台结构用于安装电机三相线缆的固定支架，避免车辆运行过程中线缆晃动磨损绝缘层。从安装边界来看，这款电机的最大外圆直径、轴向总长度均控制在客车后舱的预留空间范围内，安装后与周边的车架纵梁、空气悬架气囊、制动管路等部件的安全间隙满足整车设计规范，不会出现运动干涉问题，可直接适配现有多数纯电动客车的平台架构，无需对后舱结构做大幅改动即可完成搭载。
