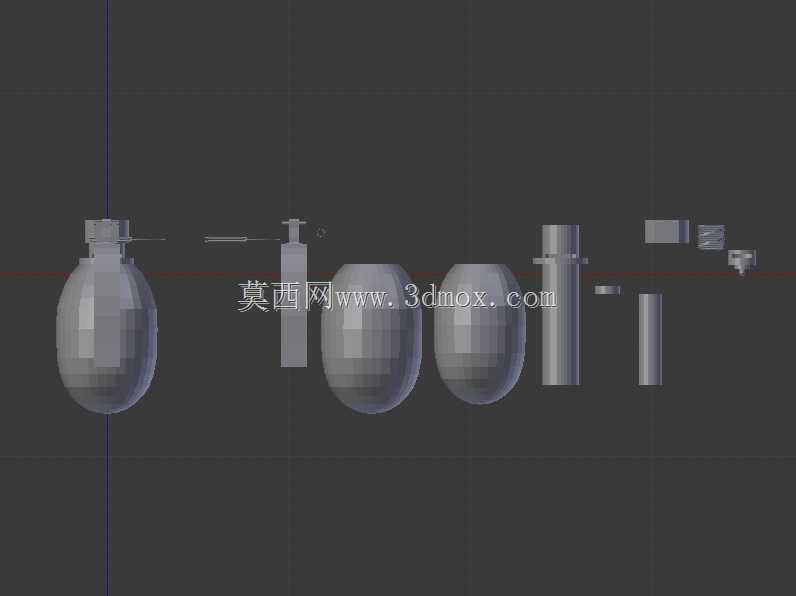

MK2手榴弹结构拆解三维数模

本次拆解建模的MK2型手榴弹，是单兵近距离作战场景下的典型面杀伤装备，主要用于阵地攻防、巷战清剿等近距离接敌场景，依靠破片扩散实现对无防护有生目标的有效杀伤，在步兵班组作战体系中承担补充火力压制、近距离歼敌的战术作用。从结构设计逻辑来看，该型手榴弹采用卵形弹体作为核心承载结构，这种外形设计一方面适配单兵手持握持的人机工程需求，握持时贴合手掌弧度，投掷过程中不易滑脱，同时卵形结构在投掷后能形成更稳定的飞行轨迹，提升落点精度；另一方面卵形弹体在爆炸时，预制破片的扩散角度更均匀，不会出现柱形弹体轴向破片密度不足的问题，能有效覆盖周向杀伤范围。建模过程中完整还原了全弹的拆分结构，从引信保险机构、发火延期组件到主装药舱、预制破片弹体，各部件的装配边界完全按照实装尺寸还原，弹体最大直径约57毫米，全弹总高度控制在115毫米以内，整体重量适配士兵单手投掷的发力习惯，不会因为过重导致投掷距离不足，也不会因为过轻影响飞行稳定性。引信部分的结构设计是该型装备的核心，保险握片、保险销、击针、延期药管、雷管的装配间隙严格控制在合理公差范围内，平时携行状态下保险销贯穿击针与弹体连接座，限制击针的击发行程，保险握片在保险销约束下贴紧弹体，即使受到日常携行的磕碰、震动也不会出现误击发的情况；拔出保险销后，保险握片在击针簧的弹力作用下向外弹开，击针失去约束后撞击火帽发火，点燃延期药管，经过固定延期时间后引爆雷管，进而引爆主装药实现爆轰。弹体部分采用铸铁材质预制刻槽，爆炸时会沿着预制刻槽碎裂成均匀的杀伤破片，有效杀伤半径控制在5-7米范围，既保证足够的杀伤覆盖范围，又避免破片飞散过远伤及友军。建模时对各部件的安装配合面做了精准还原，比如引信与弹体的螺纹连接尺寸、发火组件各零件的同轴度要求、保险机构的运动行程都做了参数化建模，既可以用于军工装备的结构教学演示，也能为单兵装备的结构优化、战术模拟训练提供精准的三维数模支撑，帮助结构设计人员直观理解传统杀伤手榴弹的结构逻辑，也能为模拟训练器材的开发提供尺寸参考。
